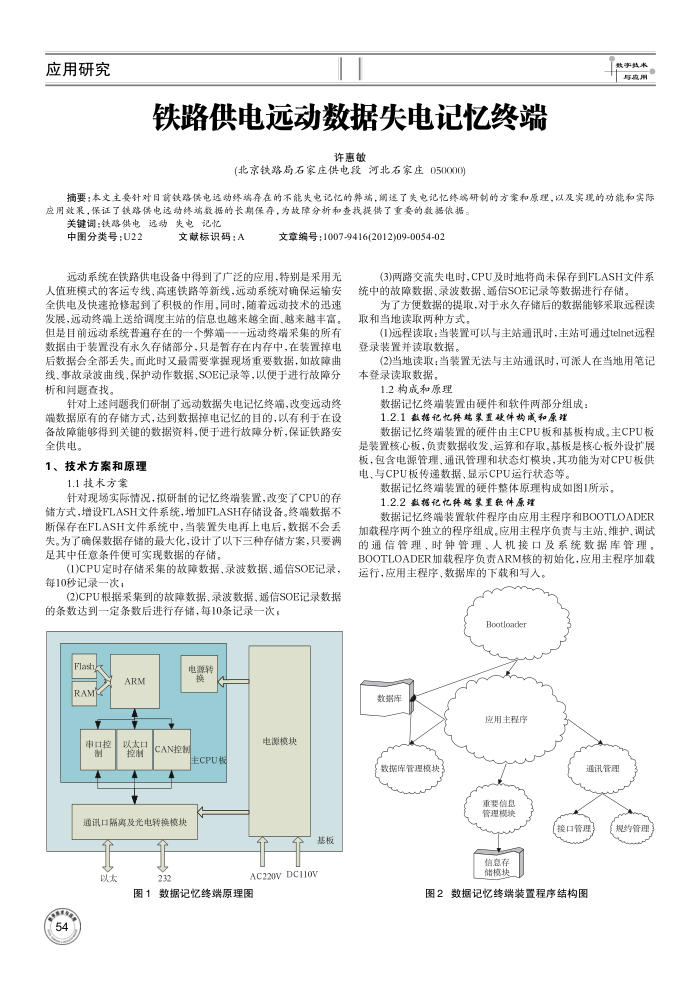

应用研究
铁路供电远动数据失电记忆终端
许惠敏
(北京铁路局石家庄供电段河北石家庄050000)
摘要：本文主要针对日前铁路供电远动终路存在的不能失电记忆的葬端，谢速了失电记忆终端研制的方案和原理，以及实现的功能和实际应用效果，保证了铁路供电远动终瑞数据的长期保存，为故障分析和查提供了重要的数据依据。
关键调：铁路供电远动失电记忆
中图分类号：U22
文献标识码：A
文章编号：1007-9416(2012)09-0054-02
远动系统在铁路供电设备中得到了广泛的应用，特别是采用无人值班模式的客运专线、高速铁路等新线，远动系统对确保运输安全供电及快速抢修起到了积极的作用。同时，随着远动技术的迅速发展，远动终端上送给调度主站的信息也越来越全面、越来越丰富。但是目前远动系统普退存在的一个筛端一一一远动终端采集的所有数据由于装置没有永久存储部分，只是暂存在内存中，在装置掉电后数据会全部丢失。面此时又最需要掌握现场重要数据，如故障曲线、事故录波曲线、保护动作数据、SOE记录等，以便于进行故障分析和间题查找
针对上述问题我们研制了远动数据失电记忆终端，改变远动终端数据原有的存储方式，达到数据掉电记忆的目的，以有利于在设备故障能够得到关键的数据资料，便于进行故障分析，保证铁路安全供电。
1、技术方案和原理
1.1技术方案
针对现场实际情况，拟研制的记忆终端装置，改变了CPU的存储方式，增设FLASH文件系统，增加FLASH存储设备。终端数据不断保存在FLASH文件系统中，当装置失电再上电后，数据不会丢失。为了确保数据存储的最大化，设计了以下三种存储方案，只要满足其中任意条件便可实现数据的存储。
(1)CPU定时存储采集的故障数据、录波数据、遇信SOE记录，每10秒记录一次；
(2)CPU根据采集到的故障数据、录波数据、遥信SOE记录数据的条数达到一定条数后进行存储，每10条记录一次；
Flad RAM 审口控
ARM 以表口控制
电源转换
CAN控制
通讯口隔高及光电转换模块
以太
232
丰CPU柜
电源模块
基板
AC220V DC110V
图1数据记忆终端原理图
(3)两路交流失电时，CPU及时地将尚未保存到FLASH文件系统中的故障数据、录波数据，遥信SOE记录等数据进行存储。
为了方便数据的提取，对于永久存储后的数据能够采取远程读取和当地读取两种方式
(1)远程读取：当装置可以与主站通讯时，主站可通过telnet远程登录装置并读取数据。
(2)当地读取：当装置无法与主站通讯时，可派人在当地用笔记本登录读取数据。
1.2构成和原理
数据记忆终端装置由硬件和软件两部分组成： 1.2.1数据记忆终露装置硬伴构成和原理
数据记忆终端装置的硬件由主CPU板和基板构成。主CPU板是装置核心板，负责数据收发，运算和存取，基板是核心板外设扩展板，包含电源管理、通讯管理和状态灯模块，其功能为对CPU板供电、与CPU板传递数据、显示CPU运行状态等，
数据记忆终端装置的硬件整体原理构成如图1所示。 1.2.2数据记忆转里软件原理
数据记忆终端装置软件程序由应用主程序和BOOTLOADER 加载程序两个独立的程序组成。应用主程序负责与主站、维护、调试的通信管理、时钟管理、人机接口及系统数据库管理 BOOTLOADER加载程序负责ARM核的初始化，应用主程序加载运行，应用主程序，数据库的下载和写入。
Bootloader
数据库
应用主程序
数据库管理模块：
重要信息管理模块
信息存储模块
通讯管理
接口管理
图2数据记忆终端装置程序结构图
规约管理
