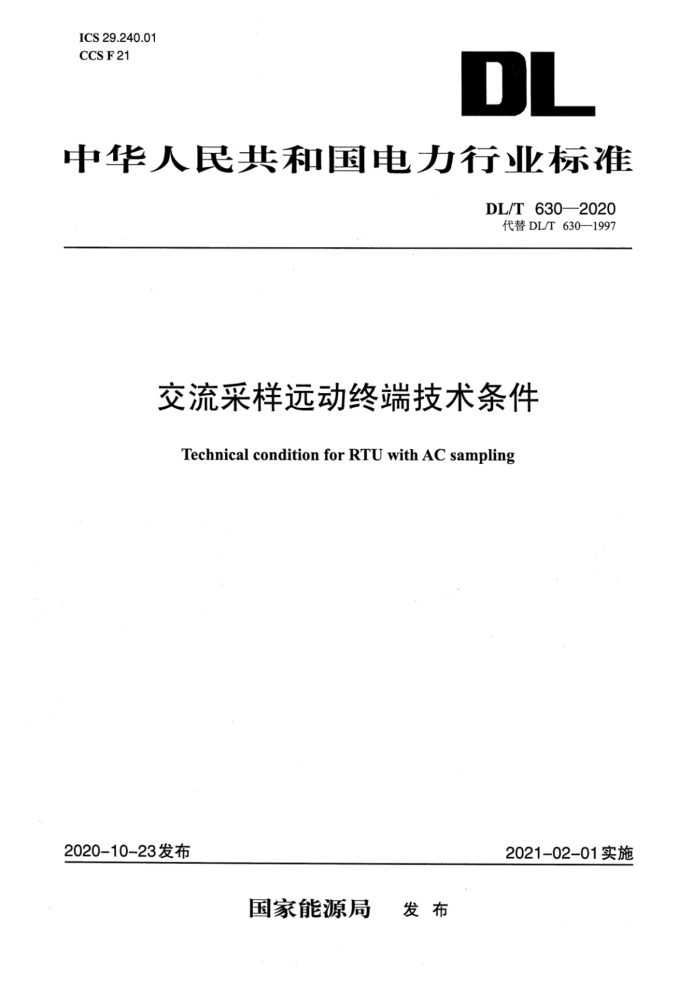

ICS 29.240.01
CCS F21
DL
中华人民共和国电力行业标准
DL/T 630—2020
代替DL/T 630—1997
交流采样远动终端技术条件
Technical condition for RTU with AC sampling
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 630—2020
交流采样远动终端技术条件
1范围
本文件规定了交流采样远动终端的技术要求、试验方法、检验规则、标志、包装、运输及贮存。本文件适用于交流采样远动终端的设计、制造和检测，其他交流采样设备可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 13729—2019远动终端设备
GB/T 13850交流电量转换为模拟量或数字信号的电测量变送器GB/Z14429运动设备及系统 第1-3部分：总则 术语GB/T 20840.9互感器 第9部分：互感器的数字接口GB/T 33602电力系统通用服务协议DL/T 476电力系统实时数据通信应用层协议
DL/T 634.5101远动设备及系统 第5-101部分：传输规约 基本远动任务配套标准
DLT 634.5104远动设备及系统 第5-104部分：传输规约 采用标准传输规约集的IEC 60870-5-101网络访问
DL/T860(所有部分)电力自动化通信网络和系统
DL/T 860.81 电力自动化通信网络和系统 第8-1部分：特定通信服务映射(SCSM)-映射到MMS(ISO 9506-1和ISO 9506-2)及ISO/IEC 8802-3
DLT 860.92电力自动化通信网络和系统 第9-2部分：特定通信服务映射(SCSM)-映射到
ISO/IEC 8802-3的采样值
IEC 60688:2012将交流电量转换成模拟信号或数字信号的电测量变送器(Electrical measuringtransducers for converting A.C.clectrical quantities to analogue or digital signal)
3术语和定义
GB/T 13850、GB/Z14429和DL/T860(所有部分)界定的以及下列术语和定义适用于本文件。
3.1
远动终端remote terminal unit; RTU
主站监控的子站，实现数据采集、处理、发送、接收以及输出、执行等功能的设备。
3.2
交流采样远动终端RTU with AC sampling
具有工频交流电量直接输入经过离散采样或接收通信输入数字量采样值，通过计算得到电压U、
电流1、有功功率P、无功功率Q、功率因数cosp等数值，并具有采集和发送状态量、事件顺序记录、电能量和控制等功能的远动终端。
