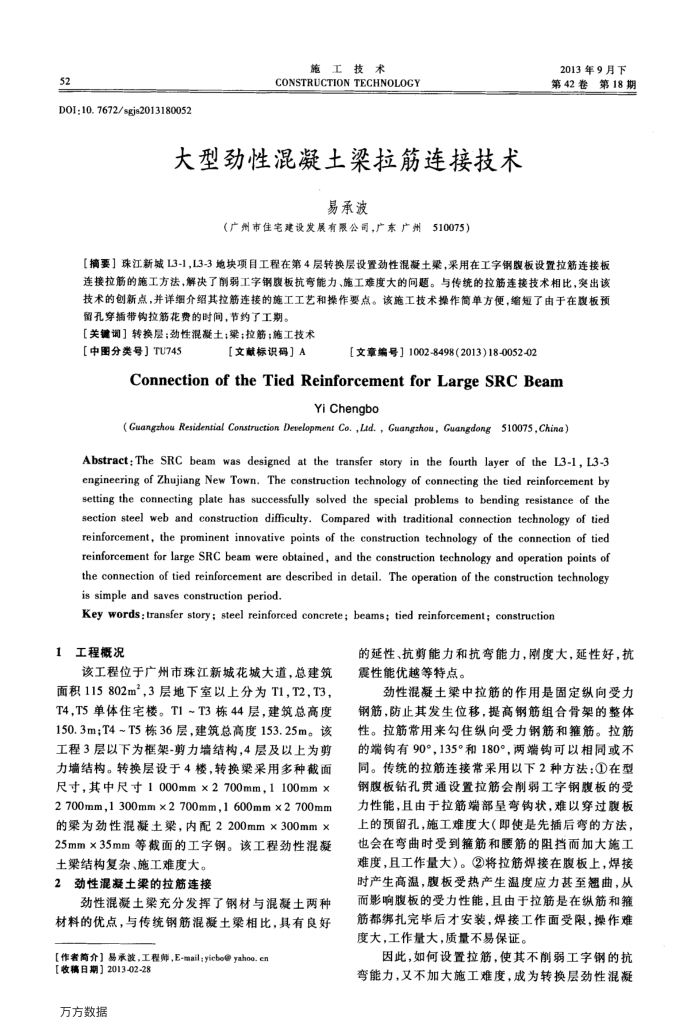

52
D0I:10. 7672/sgjs2013180052
施工技术
CONSTRUCTION TECHNOLOGY
大型劲性混凝土梁拉筋连接技术
易承波
（广州市住宅建设发展有限公司，广东广州510075）
2013年9月下第42卷第18期
【摘要】珠江新城L3-1，L3-3地块项目工程在第4层转换层设置劲性混凝土梁，采用在工字钢腹板设置拉筋连接板连接拉筋的施工方法，解决了削弱工字钢腹板抗弯能力、施工难度大的间题。与传统的拉筋连接技术相比，突出该技术的创新点，并详细介绍其拉筋连接的施工工艺和操作要点。该施工技术操作简单方便，缩短了由于在放板预留孔穿插带钩拉筋花费的时间，节约了工期。
【关键调】转换层；劲性混凝土；梁；拉筋；施工技术
【中图分类号】TU745
［文献标识码】A
【文章编号】1002-8498（2013)18-0052-02
ConnectionoftheTiedReinforcementforLargeSRCBeam
YiChengbo
(Guangzhou Residential Construction Derelopment Co.,Lid., Guangzhou, Guangdong510075,Chine）
Abstract: The SRC beam was designed at the transfer story in the fourth layer of the L3-1, L3-3 engineering of Zhujiang New Town. The construction technology of connecting the tied reinforcement by setting the connecting plate has successfully solved the special problems to bending resistance of the section steel web and construction difficulty. Compared with traditional connection technology of tied reinforcement, the prominent innovative points of the construction technology of the connection of tied reinforcement for large SRC beam were obtained, and the construction technology and operation points of the connection of tied reinforcement are described in detail. The operation of the construction technology is simple and saves construction period.
Key words:transfer story; steel reinforced concrete; beams; tied reinforcement; construction
工程概况
该工程位于广州市珠江新城花城大道，总建筑面积115802m，3层地下室以上分为T1，T2，T3， T4,T5单体住宅楼。T1~T3栋44层，建筑总高度 150.3m；T4~T5栋36层，建筑总高度153.25m。该工程3层以下为框架-剪力墙结构，4层及以上为剪力墙结构。转换层设于4楼，转换梁采用多种截面尺寸，其中尺寸1000mm×2700mm，1100mm× 2700mm，1300mm×2700mm，1600mm×2700mm 的梁为劲性混凝土梁，内配2200mm×300mm× 25mm×35mm等截面的工字钢。该工程劲性混凝
土梁结构复杂、施工难度大。劲性混凝土渠的拉筋连接 2
劲性混凝土梁充分发挥了钢材与混凝土两种材料的优点，与传统钢筋混凝土梁相比，具有良好[作奢商介】易承波，工程师，E-mail：yicboyahoo.en
【收情日期】2013-02-28 万方数据
的延性、抗剪能力和抗弯能力，刷度大，延性好，抗震性能优越等特点。
劲性混凝土梁中拉筋的作用是固定纵向受力钢筋，防止其发生位移，提高钢筋组合骨架的整体性。拉筋常用来勾住纵向受力钢筋和箍筋。拉筋的端钩有90°，135°和180°，两端钩可以相同或不同。传统的拉筋连接常采用以下2种方法：①在型钢腹板钻孔贯通设置拉筋会削弱工字钢腹板的受力性能，且由于拉筋端部呈弯钩状，难以穿过腹板上的预留孔，施工难度大（即使是先插后弯的方法，也会在弯曲时受到箍筋和腰筋的阻挡而加大施工难度，且工作量大）。②将拉筋焊接在腹板上，焊接时产生高温，腹板受热产生温度应力甚至翘曲，从而影响腹板的受力性能，且由于拉筋是在纵筋和筋都绑扎完毕后才安装，焊接工作面受限，操作难度大，工作量大，质量不易保证。
因此，如何设置拉筋，使其不削弱工字钢的抗弯能力，又不加大施工难度，成为转换层劲性混凝
