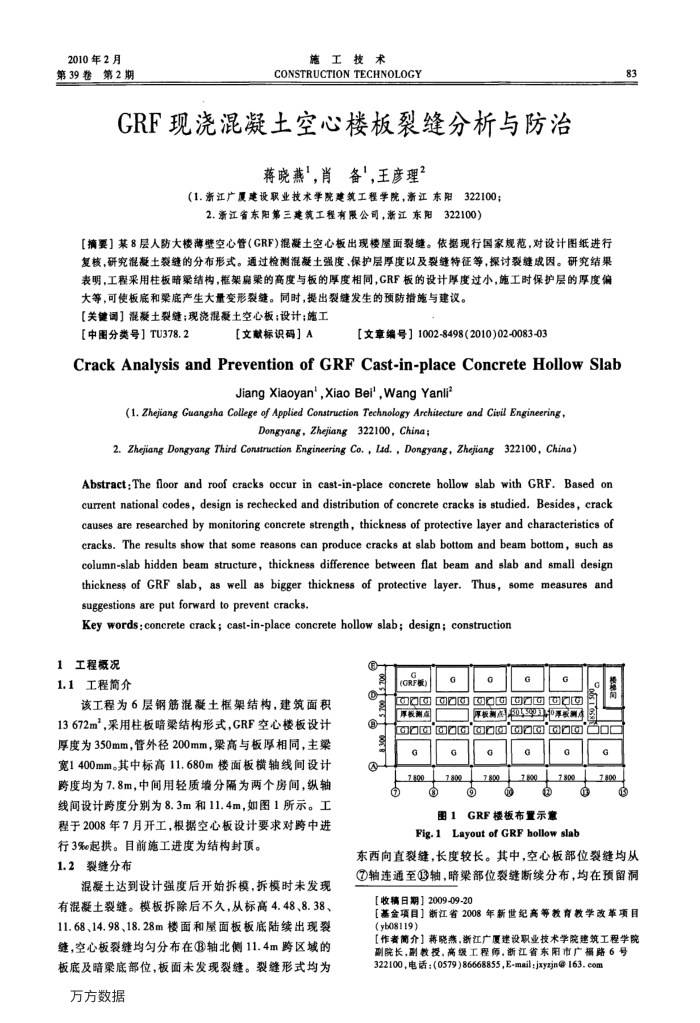

2010年2月第39卷第2期
施工技术
CONSTRUCTION TECHNOLOGY
GRF现浇混凝土空心楼板裂缝分析与防治
蒋晓燕"，肖备"，王彦理？
（1.浙江广厦建设职业技术学院建筑工程学院，浙江东阳
322100；
2.浙江省东阳第三建筑工程有限公司，浙江东阳
322100）
【摘要】某8层人防大楼薄壁空心管（CRF）混凝土空心板出现楼屋面裂缝。依据现行国家规范，对设计图纸进行复核，研究混凝土装缝的分布形式。通过检测混凝土强度、保护层厚度以及裂缝待征等，探讨裂缝成因。研究结果表明，工程采用柱板暗梁结构，框架扇渠的高度与板的厚度相同，GRF板的设计厚度过小，施工时保护层的厚度偏
大等，可使板底和梁底产生大量变形裂缝。同时，提出裂缝发生的预防措施与建议。【关键调】混凝土裂缝；现浇混凝土空心板；设计；施工
【中图分类号】TU378.2
【文献标识码】A
[文章编号】1002-8498（2010)02-0083-03
CrackAnalysisandPreventionofGRFCast-in-placeConcreteHollowSlab
Jiang Xiaoyan',Xiao Bei',Wang Yanli?
(1. Zhejiang Guangsha College of Applied Construction Technology Architecture and Civil Engineering,
Dongyang,Zhejiang 322100,China;
2. Zhejiang Dongyang Third Construction Engineering Co., Lad.,Dongyang, Zhejiang 322100, China)
Abstract:The floor and roof cracks occur in cast-in-place concrete hollow slab with GRF. Based on current national codes, design is rechecked and distribution of concrete cracks is studied. Besides, crack causes are researched by monitoring concrete strength, thickness of protective layer and characteristics of cracks. The results show that some reasons can produce cracks at slab bottom and beam bottom, such as column-slab hidden beam structure, thickness difference between flat beam and slab and small design thickness of GRF slab, as well as bigger thickness of protective layer. Thus, some measures and suggestions are put forward to prevent cracks.
Key words:concrete crack; cast-in-place concrete hollow slab; design; construction 1工程概况
1.1工程简介
该工程为6层钢筋混凝土框架结构，建筑面积 13672m，采用柱板暗梁结构形式，GRF空心楼板设计厚度为350mm，管外径200mm，梁高与板厚相同，主梁宽1400mm。其中标高11.680m楼面板横轴线间设计跨度均为7.8m，中间用轻质墙分隔为两个房间，纵轴线间设计跨度分别为8.3m和11.4m，如图1所示。工程于2008年7月开工，根据空心板设计要求对跨中进
行3%起拱。目前施工进度为结构封项。 1.2裂缝分布
混凝土达到设计强度后开始拆模，拆模时未发现有混凝土裂缝。模板拆除后不久，从标高4.48、8.38、 11.68、14.98、18.28m楼面和屋面板板底陆续出现裂继缝，空心板裂缝均匀分布在?轴北侧11.4m跨区域的板底及暗梁底部位，板面未发现裂缝。裂缝形式均为
万方数据
0L S R8?
(GRF板) 团国厚板测点
G
?
1.880
?
G G
o 回国
回包
G
厚板测点
板测4
图 o
7.802
?
图1
7.800
G
图
o
.1.80
?
7.800
GRF楼板布置示意
Fig.1 Layout of GRF hollow slab
G
83
1.800?
东西向直裂缝，长度较长。其中，空心板部位裂缝均从 ①轴连通至轴，暗梁部位裂缝断续分布，均在预留洞
【收稿日期】2009-09-20
【基金项目】浙江省2008年新世纪高等教育教学改革项目(yb08119)
【作者简介】幕晓燕，浙江广厦建设职业技术学院建筑工程学院副院长，副教授，高级工程师，断江省东阳市广福路6号 322100,电话:(0579)86668855,E-mail:jxyzjn@163. com
