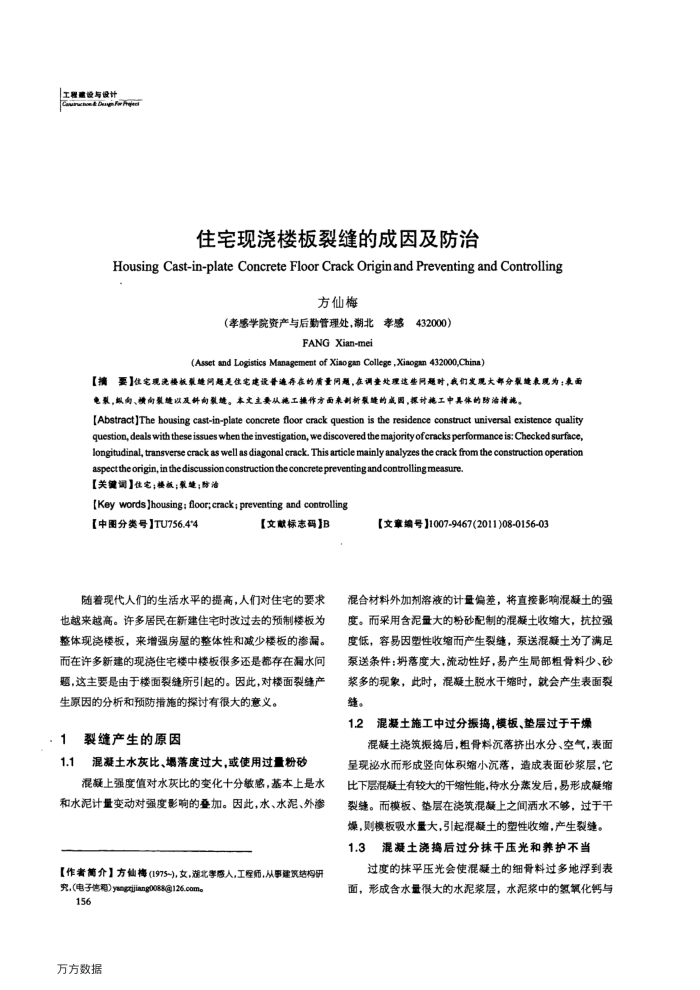

工程建设与设计
h&hg
Cat
住宅现浇楼板裂缝的成因及防治
HousingCast-in-plateConcreteFloorCrackOriginandPreventingandControlling
方仙梅
（孝感学院资产与后勤管理处，湖北孝感432000）
FANG Xian-mei
(Asset and Logistics Management of Xiaogan College,Xiaogan 432000,China)
【摘要】住宅现流楼板致造间题是住宅建设普速存在的质量问题，在调查处理这些间题时，我们发观大部分象缝表观为：表面电泵，报向、损向致缝以及针向致继。本文主要从施工摄作方面来制新象缝的成因，探计施工中具的防治指施。
[Abstract]The housing cast-in-plate concrete floor crack question is the residence construct universal existence quality question, deals with these issues when the investigation, we discovered the majority ofcracks perfomance is: Checked surface, longitudinal, transverse crack as wellas diagonal crack., This article mainly analyzes the crack from the construction operation
aspectthe origin,in the discussion construction the concrete preventing andcontrollingmeasure.【关键调】住宅；慢板；聚建；防治
[Key words Jhousing; floor; crack; preventing and controlling
【中图分类号】TU756.4'4
【文献标志码】B
随着现代人们的生活水平的提高，人们对住宅的要求地越来越高。许多居民在新建佳宇时改过去的预制楼板关整体现瓷楼板，来增强房屋的整体性和减少楼板的渗漏，而在许多新建的现浇佳宅楼中楼板很多还是都存在漏水问题，这主要是由于楼面裂缝所引起的。因此，对楼面裂缝产生原因的分析和预防措施的探讨有很大的意义。
裂缝产生的原因
.1
混凝土水灰比、竭落度过大，或使用过量粉砂
1.1
混疑上强度值对水灰比的变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。因此，水、水泥、外渗【作者简介】方仙梅(1975~)，女，湖北季感人，工程师，从事建筑结柯研究，（电子售）yngxjiang0088@126.come
156 万方数据
【文章编号】1007-9467(2011)08-0156-03
混合材料外加剂溶液的计量偏差，将直接影响混凝土的强度。而采用含泥量大的粉砂配制的混凝收缩大，抗拉强度低，容易因塑性收缩而产生裂续，泵送混凝土为了满足泵送条件：落度大，流动性好，易产生局部粗骨料少、砂浆多的现象，此时，混凝土脱水干缩时，就会产生表面裂缝。
1.2混凝土施工中过分振捣，模板、垫层过于干燥
混凝土瓷筑振擦后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层准凝士有较大的于缩性能，待水分蒸发后，易形成凝缩裂缝。而模板、举层在瓷筑混凝上之闻洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。
3混凝土浇捣后过分抹干压光和养护不当 1.3
过度的抹平压光会使混凝土的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与
