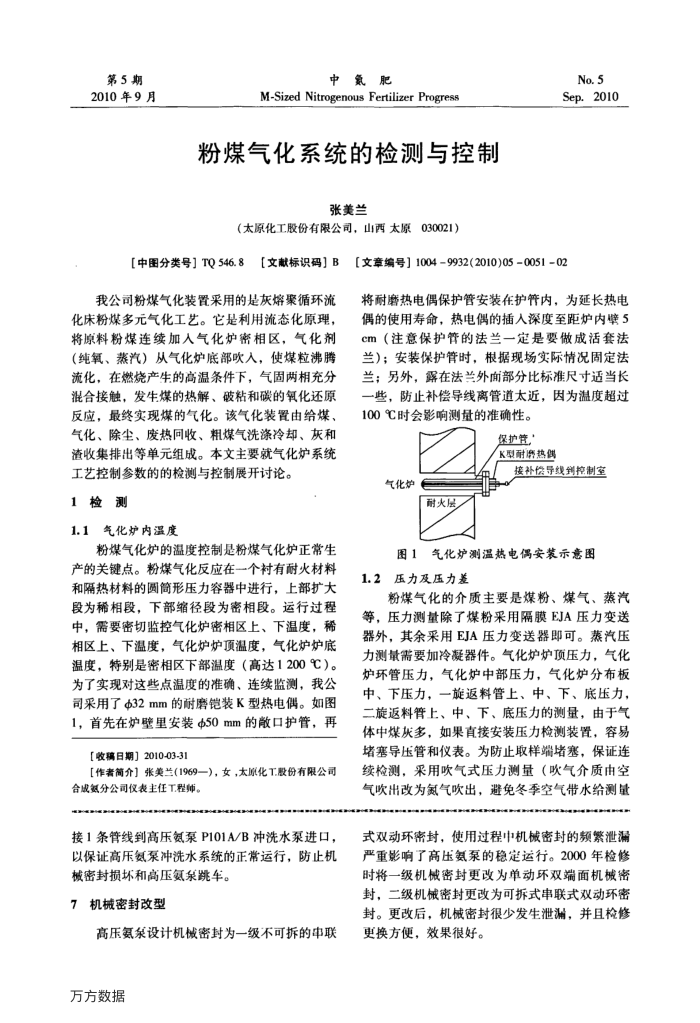

粉煤气化系统的检测与控制
张美兰
（太原化工股份有限公司，山西太原030021）
[中图分类号］TQ546.8
【文献标识码】B
我公司粉煤气化装置采用的是灰熔聚循环流化床粉煤多元气化工艺。它是利用流态化原理，将原料粉煤连续加入气化炉密相区，气化剂（纯氧、蒸汽）从气化炉底部吹人，使煤粒沸腾流化，在燃烧产生的高温条件下，气固两相充分混合接触，发牛煤的热解、破粘和碳的氧化还原反应，最终实现煤的气化。该气化装置由给煤、气化、除尘、废热回收、粗煤气洗涤冷却、灰和渣收集排出等单元组成。本文主要就气化炉系统
工艺控制参数的的检测与控制展开讨论。 1检测
1.1气化炉内温度
粉煤气化炉的温度控制是粉煤气化炉正常生产的关键点。粉煤气化反应在一个衬有耐火材料和隔热材料的圆筒形压力容器中进行，上部扩大段为稀相段，下部缩径段为索相段。运行过程中，需要密切监控气化炉密相区上、下温度，稀相区上、下温度，气化炉炉顶温度，气化炉炉底温度，特别是密相区下部温度（高达1200℃）。为了实现对这些点温度的准确、连续监测，我公司采用了±32mm的耐磨铠装K型热电偶。如图 1，首先在炉壁里安装d50mm的散口护管，再
【收稿日期】2010-03-31
【作者简介】张美兰(1969一），女，太原化T股份有限公司合成氮分公司仅表主任T程师。
接1条管线到高压氨泵P101A/B冲洗水泵进口，以保证高压氨泵冲洗水系统的正常运行，防止机
械密封损坏和高压氨泵跳车。 7机械密封改型
高压氨象设计机械密封为一级不可拆的中联万方数据
No.5 Sep.2010
【文章编号】10049932(2010)05005102
将耐磨热电偶保护管安装在护管内，为延长热电偶的使用寿命，热电偶的插人深度至距炉内壁5 cm（注意保护管的法兰一定是要做成活套法兰）：安装保护管时，根据现场实际情况固定法兰；另外，露在法兰外前部分比标准尺寸适当长一些，防止补偿导线离管道太近，因为温度超过 100℃时会影响测量的准确性。
堡护管
K型耐磨热例
气化炉
耐大属
接补偿导线判控制室
图1气化炉测温热电偶安装示意图
1.2压力及压力差
粉煤气化的介质主要是煤粉、煤气、蒸汽等，压力测量除了煤粉采用隔膜EJA压力变送器外，其余采用EJA压力变送器即可。蒸汽压力测量需要加冷凝器件。气化炉炉顶压力，气化炉环管压力，气化炉中部压力，气化炉分布板中、下压力，一旋返料管上、中、下、底压力，二旋返料管上、中、下、底压力的测量，由于气体中煤灰多，如果直接安装压力检测装置，容易堵塞导压管和仪表。为防止取样端堵塞，保证连续检测，采用吹气式压力测量（吹气介质由空气吹出改为氟气吹出，避免冬季空气带水给测量
