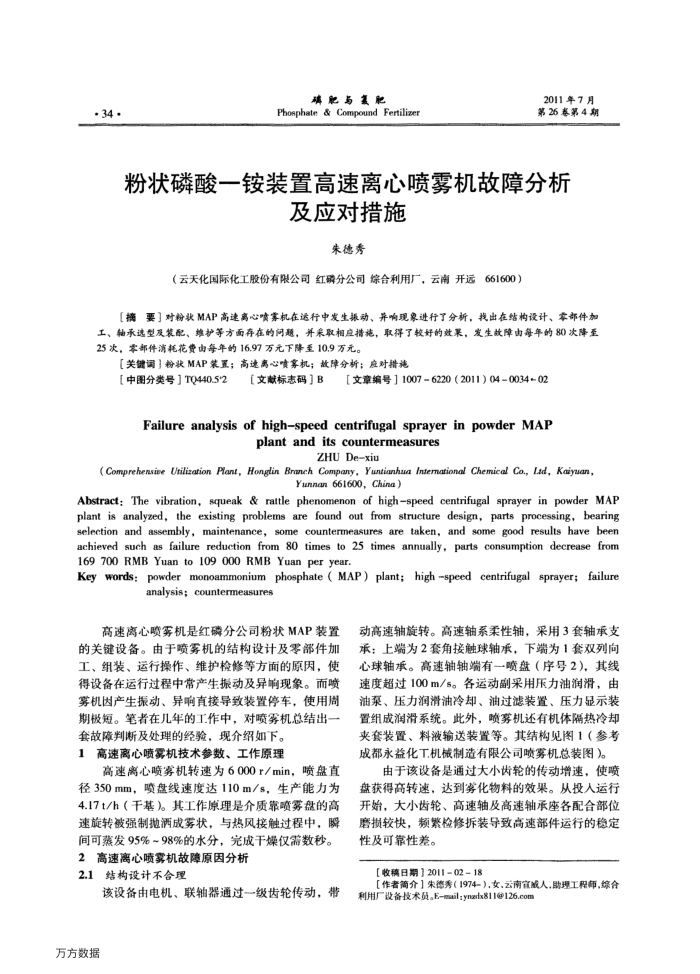

·34·
磷靶与氢肥
Phosphate & Compound Fertilizer
2011年7月第26枣第4期
粉状磷酸一铵装置高速离心喷雾机故障分析
及应对措施
朱德秀
（云天化国际化工股份有限公司红磷分公司综合利用厂，云南开远661600）
【摘要】对粉状MAP高速离心喷案机在运行中发生振动、异响现象进行了分新，我出在结构设计、零部件加工、轴承选型及装配、维护等方面存在的问题，并采取相应措施，取得了较好的效采，发生故障由每年的80次降至 25次，零部件消耗花费由每年的16.97万元下降至10.9万元。
【关键调】粉状MAP装置；高速离心喷雾机；故障分析；应对措施
[中图分类号］TQ440.5′2
【文献标志码］B
[文章编号】1007=6220（201104=003402
Failure analysis of high-speed centrifugal sprayer in powder MAP
plantanditscountermeasures
ZHU De-xiu
(Comprehensine Urilization Plant, Honglin Branch Company, Yuntianhua Intemarional Chemical Co., Lad, Kaiyuan,
Yunnan 661600, China)
Abstract: The vibration, squeak & rattle phenomenon of highspeed centrifugal sprayer in powder MAP plant is analyzed, the existing problems are found out from structure design, parts processing, bearing selection and assembly, maintenance, some countermeasures are taken, and some good results have been achieved such as failure reduction from 80 times to 25 times annually, parts consumption decrease from 169 700 RMB Yuan to 109 000 RMB Yuan per year.
Keywords：powder monoammoniumphosphate（MAP）plant
centrifugal sprayer;
high -speed
failure
analysis; countermeasures
高速离心喷雾机是红磷分公司粉状MAP装置
的关键设备。由于喷雾机的结构设计及零部件加工、组装、运行操作、维护检修等方面的原因，使得设备在运行过程中常产生振动及异第现象。而喷雾机因产生振动、异响直接导致装置停车，使用周期极短。笔者在儿年的工作中，对喷雾机总结出一套故障判断及处理的经验，现介绍如下。
1
高速离心喷雾机技术参数、工作原理
高速离心喷雾机转速为6000r/min，
喷盘直
径350mm，喷盘线速度达110m/s，生产能力为 4.17t/h（干基）。其工作原理是介质靠喷雾盘的高速旋转被强制抛洒成雾状，与热风接触过程中，瞬间可蒸发95%~98%的水分，完成干燥仅需数秒。 2
高速离心喷雾机故障原因分析 2.1结构设计不合理
该设备由电机、联轴器通过一级齿轮传动，带
万方数据
动高速轴旋转。高速轴系柔性轴，采用3套轴承支承：上端为2套角接触球轴承，下端为1套双列向心球轴承。高速轴轴端有一喷盘（序号2），其线速度超过100m/s。各运动副采用压力油润滑，由油泵、压力润滑油冷却、油过滤装置、压力显示装置组成润滑系统。此外，喷雾机还有机体隔热冷却夹套装置、料液输送装置等。其结构见图1（参考成都永益化工机械制造有限公司喷雾机总装图)。
由于该设备是通过大小齿轮的传动增速，使喷盘获得高转速，达到雾化物料的效果。从投人运行开始，大小齿轮、高速轴及高速轴承座各配合部位磨损较快，频繁检修拆装导致高速部件运行的稳定性及可靠性差。
【收稿日期】2011-0218
【作者简介】朱德秀（1974-），女，宏南宜成人.助理工程师，综合利用厂设备技术员。Eail:ynzrlx811@126.com
