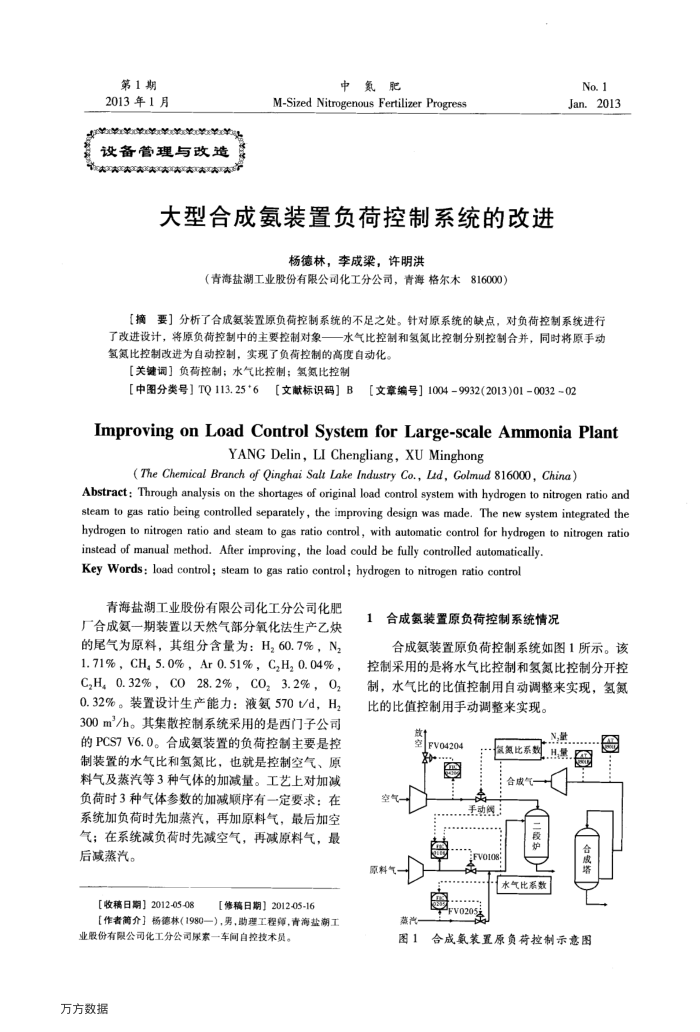

第1期 2013年1月
天
设备管理与改造
中氮
肥
M-Sized Nitrogenous Fertilizer Progress
大型合成氨装置负荷控制系统的改进
杨德林，李成梁，许明洪
（青海盐湖工业股份有限公司化工分公司，青海格尔木816000）
No.1 Jan.2013
【摘要】分析了合成氨装置原负荷控制系统的不足之处。针对原系统的缺点，对负荷控制系统进行了改进设计，将原负荷控制中的主要控制对象一
一水气比控制和氢氮比控制分别控制合并，同时将原手动
氢氮比控制改进为自动控制，实现了负荷控制的高度自动化。
【关键词】负荷控制；水气比控制；氢氮比控制
【中图分类号】TQ113.25*6
【文献标识码】B【文章编号】10049932(2013)01-003202
ImprovingonLoadControlSystemforLarge-scaleAmmoniaPlant
YANG Delin, LI Chengliang, XU Minghong
(The Chemical Branch of Qinghai Salt Lake Industry Co., Lid, Golmud 816000, China)
Abstract: Through analysis on the shortages of original load control system with hydrogen to nitrogen ratio and steam to gas ratio being controlled separately, the improving design was made. The new system integrated the hydrogen to nitrogen ratio and steam to gas ratio control, with automatic control for hydrogen to nitrogen ratio
instead of manual method. After improving, the load could be fully controlled automatically, Key Words: load control; steam to gas ratio control; hydrogen to nitrogen ratio control
青海盐湖工业股份有限公司化工分公司化肥厂合成氨一期装置以天然气部分氧化法生产乙炔的尾气为原料，其组分含量为：H，60.7%，N， 1.71%, CH, 5.0%, Ar 0.51%, C,H, 0.04%, C,H,0.32%，CO28.2%,CO,3.2%,0, 0.32%。装置设计生产能力：液氨570d，H， 300m"/h。其集散控制系统采用的是西门子公司的PCS7V6.0。合成氨装置的负荷控制主要是控制装置的水气比和氢氮比，也就是控制空气、原料气及蒸汽等3种气体的加减量。工艺上对加减负荷时3种气体参数的加减顺序有一定要求：在系统加负荷时先加蒸汽，再加原料气，最后加空气；在系统减负荷时先减空气，再减原料气，最后减蒸汽。
【收稿日期】2012-05-08
【修稿日期】2012-05-16
【作者简介】杨德林（1980—），男，助理工程师，青海盐潮工
业股份有限公司化工分公司尿索一车间自控技术员。万方数据
1合成氨装置原负荷控制系统情况
合成氨装置原负荷控制系统如图1所示。该控制采用的是将水气比控制和氢氮比控制分开控制，水气比的比值控制用自动调整来实现，氢氮比的比值控制用手动调整来实现。
放t
空FV04204 蒸汽
N,量
级氮比系H量合皮
手动
水气比系数
合成氢装置原负荷控制示意图
图1
