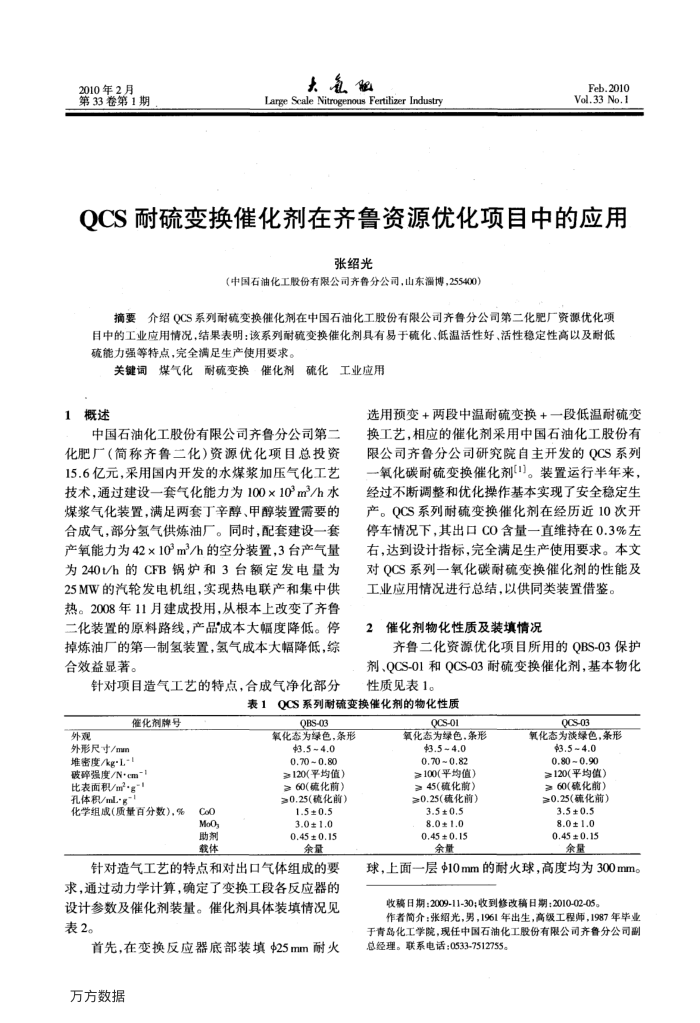

2010年2月第33卷第1期
大氧饭
Lange Scale Nitrogenous Fertilizer Industry
Feb.2010 Vol.33 No.1
QCS耐硫变换催化剂在齐鲁资源优化项目中的应用
张绍光
(中国石油化工股份有限公司齐鲁分公司，山东淄博，255400）
摘要介绍OCS系列耐硫变换催化剂在中国石油化工股份有限公司齐鲁分公司第二化肥厂广资源优化项目中的工业应用情况，结果表明：该系列耐硫变换催化剂具有易于硫化、低温活性好、活性稳定性高以及耐低硫能力强等特点，完全满足生产使用要求。
关键词煤气化耐硫变换
硫化工业应用
·催化剂
概述
中国石油化工股份有限公司齐鲁分公司第二化肥厂（简称齐鲁二化)资源优化项目总投资 15.6亿元，采用国内开发的水煤浆加压气化工艺技术，通过建设一套气化能力为100×10°m/h水煤浆气化装置，满足两套丁辛醇、甲醇装置需要的合成气，部分氢气供炼油厂。同时，配套建设一套产氧能力为42×10m/h的空分装置，3台产气量为240t/h的CFB锅炉和3台额定发电量为 25MW的汽轮发电机组，实现热电联产和集中供热。2008年11月建成投用，从根本上改变了齐二化装置的原料路线，产品成本大幅度降低。停掉炼油厂的第一制氢装置，氢气成本大幅降低，综合效益显著。
针对项目造气工艺的特点，合成气净化部分
选用预变+两段中温耐硫变换+一段低温耐硫变换工艺，相应的催化剂采用中国石油化工股份有限公司齐鲁分公司研究院自主开发的QCS系列一氧化碳耐硫变换催化剂1]。装置运行半年来，经过不断调整和优化操作基本实现了安全稳定生产。OCS系列耐硫变换催化剂在经历近10次开停车情况下，其出口CO含量一直维持在0.3%左右，达到设计指标，完全满足生产使用要求。本文对QCS系列一氧化碳耐硫变换催化剂的性能及工业应用情况进行总结，以供同类装置借鉴。
催化剂物化性质及装填情况
齐鲁二化资源优化项目所用的QBS-03保护剂、QCS-01和QCS-03耐硫变换催化剂，基本物化性质见表1。
表1QCS系列耐硫变换催化剂的物化性质
外观
外形尺寸/mm
催化剂牌号
堆密度/kg-L-1 破碎强度/N+cm-！比表面积/m2·g！孔体积/mL·g
化学组成(质量百分数)，%
Coo MoO, 助剂载体
QBS-03
氧化态为绿色，条形
93.5~4.0 0.70~0.80 ≥120(平均值) ≥60(硫化前） ≥0.25(硫化前） 1.5±0.5 3.0±1.0 0.45 ± 0.15
余量
针对造气工艺的特点和对出口气体组成的要
求，通过动力学计算，确定了变换工段各反应器的设计参数及催化剂装量。催化剂具体装填情况见表2。
首先，在变换反应器底部装填25mm耐火万方数据
QCS-01
氧化态为绿色，条形
93.5~4.0 0.70 ~0.82 ≥100(平均值) ≥45（殖化前） ≥0.25(硫化前) 3.5 ±0.5 8.0 ±1.0 0.45 ± 0.15 余量
QCS-08
氧化态为淡绿色，条形
$3.5~4.0 0.80~0.90 ≥120(平均值) ≥60(硫化前) ≥0.25(硫化前） 3.5 ±0.5 8.0 ±1.0 0.45 ± 0.15 余量
球，上面一层10mm的耐火球，高度均为300mm。
收稿日期：2009-11-30；收到修改稿日期：2010-02-05。
作者简介：张绍光，男，1961年出生，高级工程师，1987年毕业于青岛化工学院，现任中国石油化工股份有限公司齐鲁分公司副总经理。联系电话：0533-7512755。
