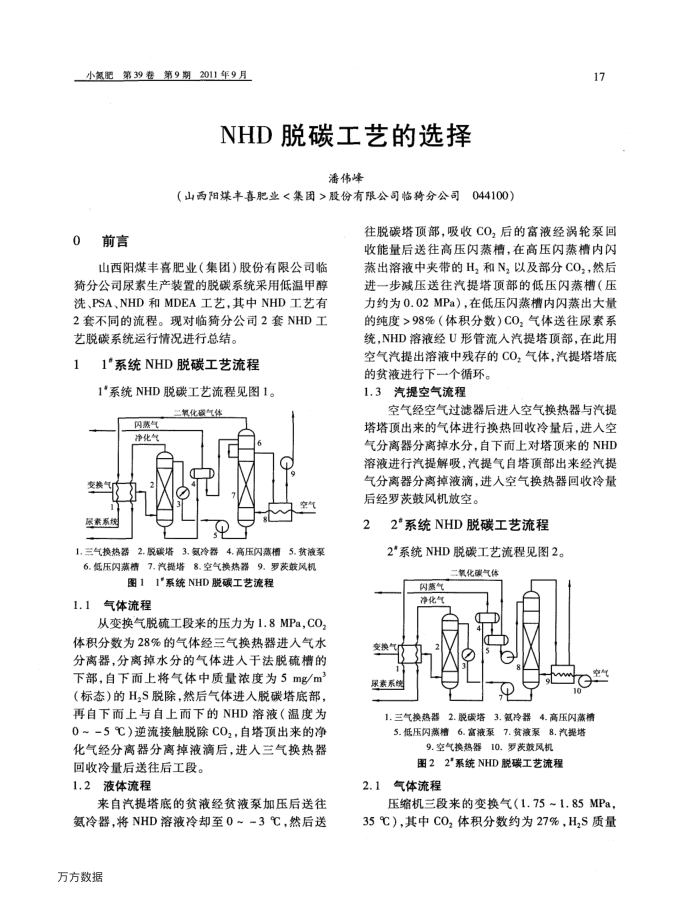

小氢肥第39卷第9期2011年9月
NHD脱碳工艺的选择
潘伟峰
（山西阳煤丰喜肥业<集团>股份有限公司临骑分公司
044100）
0
前言
山西阳煤丰喜肥业（集团)股份有限公司临
骑分公司尿素生产装置的脱碳系统采用低温甲醇洗、PSA、NHD和MDEA工艺，其中NHD工艺有 2套不同的流程。现对临骑分公司2套NHD工艺脱碳系统运行情况进行总结。
1
1"系统NHD脱碳工艺流程 1"系统NHD脱碳工艺流程见图1。
望化碳气体
闪蒸气净化气
专换气
工空
尿素系线
1.三气换热器2.脱碳塔3.氨冷器4.高压闪蒸槽5.费液泵 6.低压闪薰精7.汽提塔8.空气换热器9.罗茨敏风机
图11系统NHD脱碳工艺流程
1.1
气体流程
从变换气脱硫工段来的压力为1.8MPa，CO，体积分数为28%的气体经三气换热器进入气水分离器，分离掉水分的气体进人干法脱硫槽的下部，自下而上将气体中质量浓度为5mg/m（标态）的H,S脱除，然后气体进人脱碳塔底部，再自下而上与自上而下的NHD溶液（温度为 0~-5℃）逆流接触脱除CO3.自塔顶出来的净化气经分离器分离掉液滴后，进人三气换热器
回收冷量后送往后工段。 1.2液体流程
来自汽提塔底的贫液经贫液泵加压后送往氨冷器，将NHD溶液冷却至0~3℃，然后送万方数据
17
往脱碳塔顶部，吸收CO，后的富液经涡轮泵回收能量后送往高压闪蒸槽，在高压闪蒸槽内闪蒸出溶液中来带的H，和N，以及部分CO.，然后进一步减压送往汽提塔顶部的低压闪蒸槽（压力约为0.02MPa），在低压闪蒸槽内闪蒸出大量的纯度>98%（体积分数）CO、气体送往尿素系统，NHD溶液经U形管流入汽提塔顶部，在此用空气汽提出溶液中残存的CO，气体，汽提塔塔底
的贫液进行下一个循环。 1.3汽提空气流程
空气经空气过滤器后进人空气换热器与汽提
塔塔顶出来的气体进行换热回收冷量后，进人空气分离器分离掉水分，自下而上对塔顶来的NHD 溶液进行汽提解吸，汽提气自塔顶部出来经汽提气分离器分离掉液滴，进人空气换热器回收冷量后经罗茨皱风机放空。
2
2"系统NHD脱碳工艺流程 2"系统NHD脱碳工艺流程见图2。
二氧化碳气体
闪蒸气净化气
变换气尿素系统
1.三气换热器2.脱碳塔3.氨冷器4.高压内蒸精 5.低压闪蒸槽6.富液泵7.贫液系8.汽提塔
9.空气换热器10.罗茨效风机图22"系统NHD脱碳工艺流程
2.1气体流程
压缩机三段来的变换气（1.75~1.85MPa 35℃）.其中CO，体积分数约为27%，H,S质量
