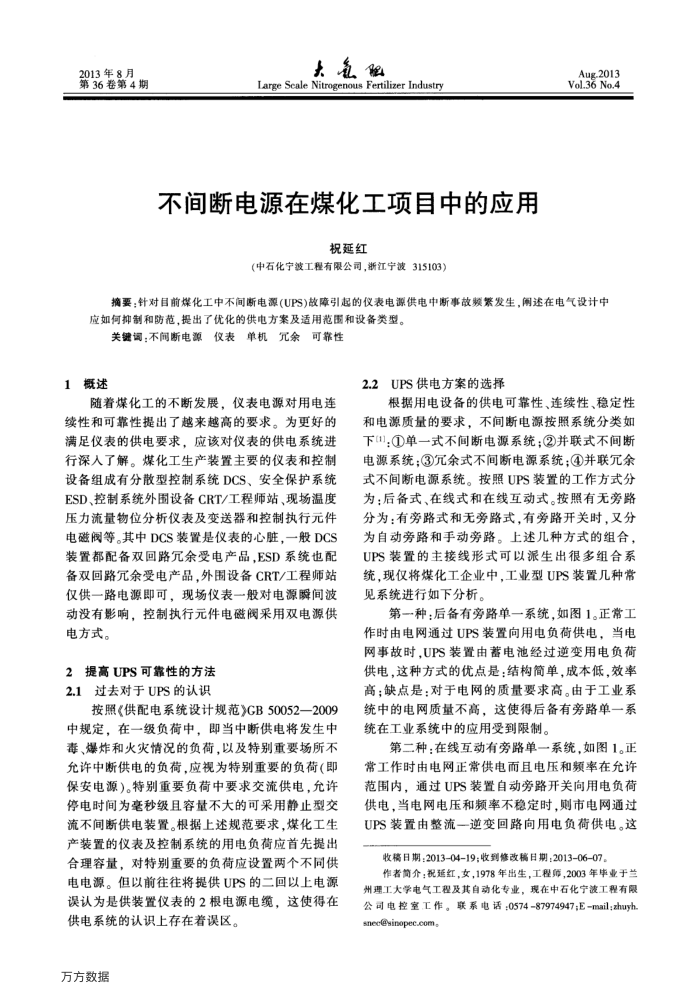

不间断电源在煤化工项目中的应用
祝延红
(中石化宁波工程有限公司，浙江宁波315103）
Aug.2013 Vol.36No.4
摘要：针对目前煤化工中不间断电源(UPS)故障引起的仪表电源供电中断事故频繁发生，述在电气设计中应如何抑制和防范，提出了优化的供电方案及适用范围和设备类型。
关键调：不闻断电源仪表单机元余可靠性
1概述
随着煤化工的不断发展，仪表电源对用电连续性和可靠性提出了越来越高的要求。为更好的满足仪表的供电要求，应该对仪表的供电系统进行深人了解。煤化工生产装置主要的仪表和控制设备组成有分散型控制系统DCS、安全保护系统 ESD、控制系统外围设备CRT/工程师站、现场温度压力流量物位分析仪表及变送器和控制执行元件电磁阀等。其中DCS装置是仪表的心脏，一般DCS 装置都配备双回路元余受电产品，ESD系统也配备双回路允余受电产品，外围设备CRT/工程师站仅供一路电源即可，现场仪表一般对电源瞬间波动没有影响，控制执行元件电磁阀采用双电源供电方式。
2提高UPS可靠性的方法 2.1过去对于UPS的认识
按照《供配电系统设计规范》GB50052一2009 中规定，在一级负荷中，即当中断供电将发生中毒、爆炸和火灾情况的负荷，以及特别重要场所不允许中断供电的负荷，应视为特别重要的负荷（即保安电源）。特别重要负荷中要求交流供电，允许停电时间为毫秒级且容量不大的可采用静止型交流不间断供电装置。根据上述规范要求，煤化工生产装置的仪表及控制系统的用电负荷应首先提出合理容量，对特别重要的负荷应设置两个不同供电电源。但以前往往将提供UPS的二回以上电源误认为是供装置仪表的2根电源电缆，这使得在
供电系统的认识上存在着误区。万方数据
2.2UPS供电方案的选择
根据用电设备的供电可靠性、连续性、稳定性和电源质量的要求，不间断电源按照系统分类如下(1].①单一式不间断电源系统：②并联式不间断电源系统：③元余式不间断电源系统；④并联完余式不间断电源系统。按照UPS装置的工作方式分为：后备式、在线式和在线互动式。按照有无旁路分为：有旁路式和无旁路式，有旁路开关时，又分为自动旁路和手动旁路。上述几种方式的组合， UPS装置的主接线形式可以派生出很多组合系统，现仅将煤化工企业中，工业型UPS装置几种常见系统进行如下分析。
第一种：后备有旁路单一系统，如图1。正常工
作时由电网通过UPS装置向用电负荷供电，当电网事故时，UPS装置由蓄电池经过逆变用电负荷供电，这种方式的优点是：结构简单，成本低，效率高；缺点是：对于电网的质量要求高。由于工业系统中的电网质量不高，这使得后备有旁路单一系统在工业系统中的应用受到限制。
第二种：在线互动有旁路单一系统，如图1。正常工作时由电网正常供电而且电压和频率在允许范围内，通过UPS装置自动旁路开关向用电负荷供电，当电网电压和频率不稳定时，则市电网通过 UPS装置由整流一逆变回路向用电负荷供电。这
