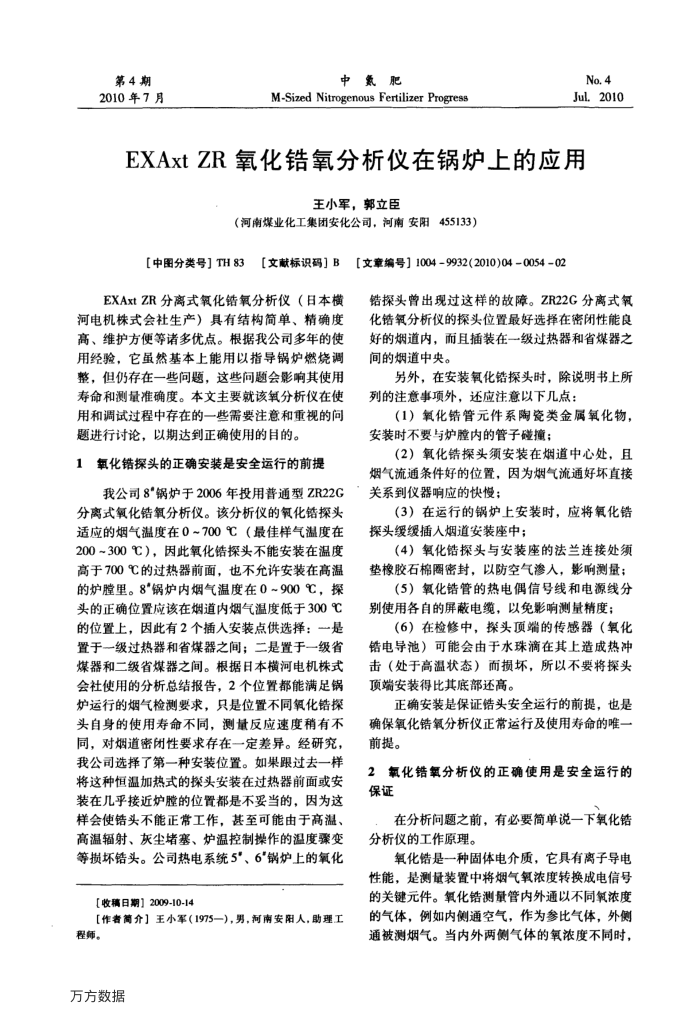

EXAxtZR氧化锆氧分析仪在锅炉上的应用
王小军，郭立臣
（河南煤业化工集团安化公司，河南安阳455133）
【中图分类号】TH83
【文献标识码］B
EXAxtZR分离式氧化错氧分析仪（日本横河电机株式会社生产）具有结构简单、精确度高、维护方便等诸多优点。根据我公司多年的使用经验，它虽然基本上能用以指导锅炉燃烧调整，但仍存在一些问题，这些问题会影响其使用寿命和测量准确度。本文主要就该氧分析仪在使用和调试过程中存在的一些需要注意和重视的问题进行讨论，以期达到正确使用的目的。
1氧化错探头的正确安装是安全运行的前提
我公司8"锅炉于2006年投用普通型ZR22G 分离式氧化错氧分析仪。该分析仪的氧化错探头适应的烟气温度在0~700℃（最佳样气温度在 200~300℃），因此氧化锆探头不能安装在温度高于700℃的过热器前面，也不允许安装在高温的炉膛里。8*锅炉内烟气温度在0~900℃，探头的正确位置应该在烟道内烟气温度低于300℃ 的位置上，因此有2个插人安装点供选择：一是置于一级过热器和省煤器之间；二是置于一级省煤器和二级省煤器之间。根据日本横河电机株式会社使用的分析总结报告，2个位置都能满足锅炉运行的烟气检测要求，只是位置不同氧化错探头自身的使用寿命不同，测量反应速度稍有不同，对烟道密闭性要求存在一定差异。经研究，我公司选择了第一种安装位置。如果跟过去一样将这种恒温加热式的探头安装在过热器前面或安装在几乎接近炉膛的位置都是不要当的，因为这样会使锆头不能正常工作，基至可能由于高温，高温辐射、灰尘堵塞、炉温控制操作的温度骤变等损坏锆头。公司热电系统5"、6"锅炉上的氧化
【收稿日期】2009-10-14
[作者简介】王小军（1975一)，男，河南安阳人，助理工程师。
万方数据
【文章编号】10049932(2010)04005402
锆探头曾出现过这样的故障。ZR22G分离式氧化错氧分析仪的探头位置最好选择在密闭性能良好的烟道内，而且插装在一级过热器和省煤器之间的烟道中央。
另外，在安装氧化错探头时，除说明书上所列的注意事项外，还应注意以下几点：
（1）氧化锆管元件系陶瓷类金属氧化物，安装时不要与炉膛内的管子硅撞；
（2）氧化错探头须安装在烟道中心处，且烟气流通条件好的位置，因为烟气流通好坏直接关系到仪器响应的快慢；
（3）在运行的锅炉上安装时，应将氧化锆探头缓缓插人烟道安装座中；
（4）氧化锆探头与安装座的法兰连接处须垫橡胶石棉圈密封，以防空气渗入，影响测量；
（5）氧化锆管的热电偶信号线和电源线分
别使用各自的屏蔽电缴，以免影响测量精度：
（6）在检修中，探头顶端的传感器（氧化错电导池）可能会由于水珠滴在其上造成热冲击（处于高温状态）而损坏，所以不要将探头顶端安装得比其底部还高。
正确安装是保证锆头安全运行的前提，也是确保氧化错氧分析仪正常运行及使用寿命的唯一前提。
2氧化锆氧分析仪的正确使用是安全运行的保证
在分析问题之前，有必要简单说一下氧化错分析仪的工作原理。
氧化锆是一种固体电介质，它具有离子导电性能，是测量装置中将烟气氧浓度转换成电信号的关键元件。氧化锆测量管内外通以不同氧浓度的气体，例如内侧通空气，作为参比气体，外侧通被测烟气。当内外两侧气体的氧浓度不同时，
