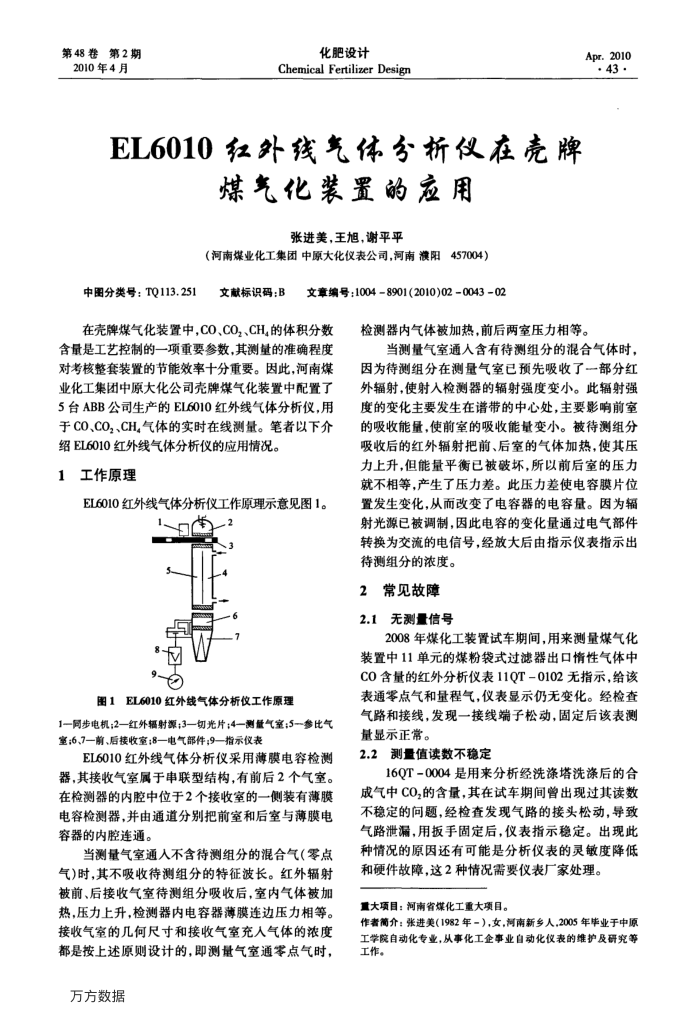

EL6010 红外线气体分析仪在壳牌
煤气化装置的应用
张进美，王旭，谢平平
（河南煤业化工集团中原大化仪表公司，河南濮阳457004）
中图分类号：TQ113.251
文献标识码：B
文章编号：10048901(2010)02004302
在壳牌煤气化装置中，CO、CO,、CH的体积分数含量是工艺控制的一项重要参数，其测量的准确程度对考核整套装置的节能效率十分重要。因此，河南煤业化工集团中原大化公司壳牌煤气化装置中配置了 5台ABB公司生产的EL6010红外线气体分析仪，用于CO、CO,、CH,气体的实时在线测量。笔者以下介
绍EL6010红外线气体分析仪的应用情况。 1工作原理
EL6010红外线气体分析仪工作原理示意见图1。
2
V 9.
图1EL6010红外线气体分析仪工作原理
1一同步电机：2—红外射源：3切光片：4一测量气室：5-参比气室;6、7一前、后接收室；8—电气部件;9—指示仪表
EL6010红外线气体分析仪采用薄膜电容检测器，其接收气室属于串联型结构，有前后2个气室。在检测器的内腔中位于2个接收室的一侧装有薄膜电容检测器，并由通道分别把前室和后室与薄膜电容器的内腔连通。
当测量气室通人不含待测组分的混合气（零点气)时，其不吸收待测组分的特征波长。红外辐射被前、后接收气室待测组分吸收后，室内气体被加热，压力上升，检测器内电容器薄膜连边压力相等。接收气室的儿何尺寸和接收气室充人气体的浓度都是按上述原则设计的，即测量气室通零点气时，
万方数据
Apr.2010· 43·
检测器内气体被加热，前后两室压力相等。
当测量气室通人含有待测组分的混合气体时，因为待测组分在测量气室已预先吸收了一部分红外辐射，使射入检测器的辐射强度变小。此辐射强度的变化主要发生在谱带的中心处，主要影响前室的吸收能量，使前室的吸收能量变小。被待测组分吸收后的红外辐射把前、后室的气体加热，使便其压力上升，但能量平衡已被破坏，所以前后室的压力就不相等，产生了压力差。此压力差使电容膜片位置发生变化从而改变了电容器的电容量。因为辐射光源已被调制，因此电容的变化量通过电气部件转换为交流的电信号，经放大后由指示仪表指示出待测组分的浓度。
2常见故障 2.1无测量信号
2008年煤化工装置试车期间，用来测量煤气化装置中11单元的煤粉袋式过滤器出口情性气体中 CO含量的红外分析仪表11QT-0102无指示，给该表通零点气和量程气，仪表显示仍无变化。经检查气路和接线，发现一接线端子松动，固定后该表测量显示正常。
2.2测量值读数不稳定
16QT-0004是用来分析经洗涤塔洗涤后的合成气中CO，的含量.其在试车期间曾出现过其读数不稳定的间题，经检查发现气路的接头松动，导致气路泄漏，用扳手固定后，仪表指示稳定。出现此种情况的原因还有可能是分析仪表的灵敏度降低
和硬件故障，这2种情况需要仪表厂家处理。重大项目：河南省煤化工重大项目。
作者简介：张进美（1982年-），女，河南新乡人，2005年毕业于中原工学院自动化专业，从事化工企事业自动化仪表的维护及研究等工作。
