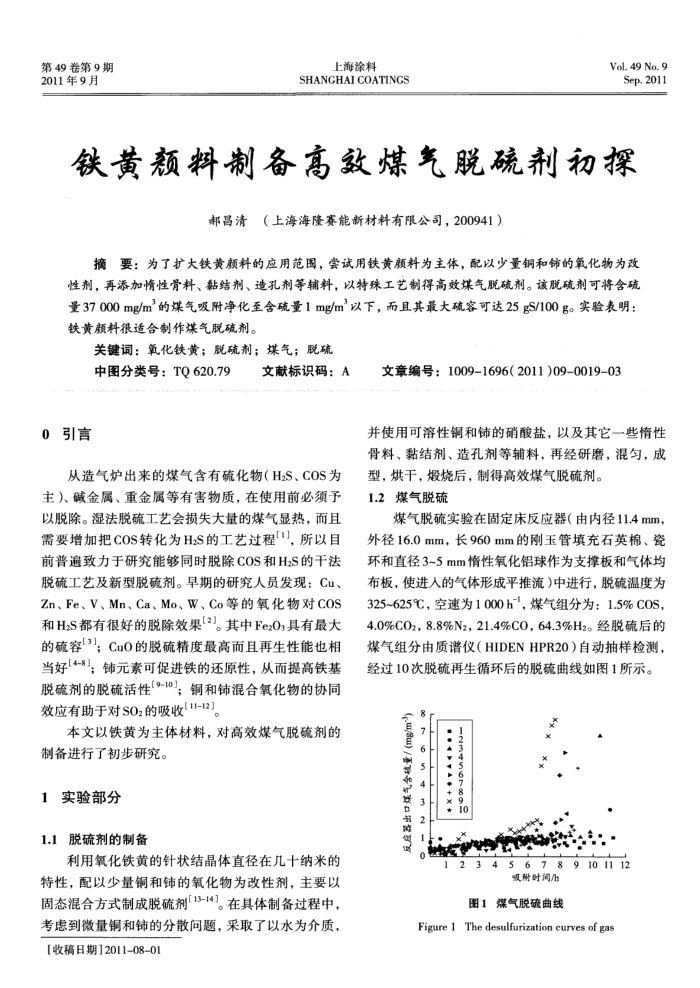

第49卷第9期 2011年9月
上海涂料
SHANGHAI COATINGS
Vol. 49 No.9 Sep.2011
铁黄颓料制备高效煤气脱硫剂初探
郝昌清（上海海隆赛能新材料有限公司，200941）
摘要：为了扩大铁黄颜料的应用范图，尝试用铁黄颜料为主体，配以少量铜和锦的氧化物为改性剂，再添加情性骨料、黏结剂、造孔剂等辅料，以特殊工艺制得高效煤气脱硫剂。该脱硫剂可将含硫量37000mg/m的煤气吸附净化至含硫量1mg/m以下，而且其最大硫容可达25gS/100g。实验表明：铁黄颜料很适合制作煤气脱硫剂。
关键词：氧化铁黄；脱硫剂；煤气；脱硫
中图分类号：TO620.79
0引言
文献标识码：A
从造气炉出来的煤气含有硫化物（H2S、COS为主）碱金属、重金属等有害物质，在使用前必须予以脱除。湿法脱硫工艺会损失大量的煤气显热，而且需要增加把COS转化为H2S的工艺过程]，所以目前普遍致力于研究能够同时脱除COS和HS的干法脱硫工艺及新型脱硫剂。早期的研究人员发现：Cu、 Zn、Fe、V、Mn、Ca、Mo、W、Co等的氧化物对COS 和H2S都有很好的脱除效果2]。其中Fe20具有最大的硫容[3]；CuO的脱硫精度最高而且再生性能也相当好[4-8]；铺元素可促进铁的还原性，从而提高铁基脱硫剂的脱硫活性[9-10]；铜和混合氧化物的协同效应有助于对SO2的吸收(11-12]。
本文以铁黄为主体材料，对高效煤气脱硫剂的制备进行了初步研究。
实验部分 1
1.1脱硫剂的制备
利用氧化铁黄的针状结晶体直径在儿十纳米的特性，配以少量铜和铈的氧化物为改性剂，主要以固态混合方式制成脱硫剂[13-14]。在具体制备过程中，考虑到微量铜和铺的分散问题，采取了以水为介质，[收稿日期]2011-08-01
文章编号：1009-1696（2011)09-0019-03
并使用可溶性铜和铈的硝酸盐，以及其它一些情性骨料、黏结剂、造孔剂等辅料，再经研磨，混匀，成
型，烘干，烧后，制得高效煤气脱硫剂。 1.2煤气脱硫
煤气脱硫实验在固定床反应器（由内径11.4mm 外径16.0mm，长960mm的刚玉管填充石英棉、瓷环和直径3~5mm情性氧化铝球作为支撑板和气体均布板，使进入的气体形成平推流)中进行，脱硫温度为 325~625℃，空速为1000h"，煤气组分为：1.5%COS， 4.0%CO2，8.8%N2，21.4%CO，64.3%H2。经脱硫后的煤气组分由质谱仪（HIDENHPR20）自动抽样检测，经过10次脱硫再生循环后的脱硫曲线如图1所示。
x
(mg
23
4
56789101112 吸附时调/h
图1煤气脱硫曲线
Figure 1 The desulfurization curves of gas
