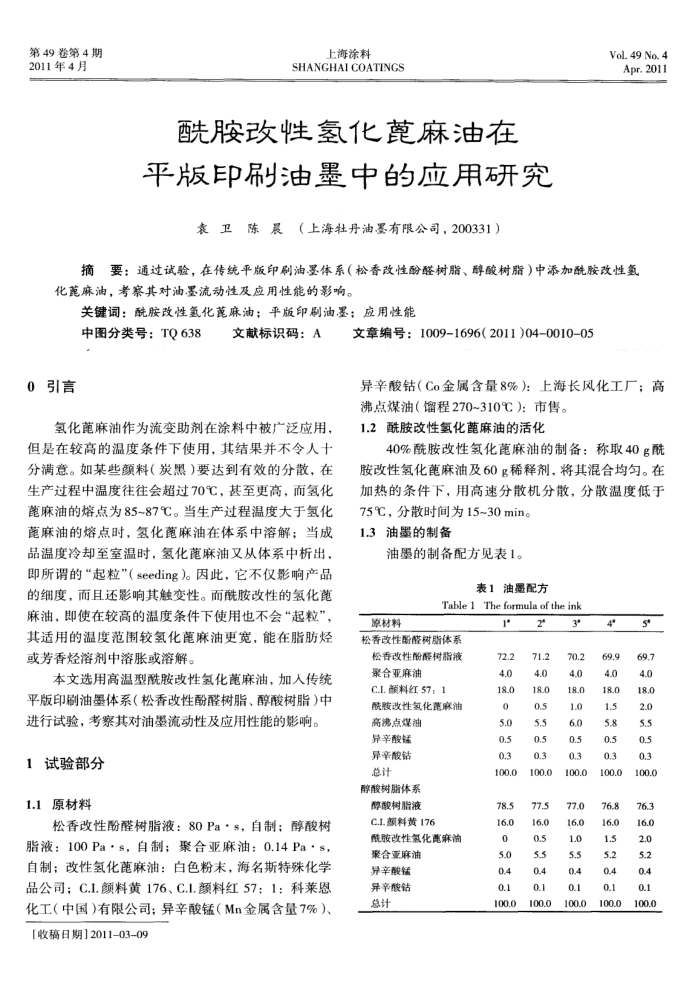

第49卷第4期 2011年4月
上海涂料
SHANGHAI COATINGS
酰胺改性氢化剪麻油在
平版印刷油墨中的应用研究
衰卫陈晨（上海牡丹油墨有限公司，200331）
Vol. 49 No. 4 Apr.2011
摘要：通过试验，在传统平版印刷油墨体系（松香改性酚醛树脂、醇酸树脂）中添加酰胺改性氢化范麻油，考察其对油墨流动性及应用性能的影响。
关键词：酰胺改性氢化范麻油；平版印刷油墨：应用性能
中图分类号：TQ638
0引言
文献标识码：A
氢化葩麻油作为流变助剂在涂料中被广泛应用，但是在较高的温度条件下使用，其结果并不令人十分满意。如某些颜料（炭黑)要达到有效的分散，在生产过程中温度往往会超过70℃，甚至更高，而氢化麓麻油的熔点为85~87℃。当生产过程温度大于氢化麻油的熔点时，氢化葩麻油在体系中溶解：当成品温度冷却至室温时，氢化蘑麻油又从体系中析出，即所谓的“起粒"（seeding)。因此，它不仅影响产品的细度，而且还影响其触变性。而酰胺改性的氢化鲍麻油，即使在较高的温度条件下使用也不会“起粒”，其适用的温度范围较氢化篦麻油更宽，能在脂肪烃或芳香烃溶剂中溶胀或溶解。
本文选用高温型酰胺改性氢化麻油，加入传统平版印油墨体系（松香改性酚醛树脂、醇酸树脂）中进行试验，考察其对油墨流动性及应用性能的影响。
1试验部分 1.1原材料
松香改性酚醛树脂液：80Pa·s，自制；醇酸树脂液：100Pa·s，自制；聚合亚麻油：0.14Pa·s，自制：改性氢化葩麻油：白色粉末，海名斯特殊化学品公司：C.I.颜料黄176、C.1.颜料红57：1：科莱恩化工（中国）有限公司；异辛酸锰（Mn金属含量7%）、[收稿日期】2011-03-09
文章编号：1009-1696（2011)04-0010-05
异辛酸钴（Co金属含量8%）：上海长风化工厂：高
沸点煤油（馏程270~310℃）：市售。 1.2酰胺改性氢化葩麻油的活化
40%酰胺改性氢化葩麻油的制备：称取40g酰胺改性氢化篦麻油及60g稀释剂，将其混合均勾。在加热的条件下，用高速分散机分散，分散温度低于
75℃，分散时间为15~30min。 1.3油墨的制备
油墨的制备配方见表1。
表1油墨配方
Table 1 The formula of the ink
原材料
松香改性酚醛树脂体系松香改性酚醒树脂液聚合亚麻油
C.I.颜料红57；1
酰胺改性氢化蔗麻油
高沸点煤油异辛酸锰异辛酸钴总计
醇酸树脂体系醇酸树脂液
C.L颜料黄176
酰胺改性氢化鹿麻油
聚合亚麻油异辛酸锰异辛酸钻总计
72.2 4.0 18.0 0 5.0 0.5 0.3 100.0
78.5 16.0 0 5.0 0.4 0.1 100.0
2° 71.2 4.0 18.0 0.5 5.5 0.5 0.3 100.0
77.5 16.0 0.5 5.5 o ro 100.0
3* 70.2 4.0 18.0 1.0 6.0 0.5 0.3 100.0
77.0 16.0 1.0 5.5 0.4 ro 100.0
4* 69.9 4.0 18.0 1.5 5.8 0.5 0.3 100.0
76.8 16.0 1.5 5.2 ro ro 100.0
5 69.7 4.0 18.0 2.0 5.5 0.5 0.3 100.0
76.3 16.0 2.0 5.2 0.4 ro 100.0
