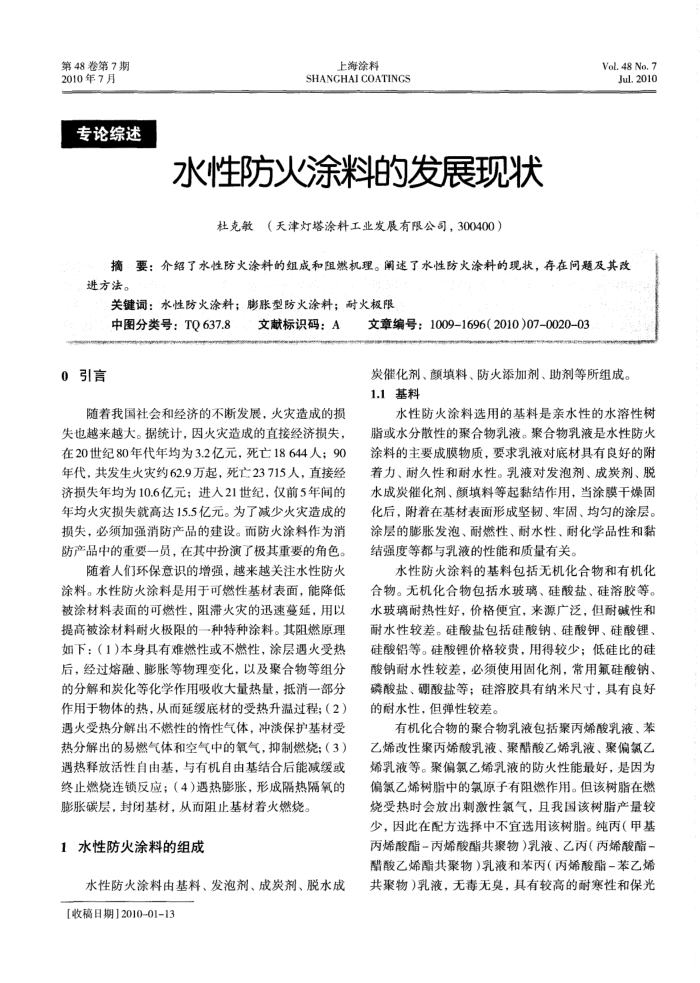

第48卷第7期 2010年7月
专论综述
上海涂料
SHANGHAI COATINCS
水性防火涂料的发展现状
杜克敏（天津灯塔涂料工业发展有限公司，300400）
Vol. 48 No. 7 Jul.2010
摘：要：介绍了水性防火涂料的组成和阻燃机理。阐述了水性防火涂料的现状，存在问题及其改进方法。
关键词：水性防火涂料；膨胀型防火涂料；耐火极限
中图分类号：TQ637.8
0引言
文献标识码：A
随着我国社会和经济的不断发展，火灾造成的损失也越来越大。据统计，因火灾造成的直接经济损失，在20世纪80年代年均为3.2亿元，死亡18644人：90 年代，共发生火灾约62.9万起，死亡23715人，直接经济损失年均为10.6亿元；进入21世纪，仅前5年间的年均火灾损失就高达15.5亿元。为了减少火灾造成的损失，必须加强消防产品的建设。而防火涂料作为消防产品中的重要一员，在其中扮演了极其重要的角色。
随着人们环保意识的增强，越来越关注水性防火涂料。水性防火涂料是用于可燃性基材表面，能降低被涂材料表面的可燃性，阻滞火灾的迅速要延，用以提高被涂材料耐火极限的-种特种涂料。其阻燃原理如下：（1)本身具有难燃性或不燃性，涂层遇火受热后，经过熔融、膨胀等物理变化，以及聚合物等组分的分解和炭化等化学作用吸收大量热量，抵消一部分作用于物体的热，从而延缓底材的受热升温过程；（2）遇火受热分解出不燃性的情性气体，冲淡保护基材受热分解出的易燃气体和空气中的氧气，抑制燃烧；（3）遇热释放活性自由基，与有机自由基结合后能减缓或终止燃烧连锁反应：（4）遵热膨胀，形成隔热隔氧的
膨胀碳层，封闭基材，从而阻止基材着火燃烧。 1水性防火涂料的组成
水性防火涂料由基料、发泡剂、成炭剂、脱水成[收稿日期】2010-01-13
文章编号：1009-1696(2010)07-0020-03
炭催化剂、颜填料、防火添加剂、助剂等所组成 1.1基料
水性防火涂料选用的基料是亲水性的水溶性树脂或水分散性的聚合物乳液。聚合物乳液是水性防火途涂料的主要成膜物质，要求乳液对底材具有良好的附着力、耐久性和耐水性。乳液对发泡剂、成炭剂、脱水成炭催化剂、颜填料等起黏结作用，当涂膜干燥固化后，附着在基材表面形成坚韧、率固、均勾的涂层。涂层的膨胀发泡、耐燃性、耐水性、耐化学品性和黏结强度等都与乳液的性能和质量有关。
水性防火涂料的基料包括无机化合物和有机化
合物。无机化合物包括水玻璃、硅酸盐、硅溶胶等。水玻璃耐热性好，价格便宜，来源广泛，但耐碱性和耐水性较差。硅酸盐包括硅酸钠、硅酸钾、硅酸锂、硅酸铝等。雄酸锂价格较资，用得较少：低硅比的硅酸钠耐水性较差，必须使用固化剂，常用氟硅酸钠、磷酸盐、硼酸盐等；硅溶胶具有纳米尺寸，具有良好的耐水性，但弹性较差。
有机化合物的聚合物乳液包括聚丙烯酸乳液、苯
乙烯改性聚内烯酸乳液、聚醋酸之烯乳液、聚偏氯乙烯乳液等。聚偏氧乙烯乳液的防火性能最好，是因为偏氯乙烯树脂中的氯原子有阻燃作用。但该树脂在燃烧受热时会放出剩激性氯气，且我国该树脂产量较少，因此在配方选择中不宜选用该树脂。纯丙（甲基丙烯酸酯丙烯酸酯共聚物）乳液、乙丙（丙烯酸酯-醋酸乙烯酯共聚物）乳液和苯丙（丙烯酸酯-苯乙烯共聚物）乳液，无毒无臭，具有较高的耐寒性和保光
