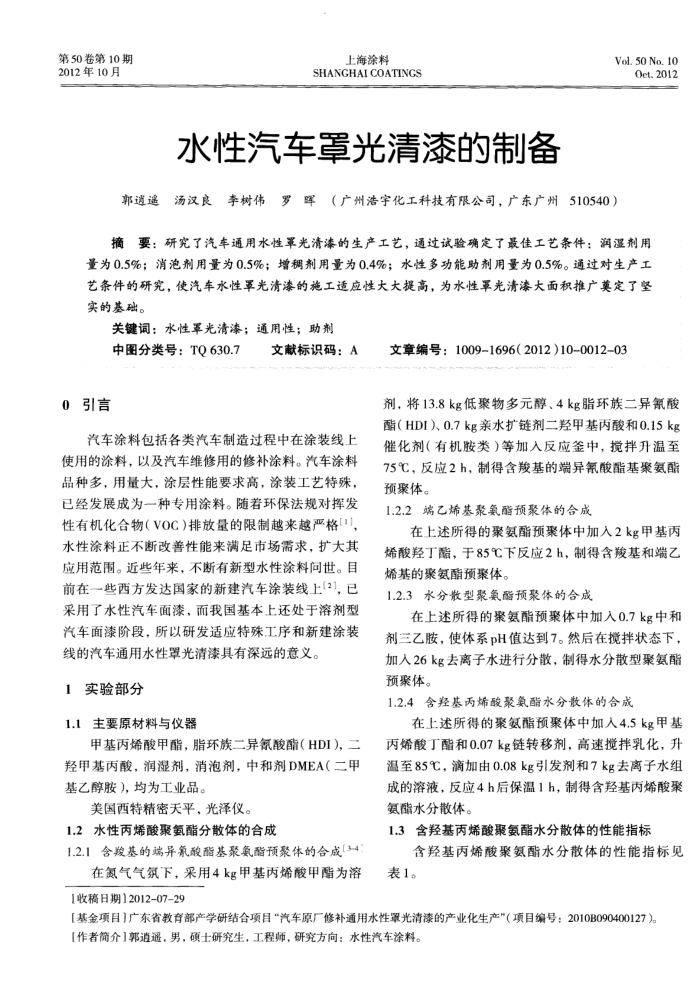

第50卷第10期 2012年10月
上海涂料
SHANGHAI COATINGS
水性汽车罩光清漆的制备
Vol. 50 No. 10
Oet.2012
郭道遥汤汉良李树伟罗晖（广州浩宇化工科技有限公司，广东广州510540）
摘要：研究了汽车通用水性革光清漆的生产工艺，通过试验确定了最佳工艺条件：润湿剂用量为0.5%；消泡剂用量为0.5%；增稠剂用量为0.4%；水性多功能助剂用量为0.5%。通过对生产工艺条件的研究，使汽车水性罩光清漆的施工适应性大大提高，为水性率光清漆大面积推广美定了坚实的基础。
关键调：水性率光清漆；通用性；助剂
中图分类号：TQ630.7
0引言
文献标识码：A
汽车涂料包括各类汽车制造过程中在涂装线上使用的涂料，以及汽车维修用的修补涂料。汽车涂料品种多，用量大，涂层性能要求高，涂装工艺特殊，已经发展成为一种专用涂料。随者环保法规对挥发性有机化合物（VOC)排放量的限制越来越严格1] 水性涂料正不断改善性能来满足市场需求，扩大其应用范围。近些年来，不断有新型水性涂料问世。目前在一些西方发达国家的新建汽车涂装线上(2，已采用了水性汽车面漆，而我国基本上还处于溶剂型汽车面漆阶段，所以研发适应特殊工序和新建涂装
线的汽车通用水性罩光清漆具有深远的意义。 1实验部分
1.1主要原材料与仪器
甲基丙烯酸甲酯，脂环族二异氰酸酯（HDI)，二羟甲基丙酸，润湿剂，消泡剂，中和剂DMEA（二甲基乙醇胺），均为工业品。
美国西特精密天平，光泽仪。
1.2水性丙烯酸聚氨酯分散体的合成
1.2.1含羧基的端异氟酸酯基聚氢酯预聚体的合成[3-4]
在氮气气氛下，采用4kg甲基内烯酸甲酯为溶[收稿日期】2012-07-29
文章编号：1009-1696（2012）10-0012-03
剂，将13.8kg低聚物多元醇、4kg脂环族二异氰酸酯（HDI)、0.7kg亲水扩链剂二羟甲基内酸和0.15kg 催化剂（有机胺类）等加入反应釜中，搅拌升温至 75℃，反应2h，制得含羧基的端异氰酸酯基聚氨酯预聚体。
1.2.2端乙烯基聚氨酯预聚体的合成
在上述所得的聚氨酯预聚体中加入2kg甲基丙烯酸羟丁酯，于85℃下反应2h，制得含羧基和端乙烯基的聚氨酯预聚体。
1.2.3水分散型聚氨酯预聚体的合成
在上述所得的聚氨酯预聚体中加入0.7kg中和剂三乙胺，使体系pH值达到7。然后在搅拌状态下，加人26kg去离子水进行分散，制得水分散型聚氨酯预聚体。
1.2.4含羟基丙烯酸聚氨酯水分散体的合成
在上述所得的聚氨酯预聚体中加人4.5kg甲基丙烯酸丁酯和0.07kg链转移剂，高速搅拌乳化，升温至85℃，滴加由0.08kg引发剂和7kg去离子水组成的溶液，反应4h后保温1h，制得含羟基内烯酸聚氨酯水分散体。
1.3含羟基丙烯酸聚氨酯水分散体的性能指标
含羟基丙烯酸聚氨酯水分散体的性能指标见表1。
【基金项目】广东省教育部产学研结合项目“汽车原厂修补通用水性罩光清漆的产业化生产"（项目编号：2010B090400127）。【作者简介】郭道遥，男，硕士研究生，工程师，研究方向：水性汽车涂料。
