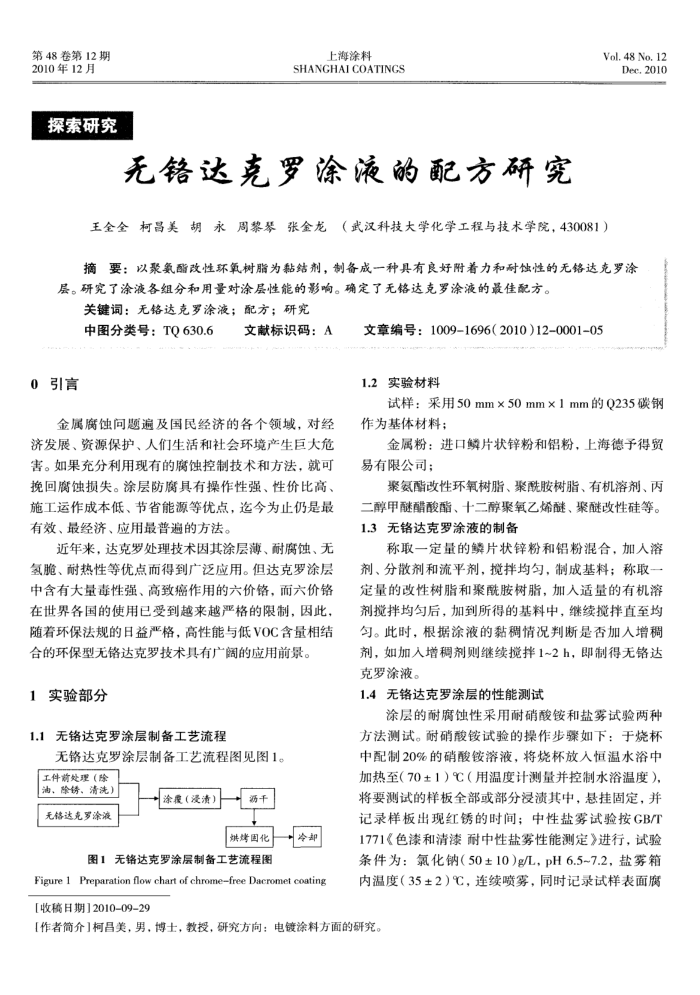

第48卷第12期 2010年12月
探索研究
上海涂料
SHANGHAI COATINCS
无铬达克罗涂液的配方研究
Vol. 48 No. 12 Dee.2010
王全全柯昌美胡永周黎琴张金龙（武汉科技大学化学工程与技术学院，430081）
摘要：以聚氨酯改性环氧树脂为黏结剂，制备成一种具有良好附着力和耐蚀性的无铬达克罗涂层。研究了涂液各组分和用量对涂层性能的影响。确定了无铬达克罗涂液的最佳配方。
关键词：无铬达克罗涂液；配方；研究
中图分类号：TQ630.6
0引言
文献标识码：A
金属腐蚀问题遍及国民经济的各个领域，对经济发展、资源保护、人们生活和社会环境产生巨大危害。如果充分利用现有的腐蚀控制技术和方法，就可挽回腐蚀损失。涂层防腐具有操作性强、性价比高、施工运作成本低、节省能源等优点，迄今为止仍是最有效、最经济、应用最普遍的方法。
近年来，达克罗处理技术因其涂层薄、耐腐蚀、无氢脆、耐热性等优点而得到广泛应用。但达克罗涂层中含有大量毒性强、高致癌作用的六价铬，而六价铬在世界各国的使用已受到越来越严格的限制，因此，随着环保法规的日益严格，高性能与低VOC含量相结
合的环保型无铬达克罗技术具有广阔的应用前景。 1实验部分
1.1无铬达克罗涂层制备工艺流程
无铬达克罗涂层制备工艺流程图见图1。
工件前处理（除油、除锈、清洗）
涂覆(浸清）
无铬达克罗涂液
沥千
烘烤国化
图1无铬达克罗涂层制备工艺流程图
冷部
Figure 1 Preparation flow chart of chromefree Dacromet coating[收稿日期]2010-09-29
文章编号：1009-1696（2010）12-0001-05 1.2实验材料
试样：采用50mm×50mm×1mm的Q235碳钢作为基体材料；
金属粉：进口鳞片状锌粉和铝粉，上海德予得贸易有限公司；
聚氨酯改性环氧树脂、聚酰胺树脂、有机溶剂、丙二醇甲醚醋酸酯、十二醇聚氧乙烯醚、聚醚改性硅等。 1.3无铬达克罗涂液的制备
称取一定量的鳞片状锌粉和铝粉混合，加人溶剂、分散剂和流平剂，搅拌均勾，制成基料；称取一定量的改性树脂和聚酰胺树脂，加人适量的有机溶剂搅拌均勾后，加到所得的基料中，继续搅拌直至均匀。此时，根据涂液的黏稠情况判断是否加入增稠剂，如加入增稠剂则继续搅拌1~2h，即制得无铬达克罗涂液。
1.4无铬达克罗涂层的性能测试
涂层的耐腐蚀性采用耐硝酸铵和盐雾试验两种方法测试。耐硝酸铵试验的操作步骤如下：于烧杯中配制20%的硝酸铵溶液，将烧杯放人恒温水浴中加热至（70±1）℃（用温度计测量并控制水浴温度），将要测试的样板全部或部分浸渍其中，悬挂固定，并记录样板出现红锈的时间；中性盐雾试验按GB/I 1771《色漆和清漆耐中性盐雾性能测定》进行，试验条件为：氯化钠（50±10）L，pH6.5~7.2，盐雾箱内温度（35±2）℃，连续喷雾，同时记录试样表面腐
【作者简介】柯昌美，男，博士，教投授，研究方向：电镀涂料方面的研究。
