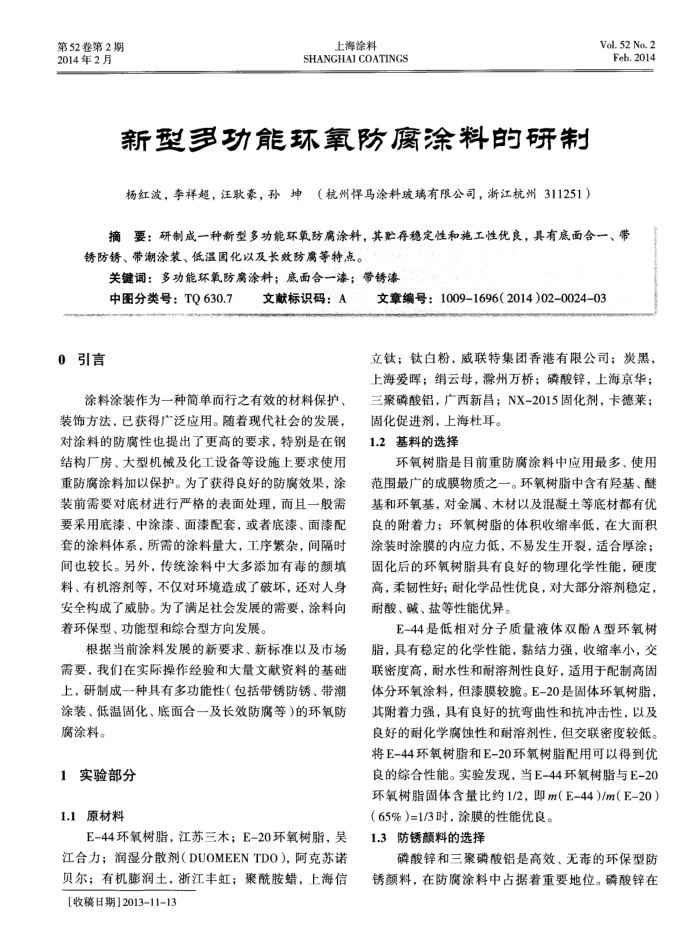

第52卷第2期 2014年2月
上海涂料
SHANGHAI COATINGS
新型多功能环氧防腐涂料的研制杨红波，李祥超，汪耿豪，孙坤（杭州悍马涂料玻璃有限公司，浙江杭州311251）
Vol.52 No.2 Feb.2014
摘要：研制成一种新型多功能环氧防腐涂料，其贮存稳定性和施工性优良，其有底面合一、带锈防锈、带潮涂装、低温固化以及长效防腐等特点。
关键调：多功能环氧防腐涂料；底面合一漆；带锈漆
中图分类号：TQ630.7
0引言
文献标识码：A
涂料涂装作为一种简单而行之有效的材料保护、装饰方法，已获得广泛应用。随着现代社会的发展，对涂料的防腐性也提出了更高的要求，特别是在钢结构厂房、大型机械及化工设备等设施上要求使用重防腐涂料加以保护。为了获得良好的防腐效果，涂装前需要对底材进行严格的表面处理，而且一般需要采用底漆、中涂漆、面漆配套，或者底漆、面漆配套的涂料体系，所需的涂料量大，工序繁杂，间隔时间也较长。另外，传统涂料中大多添加有毒的颜填料、有机溶剂等，不仅对环境造成了破坏，还对人身安全构成了威胁。为了满足社会发展的需要，涂料向着环保型、功能型和综合型方向发展。
根据当前涂料发展的新要求、新标准以及市场需要，我们在实际操作经验和大量文献资料的基础上，研制成一种具有多功能性（包括带锈防锈、带潮涂装、低温固化、底面合一及长效防腐等）的环氧防腐涂料。
1实验部分 1.1原材料
E-44环氧树脂，江苏三木；E-20环氧树脂，吴江合力；润湿分散剂（DUOMEENTDO），阿克苏诺贝尔；有机膨润土，浙江丰虹；聚酰胺蜡，上海信[收稿日期】2013-11-13
文章编号：1009-1696（2014)02-0024-03
立钛：钛白粉，威联特集团香港有限公司；炭黑，上海爱晖；绢云母，滁州万桥；磷酸锌，上海京华；三聚磷酸铝，广西新昌；NX-2015固化剂，卡德莱；
固化促进剂，上海杜耳。 1.2基料的选择
环氧树脂是目前重防腐涂料中应用最多、使用范围最广的成膜物质之一。环氧树脂中含有羟基、醚基和环氧基，对金属、木材以及混凝土等底材都有优良的附着力；环氧树脂的体积收缩率低，在大面积涂装时涂膜的内应力低，不易发生开裂，适合厚涂；固化后的环氧树脂具有良好的物理化学性能，硬度高，柔韧性好；耐化学品性优良，对大部分溶剂稳定，耐酸、碱、盐等性能优异。
E-44是低相对分子质量液体双酚A型环氧树脂，具有稳定的化学性能，黏结力强，收缩率小，交联密度高，耐水性和耐溶剂性良好，适用于配制高固体分环氧涂料，但漆膜较瞻。E-20是固体环氧树脂，其附着力强，具有良好的抗弯曲性和抗冲击性，以及良好的耐化学腐蚀性和耐溶剂性，但交联密度较低。将E-44环氧树脂和E-20环氧树脂配用可以得到优良的综合性能。实验发现，当E-44环氧树脂与E-20 环氧树脂固体含量比约1/2，即m（E=44)/m（E-20）
（65%）=1/3时，涂膜的性能优良。 1.3防锈颜料的选择
磷酸锌和三聚磷酸铝是高效、无毒的环保型防锈颜料，在防腐涂料中占据着重要地位。磷酸锌在
