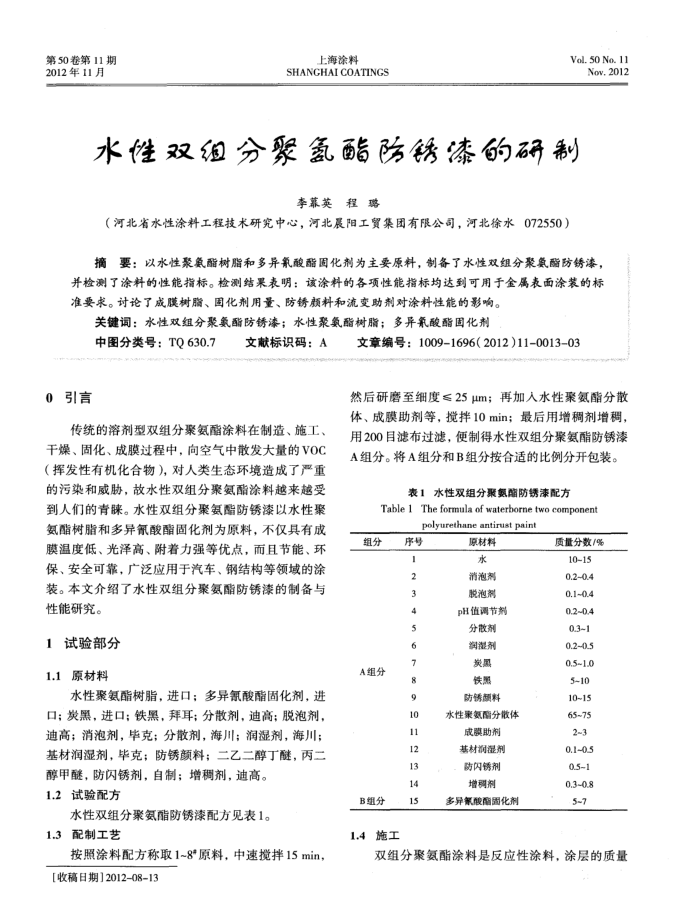

第50卷第11期 2012年11月
上海涂料
SHANCHAI COATINGS
Vol. 50 No. 11 Nov.2012
水性双组分聚氨酯防锈漆的研制
李幕英程璐
（河北省水性涂料工程技术研究中心，河北晨阳工贸集团有限公司，河北徐水072550）
摘要：以水性聚氢酯树脂和多异氰酸酯固化剂为主要原料，制备了水性双组分聚氨酯防锈漆，并检测了涂料的性能指标。检测结果表明：该涂料的各项性能指标均达到可用于金属表面涂装的标准要求。讨论了成膜树脂、固化剂用量、防锈颜料和流变助剂对涂料性能的影响。
关键调：水性双组分聚氨酯防锈漆；水性聚氨酯树脂；多异氧酸酯固化剂
中图分类号：TQ630.7
0引言
文献标识码：A
传统的溶剂型双组分聚氨酯涂料在制造、施工、干燥、固化、成膜过程中，向空气中散发大量的VOC（挥发性有机化合物)，对人类生态环境造成了严重的污染和威胁，故水性双组分聚氨酯涂料越来越受到人们的青崃。水性双组分聚氨酯防锈漆以水性聚氨酯树脂和多异氰酸酯固化剂为原料，不仅具有成膜温度低、光泽高、附着力强等优点，而且节能、环保、安全可靠，广泛应用于汽车、钢结构等领域的涂装。本文介绍了水性双组分聚氨酯防锈漆的制备与性能研究。
1试验部分 1.1原材料
水性聚氨酯树脂，进口：多异氰酸酯固化剂，进口；炭黑，进口；铁黑，拜耳；分散剂，迪高；脱泡剂，迪高；消泡剂，毕克；分散剂，海川；润湿剂，海川：基材润湿剂，毕克；防锈颜料；二乙二醇丁醚，丙二
醇甲醛，防闪锈剂，自制；增稠剂，迪高。 1.2试验配方
水性双组分聚氨酯防锈漆配方见表1。 1.3配制工艺
按照涂料配方称取1~8*原料，中速搅拌15min，收稿日期】2012-08-13
文章编号：1009-1696（2012）11-0013-03
然后研磨至细度≤25μm；再加人水性聚氨酯分散体、成膜助剂等，搅拌10min；最后用增稠剂增稠，用200目滤布过滤，便制得水性双组分聚氨酯防锈漆 A组分。将A组分和B组分按合适的比例分开包装。
表1水性双组分聚氨酯防锈漆配方
Table 1The formula of waterborne two component
polyurethane antirust paint
组分 A组分 B组分 1.4施工
序号 1 2 3 4 5
7 8 9 10 11 12 13 14 15
原材料水消泡剂脱泡剂 pH值调节剂分敏剂润凝剂炭墨铁黑防锈颜料
水性聚氨酯分散体
成膜助剂基材润湿剂防闪锈剂增稠剂
多异紊酸酯固化剂
质量分数/% 1015 0.20.4 0.1~0.4 0~20 0.3~1 0.20.5 0.5~1.0 5~10 10~15 65~75 2~3 0.1-0.5 0.5~1 80-0 5~7
双组分聚氨酯涂料是反应性涂料，涂层的质量
