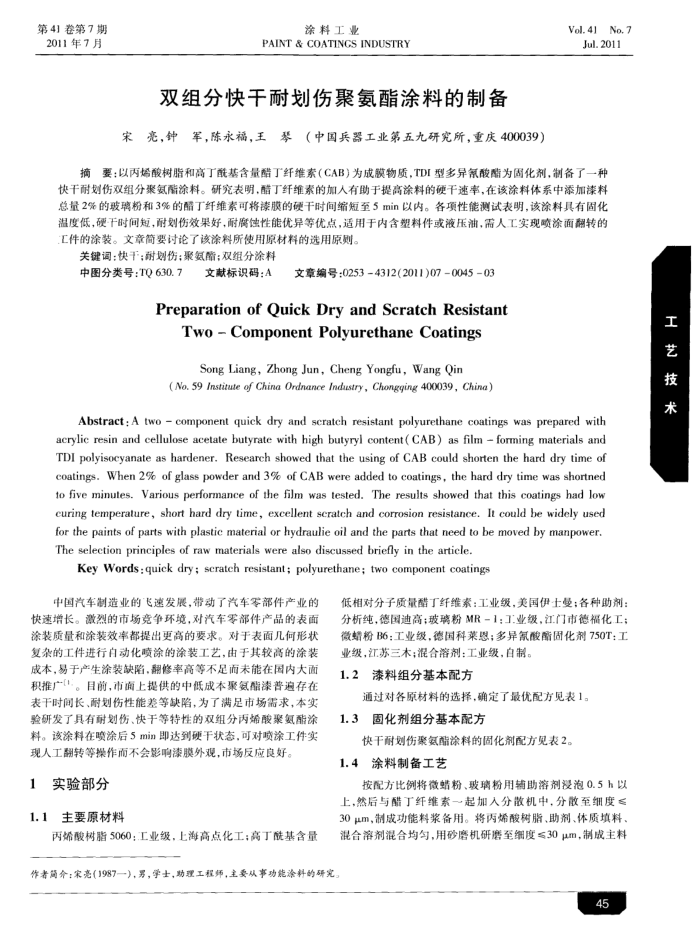

第41卷第7期 2011年7月
涂料工业
PAINT & COATINCS INDUSTRY
双组分快于耐划伤聚氨酯涂料的制备
宋亮，钟军，陈永福，王琴（中国兵器工业第五九研究所，重庆400039）
Vol. 4) No.7 Jul.2011
摘要：以丙烯酸树脂和高丁酰基含量醋丁纤维素（CAB)为成膜物质，TDI型多异氰酸酯为固化剂，制备了一种快干耐划伤双组分聚氨酯涂料。研究表明，醋丁纤维素的加人有助于提高涂料的硬干速率，在该涂料体系中添加漆料总量2%的玻璃粉和3%的醋丁纤维素可将漆膜的硬干时间缩短至5min以内。各项性能测试表明，该涂料具有固化温度低，硬干时间短，耐划伤效果好，耐腐蚀性能优异等优点，适用于内含塑料件或液压油，需人工实现喷涂面翻转的工件的涂装。文章简要讨论了该涂料所使用原材料的选用原则。
关键调：快干；耐划伤；聚氨酯；双组分涂料
中图分类号：TQ630.7
文献标识码：A
文章编号：02534312(2011)07004503
PreparationofQuickDryandScratchResistant
Two-ComponentPolyurethaneCoatings Song Liang, Zhong Jun, Cheng Yongfu, Wang Qin( No. 59 Institute of China Ordnance Industry, Chongging 400039, China)
eeseaoe acrylic resin and cellulose acetate butyrate with high butyryl content( CAB) as film - forming materials and TDI polyisocyanate as hardener. Research showed that the using of CAB could shorten the hard dry time of coatings. When 2% of glass powder and 3% of CAB were added to coatings, the hard dry time was shortned to five minutes. Various performance of the film was tested. The results showed that this coatings had low curing temperature, short hard dry time, excellent scratch and corosion resistance. It could be widely used for the paints of parts with plastic material or hydraulie oil and the parts that need to be moved by manpower.
The selection principles of raw materials were also discussed briefly in the article. Key Words:quick dry; scratch resistant; polyurethane; two component coatings
中国汽车制造业的飞速发展，带动了汽车零部件产业的快速增长。激烈的市场竞争环境，对汽车零部件产品的表面涂装质量和涂装效率都提出更高的要求。对于表面几何形状复杂的工件进行自动化喷涂的涂装工艺，由于其较高的涂装成本，易于产生涂装缺陷，翻修率高等不足而未能在国内大面积推广1。目前，市面上提供的中低成本聚氨酯漆普追存在表干时间长、耐划伤性能差等缺陷，为了满足市场需求，本实验研发了具有耐划伤、快干等特性的双组分丙烯酸聚氨酯涂料。该涂料在喷涂后5min即达到硬干状态，可对喷涂工件实现人工翻转等操作而不会影响漆膜外观，市场反应良好。
1
实验部分
1.1
主要原材料
丙烯酸树脂5060；工业级，上海高点化工；高丁酰基含量
作者简介：宋亮(1987一），男，学士，助理工程师，主要从事功能涂料的研究：
低相对分子质量醋丁纤维素：工业级，美国伊土曼；各种助剂：分析纯，德国迪高；玻璃粉MR-1：工.业级，江.门市德福化工；微蜡粉B6：工业级，德国科莱恩；多异氰酸酯固化剂750T：工
业级，江苏三木；混合溶剂：工业级，白制。 1.2漆料组分基本配方
通过对各原材料的选择，确定了最优配方见表1。 1.3固化剂组分基本配方
快干耐划伤聚氨酯涂料的固化剂配方见表2 1.4涂料制备工艺
按配方比例将微蜡粉、玻璃粉用辅助溶剂浸泡0.5h以上，然后与醋丁纤维索一起加入分散机中，分散至细度≤ 30μm，制成功能料浆备用。将丙烯酸树脂、助剂、体质填料、混合溶剂混合均勾，用砂磨机研磨至细度≤30um，制成主料
45
工艺技术
