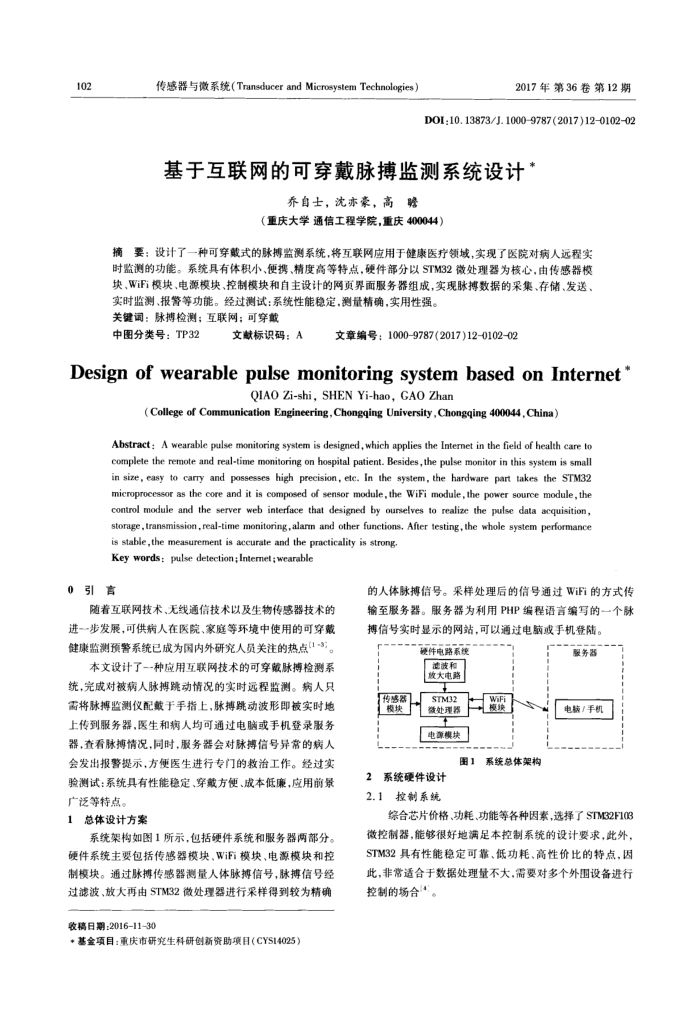

传感器与微系统（Transducer and Microsystem Technologies）
2017年第36卷第12期
DOI:10.13873/J.10009787(2017)12010202
基于互联网的可穿戴脉搏监测系统设计*
乔自士，沈亦豪，高
晚
（重庆大学通信工程学院，重庆400044）
摘要：设计了一种可穿戴式的脉搏监测系统，将互联网应用于健康医疗领域，实现了医院对病人远程实时监测的功能。系统具有体积小、便携、精度高等特点，硬件部分以STM32微处理器为核心，由传感器模块，WiFi模块、电源模块、控制模块和自主设计的网页界面服务器组成，实现脉搏数据的采集、存储、发送、
实时监测、报警等功能。经过测试：系统性能稳定，测量精确，实用性强。关键词：脉搏检测；互联网；可穿戴
中图分类号：TP32
文献标识码：A
文章编号：10009787(2017)12-0102-02
Design of wearablepulsemonitoring system based on Internet*
QIAO Zi-shi, SHEN Yi-hao, GAO Zhan
( College of Communication Engineering, Chongqing University, Chongqing 400044,China)
Abstract : A wearable pulse monitoring system is designed, which applies the Intemet in the field of health care to complete the remote and real-time monitoring on hospital patient. Besides,the pulse monitor in this system is small in size, easy to carry and possesses high precision, etc. In the system, the hardware part takes the STM32 microprocessor as the core and it is composed of sensor module, the WiFi module, the power source module,the control module and the server web interface that designed by ourselves to realize the pulse data acquisition, storage, transmission,real-time monitoring,alarm and other functions, Afier testing, the whole system performance
is stable,the measurement is accurate and the practicality is strong-Key words: pulse detection; Intemet;wearable
引言 0
随着互联网技术、无线通信技术以及生物传感器技术的进一步发展，可供病人在医院、家庭等环境中使用的可穿戴健康监测预警系统已成为国内外研究人员关注的热点[1-3’。
本文设计了一种应用互联网技术的可穿鼓脉搏检测系统，完成对被病人脉搏跳动情况的实时远程监测。病人只需将脉搏监测仪配载于手指上，脉搏跳动波形即被实时地上传到服务器，医生和病人均可通过电脑或手机登录服务器，查看脉搏情况，同时，服务器会对脉搏信号异常的病人会发出报警提示，方便医生进行专门的救治工作。经过实验测试：系统具有性能稳定、穿戴方便、成本低廉，应用前景
广泛等特点。 1
总体设计方案
系统架构如图1所示，包括硬件系统和服务器两部分。硬件系统主要包括传感器模块、WFi模块、电源模块和控制模块。通过脉搏传感器测量人体脉搏信号，脉搏信号经过滤波、放大再由STM32微处理器进行采样得到较为精确
收稿日期：2016-11-30
+基金项目：重庆市研究生科研创新资助项目（CYS14025）
的人体脉搏信号。采样处理后的信号通过WiFi的方式传输至服务器。服务器为利用PHP编程语言编写的一个脉搏信号实时显示的网站，可以通过电脑或手机登陆。
硬件电路系缆造波和放大电路
传感器模块
2
STM32 微处理器
HWE
1
电源模块
图1
系统硬件设计
2.1
控制系统
系统总体架构
服务器电脑/手机
综合芯片价格、功耗、功能等各种因素，选择了STM32F10 微控制器，能够很好地满足本控制系统的设计要求，此外， STM32具有性能稳定可靠、低功耗、高性价比的特点，固此，非常适合于数据处理量不大，需要对多个外围设备进行控制的场合(4。
