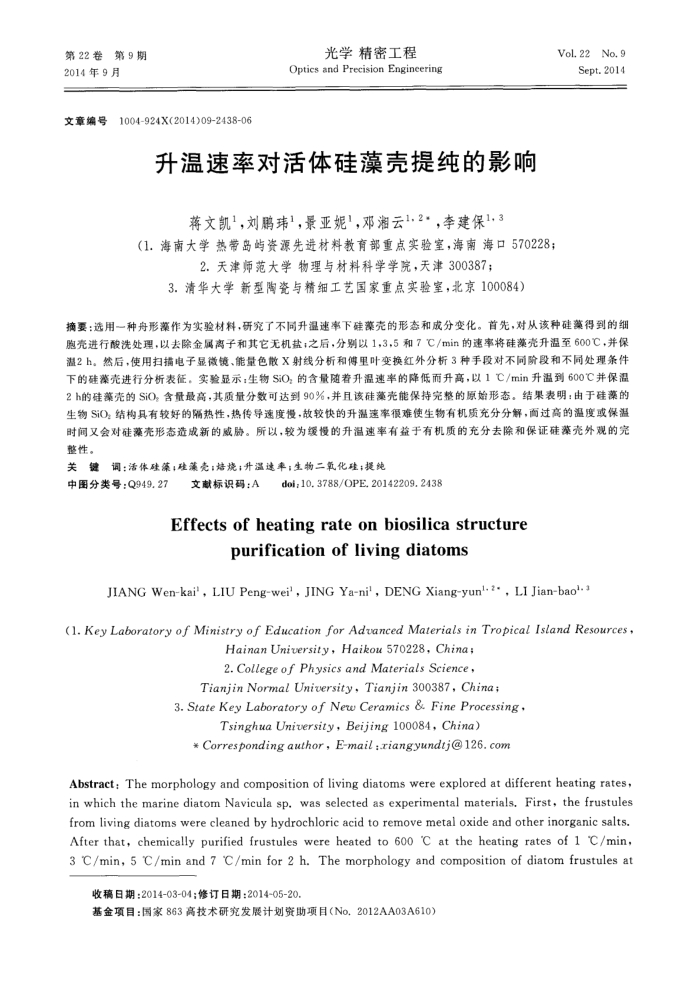

第22卷第9期 2014年9月
文章编号
1004-924X(2014)09-2438-06
光学精密工程
Optics and Precision Engineering
升温速率对活体硅藻壳提纯的影响
蒋文凯1，刘鹏玮，景亚妮"，邓湘云1.2·，李建保1,3
（1.海南大学热带岛屿资源先进材料教育部重点实验室，海南海口570228；
2.天津师范大学物理与材料科学学院，天津300387；
3.清华大学新型陶瓷与精细工艺国家重点实验室，北京100084）
Vol.22No.9
Sept.2014
摘要：选用一种舟形案作为实验材料，研究了不同升温速率下硅藻壳的形态和成分变化。首先，对从该种硅藻得到的细胞壳进行酸洗处理，以去除金属离子和其它无机盐；之后，分别以1，3，5和7℃/min的速率将硅藻壳升温至600℃C，并保温2h。然后，使用扫描电子显微镜、能量色散X射线分析和傅里叶变换红外分析3种手段对不同阶段和不同处理条件下的硅藻壳进行分析表征，实验显示；生物SiO；的含量随着升温速率的降低而升高，以1℃/min升温到600C并保温 2h的硅藻壳的SiO；含量最高，其质量分数可达到90%，并且该硅藻壳能保持完整的原始形态。结果表明：由于硅藻的生物SiO；结构具有较好的隔热性，热传导速度慢，故较快的升温速率很难使生物有机质充分分解，面过高的温度或保温时间又会对硅藻壳形态造成新的威。所以，较为缓慢的升温速率有益于有机质的充分去除和保证硅藻壳外观的完整性。
关键
调：活体硅藻；硅漾克焙烧；升温速率；生物二氧化硅；提纯
中图分类号：Q949,27
文献标识码：A
doi;10,3788/OPE,20142209,2438
Effectsofheatingrateonbiosilicastructure
purification of livingdiatoms
JIANG Wen-kai',LIU Peng-wei', JING Ya-ni',DENG Xiang-yun'-2·, LI Jian-bao'-3
(l.Key Laboratory of Ministry of Education for Advanced Materials in Tropical Island Resources,
HainanUniversity，Haikou570228,China; 2. College of Physics qnd Materials Science,
Tianjin Normal University,Tianjin 300387,China;
3.StateKeyLaboratory of New Ceramics&FineProcessing
TsinghuaUniversity,Beijing100084,China)
Correspondingauthor，E-mail:riangyundtj@126.com
Abstract: The morphology and composition of living diatoms were explored at different heating rates, in which the marine diatom Navicula sp. was selected as experimental materials. First, the frustules from living diatoms were cleaned by hydrochloric acid to remove metal oxide and other inorganic salts. After that, chemically purified frustules were heated to 600 'C at the heating rates of 1 C/min, 3C/min, 5 C/min and 7 C/min for 2 h.The morphology and composition of diatom frustules at
收稿日期：2014-03-04；修订日期：2014-05-20.
基金项目：国家863高技术研究发展计划资助项目（No.2012AA03A610）
