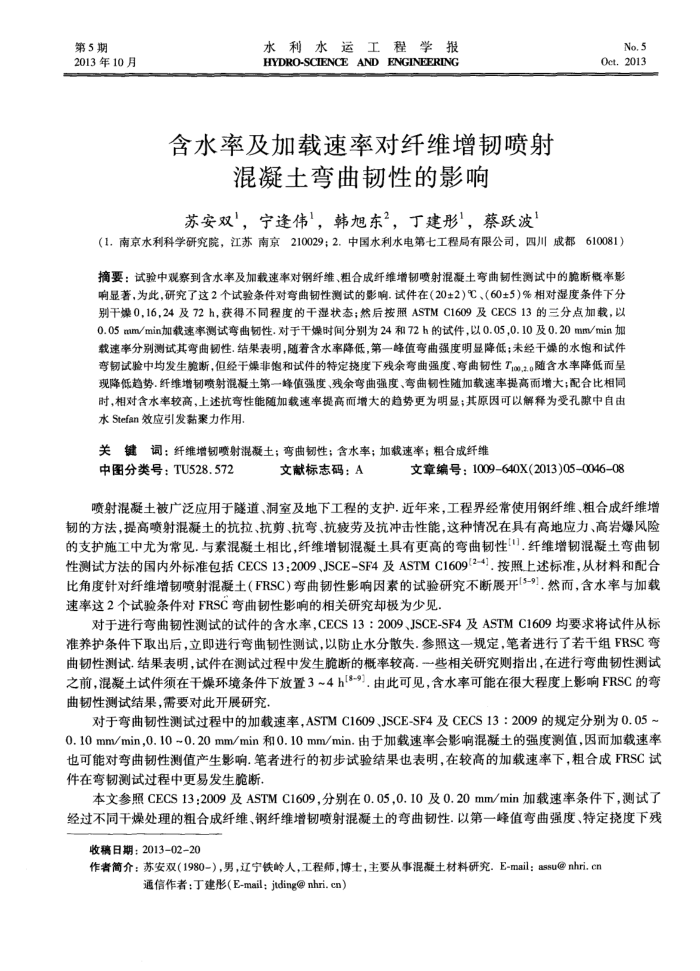

摘要∶试验中观察到含水率及加载速率对钢纤维、粗合成纤维增韧喷射混凝土弯曲韧性测试中的脆断概率影响显著，为此，研究了这2个试验条件对弯曲韧性测试的影响.试件在（20±2）℃、（60±5）%相对湿度条件下分别干燥0，16，24及72h，获得不同程度的干湿状态;然后按照ASTMC1609及CECS 13的三分点加载，以0.05 mm/min加载速率测试弯曲韧性.对于干燥时间分别为24和72h的试件，以0.05，0.10及0.20mm/min加载速率分别测试其弯曲韧性.结果表明，随着含水率降低，第一峰值弯曲强度明显降低;未经干燥的水饱和试件弯韧试验中均发生脆断，但经干燥非饱和试件的特定挠度下残余弯曲强度、弯曲韧性T。2。随含水率降低而呈现降低趋势.纤维增韧喷射混凝土第一峰值强度、残余弯曲强度、弯曲韧性随加载速率提高而增大;配合比相同时，相对含水率较高，上述抗弯性能随加载速率提高而增大的趋势更为明显;其原因可以解释为受孔隙中自由水 Stefan 效应引发黏聚力作用。
