2016年第6期
炼油与化工
REFINING AND CHEMICAL INDUSTRY

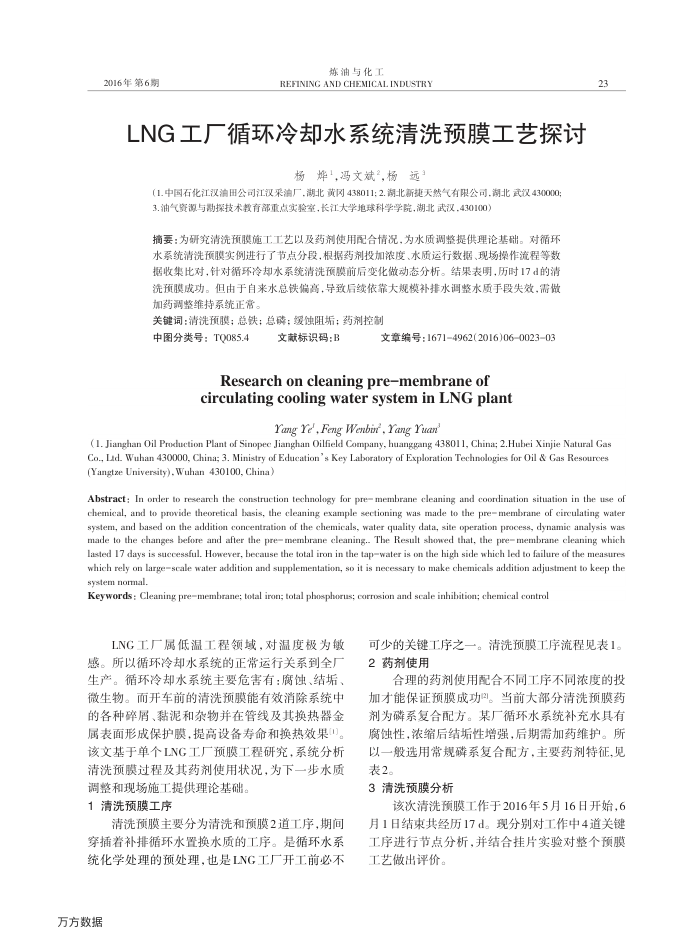

LNG工厂循环冷却水系统清洗预膜工艺探讨
杨烨，冯文斌，杨
远
(1.中国石化江汉油田公司江汉采油厂，湖北黄冈438011;2.潮北新捷天然气有限公司.湖北武汉430000； 3.油气资源与勘探技术教育部重点实验室，长江大学地球科学学院，湖北武汉，430100）
摘要：为研究清洗预膜施工工艺以及药剂使用配合情况，为水质调整提供理论基础。对循环水系统清洗预膜实例进行了节点分段，根据药剂投加浓度、水质运行数据、现场操作流程等数据收集比对，针对循环冷却水系统清洗预膜前后变化做动态分析。结果表明，历时17d的清洗预膜成功。但由于自来水总铁偏高，导致后续依靠大规模补排水调整水质手段失效，需做加药调整维持系统正常。
关键词：清洗预膜；总铁；总磷；暖蚀阻垢；药剂控制
中图分类号：TQ085.4
文献标识码：B
文章编号：16714962(2016)06002303
Research on cleaningpre-membrane of circulatingcoolingwatersysteminLNGplant
Yang re, Feng Wenbir, Yang Yuan
23
(1. Jianghan Oil Production Plant of Sinopec Jianghan Oilfield Company, huanggang 438011, China; 2.Hubei Xinjie Natural Gas Co., Lid. Wuhan 430000, China; 3. Ministry of Education's Key Laboralory of Exploration Technologies for Oil & Gas Resource(Yangtze University), Wuhan 430100, China)
Abstract: In onder to research the construction technology for pre membrane eleaning and coordination situation in the use of chemical, and to provide theoretical basis, the cleaning example sectioning was made to the premembrane of circulating water system, and based on the addition concentration of the chemicals, water quality data, site operation process, dynamic analysis was made to the changes before and after the pre=membrane cleaning.. The Result showed that, the pre=membrane cleaning which lasted 17 days is successful. However, because the total iron in the tapwater is on the high side which led to failure of the measures which rely on large=scale water addition and supplementation, so it is necessary to make chemicals addition adjustment to keep the system nomal.
Keywords : Cleaning premembrane; total iron; total phosphorus; corrosion and scale inhibition; chemical control
LNG工厂属低温工程领域，对温度极为敏感。所以循环冷却水系统的正常运行关系到全厂生产。循环冷却水系统主要危害有：腐蚀、结垢、微生物。而开车前的清洗预膜能有效消除系统中的各种碎屑、黏泥和杂物并在管线及其换热器金属表面形成保护膜，提高设备寿命和换热效果1)。该文基于单个LNG工厂预膜工程研究，系统分析清洗预膜过程及其药剂使用状况，为下一步水质
调整和现场施工提供理论基础。 1清洗预膜工序
清洗预膜主要分为清洗和预膜2道工序，期间穿插着补排循环水置换水质的工序。是循环水系统化学处理的预处理，也是LNG工厂开工前必不
万方数据
可少的关键工序之一。清洗预膜工序流程见表1。
药剂使用 2
合理的药剂使用配合不同工序不同浓度的投加才能保证预膜成功。当前大部分清洗预膜药剂为磷系复合配方。某厂循环水系统补充水具有腐蚀性，浓缩后结垢性增强，后期需加药维护。所以一般选用常规磷系复合配方，主要药剂特征，见表2
3清洗预膜分析
该次清洗预膜工作于2016年5月16日开始，6 月1日结束共经历17d。现分别对工作中4道关键工序进行节点分析，并结合挂片实验对整个预膜工艺做出评价。
