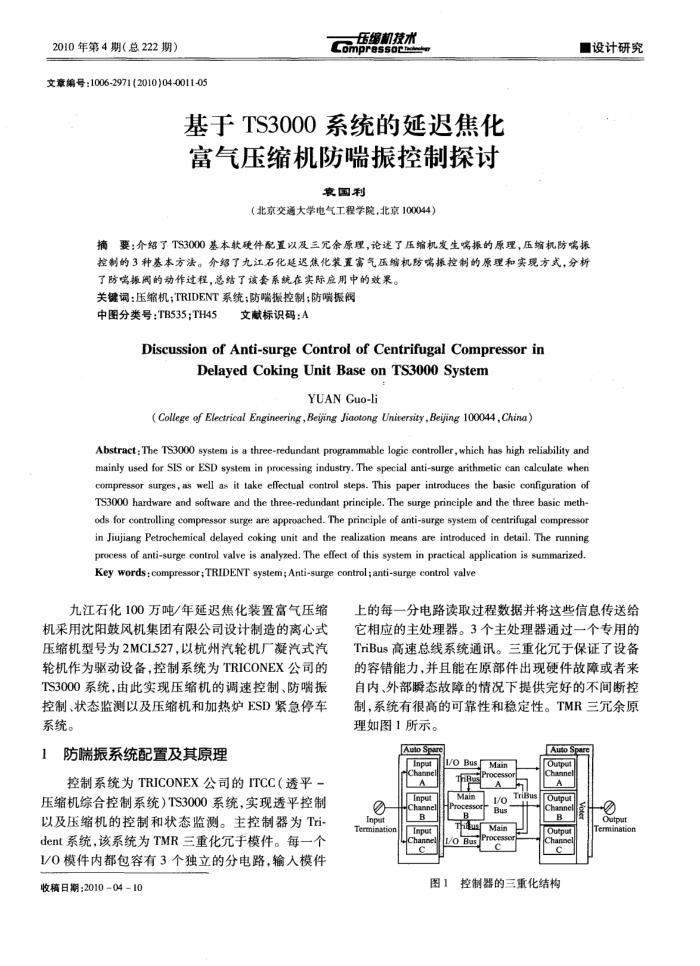

2010年第4期（总222期）
文章编号：1006-2971(2010)04-0011-05
压缩机技术 Compressoc
基于TS3000系统的延迟焦化富气压缩机防喘振控制探讨
衰国利
（北京交通大学电气工程学院，北京100044）
■设计研究
摘要：介绍了TS3000基本软硬件配置以及三余原理，论速了压缩机发生喘振的原理，压缩机防喘据控制的3种基本方法。介绍了九江石化延迟焦化装置富气压编机防喘振控制的原理和实现方式，分析
了防喘振阔的动作过程，总结了该套系统在实际应用中的效果。关键调：压缩机；TRIDENT系统；防喘振控制；防喘振阀
中图分类号：TB535；TH45
文献标识码：A
DiscussionofAnti-surgeControlof CentrifugalCompressorin
Delayed Coking UnitBase onTS3000System
YUAN Guo-li
(College of Electrical Engineering,Bejing Jiaotong Unitersity,Beijing 100044,China)
Abstract : The TS3000 system is a three-redundant programmable logic controller,which has high reliability and mainly used for SIS or ESD system in processing industry. The special anti-surge arithmetic can calculate wheni compressor surges, as well as it take effectual control steps. This paper introduces the basie configuration of TS3000 hardware and software and the three-redundant principle. The surge principle and the three basic meth-ods for controlling compressor surge are approached. The principle of anti-surge system of centrifugal compressor in Jiujiang Petrochemical delayed coking unit and the realization means are introduced in detail., The running process of anti-surge control valve is analyzed. The effect of this system in practical application is summarized Key words : compressor; TRIDENT system; Anti-surge control ; anti-surge control valve
九江石化100万吨/年延迟焦化装置富气压缩机采用沈阳鼓风机集团有限公司设计制造的离心式压缩机型号为2MCL527，以杭州汽轮机厂凝汽式汽轮机作为驱动设备，控制系统为TRICONEX公司的 TS3000系统，由此实现压缩机的调速控制、防喘振控制、状态监测以及压缩机和加热炉ESD紧急停车
系统。 1
防喘振系统配置及其原理
控制系统为TRICONEX公司的ITCC（透平压缩机综合控制系统)TS3000系统，实现透平控制以及压缩机的控制和状态监测。主控制器为Tri dent系统，该系统为TMR三重化元于模件。每一个 I/0模件内都包容有3个独立的分电路，输入模件收稿日期：201004-10
上的每一分电路读取过程数据并将这些信息传送给它相应的主处理器。3个主处理器通过一个专用的 TriBus高速总线系统通讯。三重化元于保证了设备的容错能力，并且能在原部件出现硬件故障或者来自内、外部瞬态故障的情况下提供完好的不间断控制，系统有很高的可靠性和稳定性。TMR三元余原理如图1所示。
AutoSpare Input
Input
Inpuat Term
B Input
I/oBus TFBus Mair
hiius foBa
Main 1/0 Bus Main
i
FAutoSpe ndino Channe
Output Output chann
图1
控制器的三重化结构
