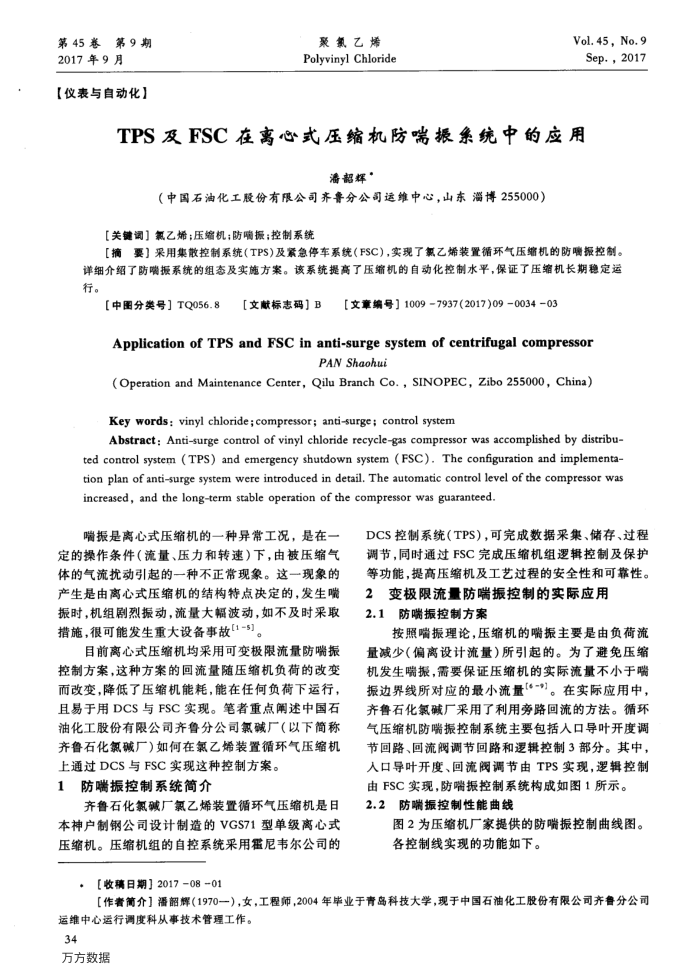

第45寒第9期 2017年9月
【仪表与自动化】
聚氯乙烯 Polyvinyl Chloride
Vol.45. No.9 Sep.,2017
TPS及FSC在离心式压缩机防喘振系统中的应用
潘韶辉”
（中国石油化工股份有限公司齐鲁分公司运维中心，山东淄博255000）
【关键调】氧乙烯；压缩机；防响振；控制系统
【摘要】采用集散控制系统（TPS)及紧急停车系统（FSC），实现了氯乙烯装置循环气压缩机的防瞻振控制。详细介绍了防喘振系统的组态及实施方案。该系统提高了压缩机的自动化控制水平，保证了压缩机长期稳定运行。
【中图分类号］TQ056.8
[文章编号】10097937(2017)09003403
【文献标志码］B
Applicationof TPSandFSC inanti-surgesystemof centrifugal compressor
PAN Shaohui
(Operation andMaintenanceCenter，QiluBranchCo.，SINOPEC，Zibo255000，China) Key words: vinyl chloride;compressor; anti-surge; control system
Abstract: Anti-surge control of vinyl chloride recycle-gas compressor was accomplished by distribu-ted control system (TPS) and emergency shutdown system (FSC). The configuration and implementa tion plan of anti-surge system were introduced in detail. The automatic control level of the compressor was increased, and the long-term stable operation of the compressor was guaranteed.
喘振是离心式压缩机的一种异常工况，是在一定的操作条件（流量、压力和转速）下，由被压缩气体的气流扰动引起的一种不正常现象。这一现象的产生是由离心式压缩机的结构特点决定的，发生嘴振时，机组剧烈振动，流量大幅波动，如不及时采取措施，很可能发生重大设备事故[1-5]。
目前离心式压缩机均采用可变极限流量防喘振控制方案，这种方案的回流量随压缩机负荷的改变而改变，降低了压缩机能耗，能在任何负荷下运行，且易于用DCS与FSC实现。笔者重点阐述中国石油化工股份有限公司齐鲁分公司氯碱厂（以下简称齐鲁石化氯碱厂）如何在氯乙烯装置循环气压缩机上通过DCS与FSC实现这种控制方案。
防喘振控制系统简介 1
齐鲁石化氯碱厂氯乙烯装置循环气压缩机是日本神户制钢公司设计制造的VGS71型单级离心式压缩机。压缩机组的自控系统采用霍尼韦尔公司的
，【收璃日期】2017-08-01
DCS控制系统（TPS），可完成数据采集、储存、过程调节，同时通过FSC完成压缩机组逻辑控制及保护等功能，提高压缩机及工艺过程的安全性和可靠性。
变极限流量防喘振控制的实际应用
2
2.1防喘振控制方案
按照嘴振理论，压缩机的喘振主要是由负荷流量减少（偏离设计流量）所引起的。为了避免压缩机发生喘振，需要保证压缩机的实际流量不小于喘振边界线所对应的最小流量*-"]。在实际应用中，齐鲁石化氯碱厂采用了利用旁路回流的方法。循环气压缩机防喘振控制系统主要包括人口导叶开度调节回路、回流阀调节回路和逻辑控制3部分。其申，入口导叶开度、回流阀调节由TPS实现，逻辑控制
由FSC实现，防喘振控制系统构成如图1所示。 2.2防喘振控制性能曲线
图2为压缩机厂家提供的防嘴振控制曲线图。各控制线实现的功能如下。
【作者篇介】潘韶辉（1970一），女，工程师，2004年毕业于青岛科技大学，现于中国石油化工股份有限公司齐鲁分公司
运维中心运行调度科从事技术管理工作。 34
