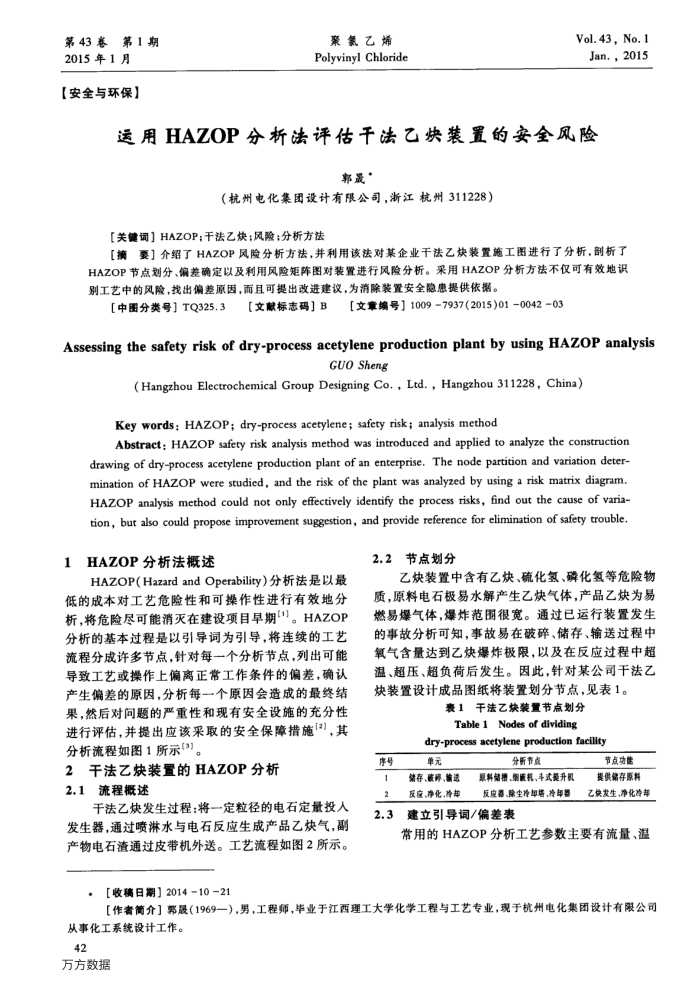

第43春第1期
2015年1月【安全与环保】
聚氯乙烯 Polyvinyl Chloride
Vol.43, No.1 Jan.，2015
运用HAZOP分析法评估于法乙炔装置的安全风险
郭最·
（杭州电化集团设计有限公司，浙江杭州311228）
【关键词】HAZOP；干法乙炔；风险；分析方法
【摘要］介绍了HAZOP风险分析方法，并利用该法对某企业法乙炔装置施工图进行了分析，剖析了 HAZOP节点划分、偏差确定以及利用风险矩阵图对装置进行风险分析。采用HAZOP分析方法不仅可有效地识别工艺中的风险，找出偏差原因，而且可提出改进建议，为消除装置安全隐惠提供依据。
[中图分类号】TQ325.3
【文献标志码】B
【文章编号】10097937(2015)01004203
Assessing the safety risk of dry-process acetylene production plant by using HAZOP analysis
GUO Sheng
(Hangzhou Electrochemical Group Designing Co., Ltd., Hangzhou 311228, China) Key words: HAZOP; dry-process acetylene; safety risk; analysis method
Abstract; HAZOP safety risk analysis method was introduced and applied to analyze the construction drawing of dry-process acetylene production plant of an enterprise. The node partition and variation deter-mination of HAZOP were studied, and the risk of the plant was analyzed by using a risk matrix diagram. HAZOP analysis method could not only effectively identify the process risks, find out the cause of varia-tion, but also could propose improvement suggestion, and provide reference for elimination of safety trouble.
HAZOP分析法概述 1
HAZOP(HazardandOperability）分析法是以最低的成本对工艺危险性和可操作性进行有效地分析，将危险尽可能消灭在建设项目早期[。HAZOP 分析的基本过程是以引导词为引导，将连续的工艺流程分成许多节点，针对每一个分析节点，列出可能导致工艺或操作上偏离正常工作条件的偏差，确认产生偏差的原因，分析每一个原因会造成的最终结果，然后对间题的严重性和现有安全设施的充分性进行评估，并提出应该采取的安全保障措施{2)，其分析流程如图1所示(3]。
2干法乙炔装置的HAZOP分析 2.1流程概述
干法乙炔发生过程：将一定粒径的电石定量投人发生器，通过喷淋水与电石反应生成产品乙炔气，副产物电石渣通过皮带机外送。工艺流程如图2所示。
2.2节点划分
乙炔装置中含有乙炔、硫化氢、磷化氢等危险物质，原料电石极易水解产生乙气体，产品乙炔为易燃易爆气体，爆炸范围很宽。通过已运行装置发生的事故分析可知，事故易在破碎、储存、输送过程中氧气含量达到乙炔爆炸极限，以及在反应过程中超温、超压、超负荷后发生。因此，针对某公司干法乙炔装置设计成品图纸将装置划分节点，见表1。
裹1干法乙炔装置节点划分 Table 1 Nodes of dividing
dry-process acetylene production facility
序号 1 2 2.3
单元
储存、破疼、输送反度、净化、冷却
分新节点
原料蜡槽、细胶机、斗式提升机反应器、除尘冷却塔、冷卸器
建立引导词/偏差表
节点功能提供储存原料乙快发生、净化冷部
常用的HAZOP分析工艺参数主要有流量、温
，【收稿日期】2014-1021
【作者简介】郭晟（1969一），男，工程师，毕业于江西理工大学化学工程与工艺专业，现于杭州电化集团设计有限公司
从事化工系统设计工作。 42
