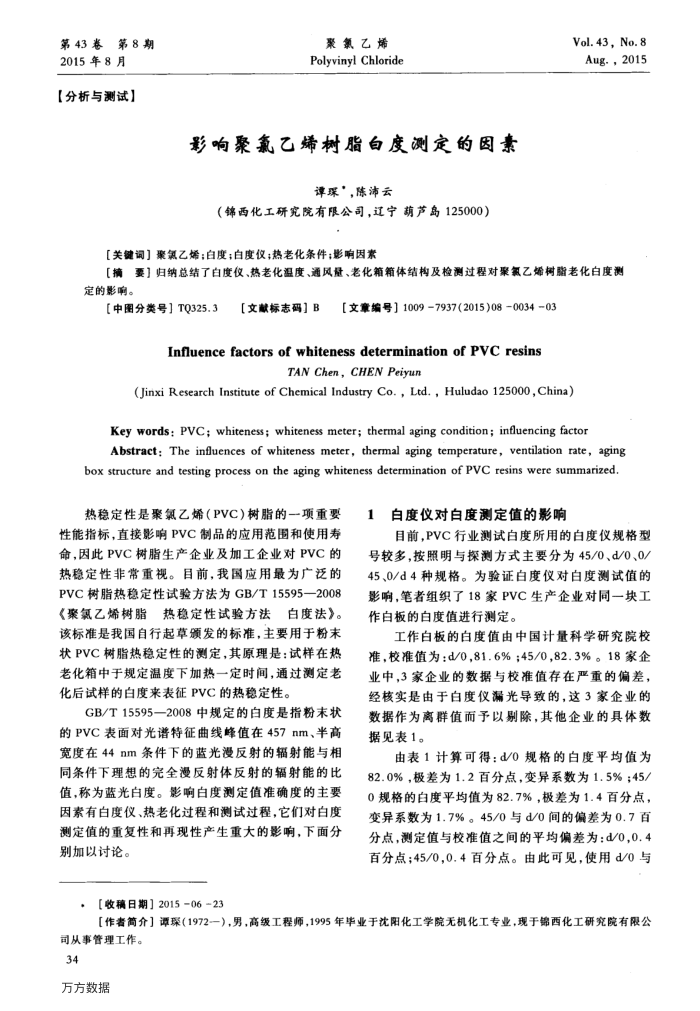

第43卷第8期
2015年8月【分析与测试】
聚氯乙烯 Polyvinyl Chloride
影响聚氟乙烯树脂白度测定的因素
谭深，，陈沛云
（锦西化工研究院有限公司，辽宁葫芦岛125000）
【关键调】聚氟乙烯；白度；白度仪；热老化条件；响因素
Vol.43, No.8 Aug.，2015
【摘要】归纳总结了白度仪、热老化温度、通风量、老化箱箱体结构及检测过程对聚氯乙烯树脂老化白度测定的影响。
[中图分类号］TQ325.3
【文献标志码】B
【文章编号】10097937(2015)08003403
InfluencefactorsofwhitenessdeterminationofPvC resins
TANChen，CHENPeiyun
(Jinxi Research Institute of Chemical Industry Co. , Ltd., Huludao 125000,China) Key words:PVC; whiteness; whiteness meter; thermal aging condition; influencing factor
Abstract:The influences of whiteness meter, thermal aging temperature,ventilation rate, aging box structure and testing process on the aging whiteness determination of PVC resins were summarized.
热稳定性是聚氯乙烯（PVC)树脂的一项重要性能指标，直接影响PVC制品的应用范围和使用寿命，因此PVC树脂生产企业及加工企业对PVC的热稳定性非常重视。目前，我国应用最为广泛的 PVC树脂热稳定性试验方法为GB/T15595—2008《聚氯乙烯树脂热稳定性试验方法白度法》。该标准是我国自行起草颁发的标准，主要用于粉末状PVC树脂热稳定性的测定，其原理是：试样在热老化箱中于规定温度下加热一定时间，通过测定老化后试样的白度来表征PVC的热稳定性。
GB/T15595—2008中规定的白度是指粉末状的PVC表面对光谱特征曲线峰值在457nm、半高宽度在44nm条件下的蓝光漫反射的辐射能与相同条件下理想的完全漫反射体反射的辐射能的比值，称为蓝光白度。影响白度测定值准确度的主要因素有白度仪、热老化过程和测试过程，它们对白度测定值的重复性和再现性产生重大的影响，下面分别加以讨论。
【收稿日期】201506-23
白度仪对白度测定值的影响
1
目前，PVC行业测试白度所用的白度仪规格型号较多，按照明与探测方式主要分为45/0、d/0、0/ 45、0/d4种规格。为验证白度仪对白度测试值的影响，笔者组织了18家PVC生产企业对同一块工作白板的白度值进行测定。
工作白板的白度值由中国计量科学研究院校准，校准值为：d/0，81.6%；45/0，82.3%。18家企业中，3家企业的数据与校准值存在严重的偏差，经核实是由于白度仪漏光导致的，这3家企业的数据作为离群值而予以剔除，其他企业的具体数据见表1。
由表1计算可得：d/0规格的白度平均值为 82.0%，极差为1.2百分点，变异系数为1.5%；45/ 0规格的白度平均值为82.7%，极差为1.4百分点，变异系数为1.7%。45/0与d/0间的偏差为0.7百分点，测定值与校准值之间的平均偏差为：d/0，0.4 百分点；45/0，0.4百分点。由此可见，使用d/0与
【作者简介】谭琛（1972-一），男，高级工程师，1995年毕业于沈阳化工学院无机化工专业，现于锦西化工研究院有限公
司从事管理工作。 34
万方数据
