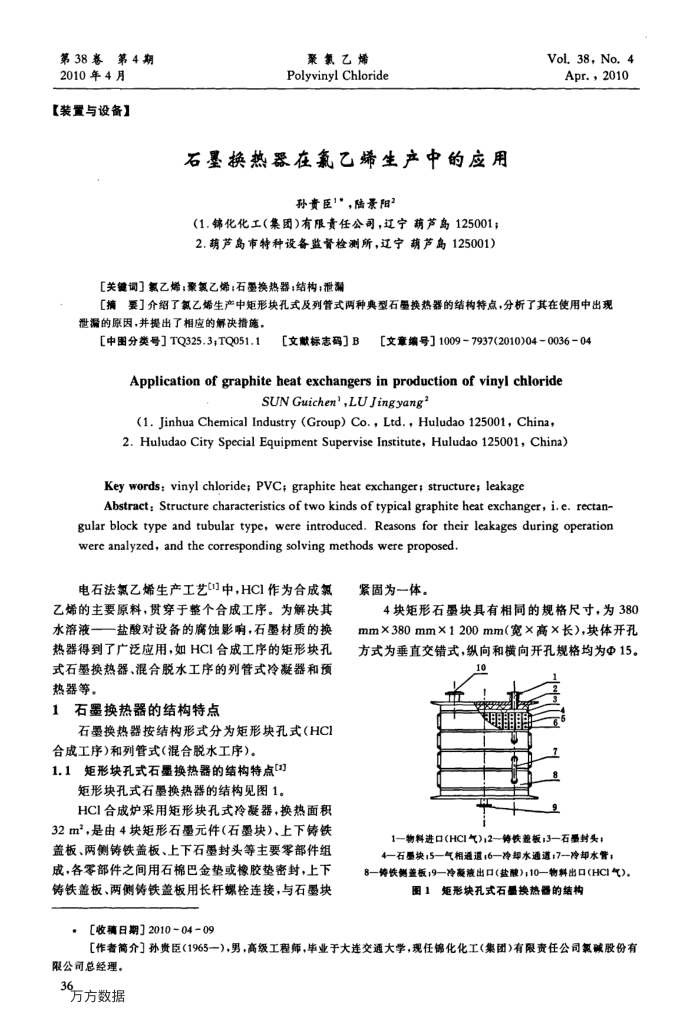

第38卷第4期
2010年4月【装置与设备】
聚氯乙烯
Polyvinyl Chloride
石墨换热器在氟乙烯生产中的应用
孙责臣1，陆景阳？
（1.锦化化工（集团）有限责任公司，辽宁葫芦岛125001 2.葫芦岛市特种设备监督检测所，辽宁芦岛125001)
［关键调氢乙燃：豪氯乙烯：石要换热器：结构：泄源
Vol.38,No.4 Apr.，2010
[摘要介绍了氢乙烯生产中矩形块孔式及列管式两种典型石量换热器的结构待点，分析了其在使用中出现泄漏的原因，并提出了相应的解决措施。
[中图分类号］TQ325.3;TQ051.1
[文献标志码］B
［文章编号］1009-7937(2010)04-003604
Application of graphite heat exchangers in production of vinyl chloride
SUNGuichen',LUJingyang
(1.Jinhua Chemical Industry(Group)Co.,Ltd.,Huludao125001,China, 2.Huludao City Special Equipment Supervise Institute,Huludao 125001,China)
Key words: vinyl chloride; PVC; graphite heat exchanger; structure leakage
Abstract;Structure characteristics of twokinds of typicalgraphite heat exchanger,i.e.rectan-gular block type and tubular type,were introduced.Reasons for their leakages during operation were analyzed, and the corresponding solving methods were proposed.
电石法氯乙烯生产工艺中，HCI作为合成氟乙烯的主要原料，贯穿于整个合成工序。为解决其
一盐酸对设备的腐蚀影响，石墨材质的换
水溶液
热器得到了广泛应用，如HCI合成工序的矩形块孔式石墨换热器、混合脱水工序的列管式冷凝器和预热器等。
石墨换热器的结构特点
石墨换热器按结构形式分为矩形块孔式（HCI 合成工序)和列管式(混合脱水工序）)。
1.1矩形块孔式石墨换热器的结构特点[3]
矩形块孔式石墨换热器的结构见图1。
HCI合成炉采用矩形块孔式冷凝器，换热面积 32m，是由4块矩形石墨元件（石墨块）、上下铸铁盖板、两侧铸铁盖板、上下石封头等主要零部件组成，各零部件之间用石棉巴金或橡胶垫密封，上下铸铁盖板、两侧铸铁盖板用长杆螺栓连接，与石墨块
*［收稿日期］2010-04-09
紧固为一体。
4块矩形石累块具有相同的规格尺寸，为380 mm×380mm×1200mm（宽×高×长），块体开孔方式为垂直交错式，纵向和横向开孔规格均为Φ15。
10
1物料进口（HCI气)；2铸差板：3—石量封头 4—石要块：5—气相通道:6—冷却水通道：7--冷却水管：
8一铸铁侧盖板：9—冷爱液出口（盐酸）；10—物料出口（HCI气）。
图1矩形块孔式石墨换热器的结构
[作者简介］孙贵臣(1965一)，男，高级工程师，毕业于大连交通大学，现任锦化化工（集团)有限责任公司氯碱股份有
限公司总经理。 36
