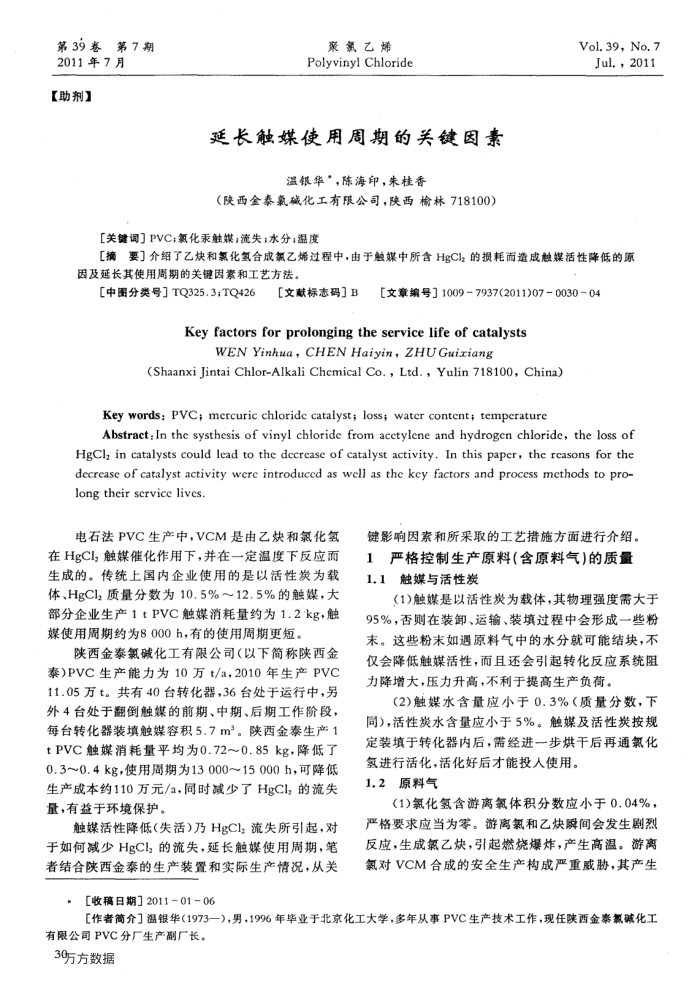

第39卷第7期
2011年7月【助剂】
聚氯氟乙烯
Polyvinyl Chloride
延长触媒使用周期的关键因素
温银华”，陈海印，朱桂香
（陕西金泰氯碱化工有限公司，陕西榆林718100）
[关键词］PVC；氯化汞触媒；流失;水分；温度
Vol.39,No.7 Jul,，2011
[摘要］介绍了乙炔和氯化氢合成氯乙烯过程中，由于触媒中所含HgCl的损耗而造成触媒活性降低的原因及延长其使用周期的关键因素和工艺方法。
[中图分类号］TQ325.3;TQ426
［文献标志码］B
[文章编号］1009-7937(2011)07-003004
Key factors for prolonging the service life of catalysts
WENYinhua,CHENHaiyin，ZHUGuiiang
(Shaanxi Jintai Chlor-Alkali Chemical Co., Ltd.,Yulin 718100, China)
KeywordsPVC;mercuric chloride catalystloss;water content;temperaturc
Abstract:In the systhesis of vinyl chloride from acctylene and hydrogcn chloride, the loss of HgCl, in catalysts could lead to the dccrease of catalyst activity. In this paper, the rcasons for the decrease of catalyst activity wcrc introduccd as well as the kcy factors and process mcthods to pro-long their scrvice lives.
电石法PVC生产中，VCM是由乙炔和氯化氢
在HgCI，触媒催化作用下，并在一定温度下反应面生成的。传统上国内企业使用的是以活性炭为载体、HgClz质量分数为10.5%～12.5%的触媒，大部分企业生产1tPVC触媒消耗量约为1.2kg，触媒使用周期约为8000h，有的使用周期更短。
陕西金泰氰碱化工有限公司（以下简称陕西金泰)PVC生产能力为10万t/a，2010年生产PVC 11.05万t。共有40台转化器，36台处于运行中，另外4台处于翻倒触媒的前期、中期、后期工作阶段，每台转化器装填舶媒容积5.7m"。陕西金泰生产1 tPVC触媒消耗量平均为0.72～0.85kg，降低了 0.3～0.4kg，使用周期为13000～15000h，可降低生产成本约110万元/a，同时减少了HgCl，的流失量，有益于环境保护。
触媒活性降低（失活）乃HgCl流失所引起，对于如何减少HgCI2的流失，延长触媒使用周期，笔者结合陕西金泰的生产装置和实际生产情况，从关
[收稿日期］2011-01-06
键影响因素和所采取的工艺措施方面进行介绍。 1严格控制生产原料（含原料气)的质量 1.1触媒与活性炭
(1)触媒是以活性炭为载体，其物理强度需大于 95%，否则在装卸、运输、装填过程中会形成一些粉末。这些粉末如遇原料气中的水分就可能结块，不仅会降低触媒活性，而且还会引起转化反应系统阻力降增大，压力升高，不利于提高生产负荷。
(2)触媒水含量应小于0.3%（质量分数，下同），活性炭水含量应小于5%。触媒及活性炭按规定装填于转化器内后，需经进一步烘干后再通氯化
氢进行活化，活化好后才能投人使用。 1.2原料气
(1)氯化氢含游离氟体积分数应小于0.04%，严格要求应当为零。游离氯和乙炔瞬间会发生剧烈反应，生成氯乙炔，引起燃烧爆炸，产生高温。游离氯对VCM合成的安全生产构成严重威胁，其产生
[作者简介］温银华（1973一），男，1996年毕业于北京化工大学，多年从事PVC生产技术工作，现任陕西金泰氯碱化工
有限公司PVC分厂生产副厂长。 30万方数据
