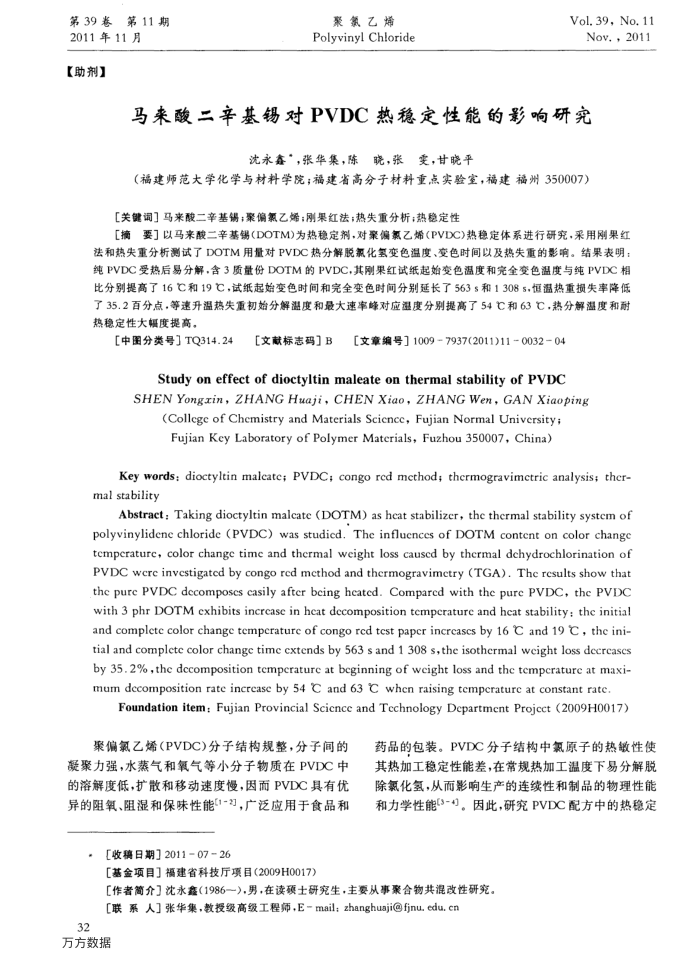

第39卷第11期
2011年11月【助剂】
聚氯乙烯 Polyvinyl Chloride
Vol.39,No.11 Nov.,2011
马来酸二辛基锡对PVDC热稳定性能的影响研究
沈永鑫，张华集，陈晓，张雯，甘晓平
(福建师范大学化学与材料学院；福建省高分子材料重点实验室，福建福州350007）[关键词］马来酸二辛基锡；聚偏氯乙婚；刚果红法；热失重分析；热稳定性
[摘要」以马来酸二辛基锡(DOTM)为热稳定剂，对聚偏氯乙烯(PVDC)热稳定体系进行研究，采用刚果红法和热失重分析测试了DOTM用量对PVDC热分解脱氯化氢变色温度、变色时间以及热失重的影响。结果表明纯PVDC受热后易分解，含3质量份DOTM的PVDC，其刚果红试纸起始变色温度和完全变色温度与纯PVDC相比分别提高了16℃和19℃，试纸起始变色时间和完全变色时间分别延长了563s和1308s.恒温热重损失率降低了35.2百分点，等速升温热失重初始分解温度和最大速率峰对应温度分别提高了54C和63℃，热分解温度和耐热稳定性大幅度提高。
[中图分类号］TQ314.24
[文献标志码］B
[文章编号］1009-7937(2011)11~003204
Study on effect of dioctyltinmaleateon thermal stability of PVDC
SHENYongzin，ZHANGHuaji,CHENXiao，ZHANGWen,GANXiaoping
(Collcgc of Chemistry and Materials Scicnce, Fujian Normal University; Fujian Kcy Laboratory of Polymer Materials, Fuzhou 350007, China)
Key words: dioctyltin maleate; PVDC; congo rcd method; thermogravimctric analysis; ther-mal stability
Abstract: Taking dioctyltin malcate (DOTM) as heat stabilizer, the thermal stability systcem of polyvinylidenc chloride (PVDC) was studicd. The influcnces of DOTM content on color change tcmpcraturc, color change time and thermal weight loss causcd by thermal dchydrochlorination of PVDC wcre investigated by congo rcd mcthod and thermogravimctry (TGA). The results show that thc pure PVDC dccomposes casily after being hcated. Compared with thc purc PVDC, thc PVDC with 3 phr DOTM exhibits incrcase in hcat dccomposition tcmpcrature and hcat stability: thc initial and complctc color changc tcmperaturc of congo rcd test papcr incrcascs by 16 C and 19 C, the ini-tial and completc color change time cxtends by 563 s and 1 308 s,the isothermal weight loss decrcascs by 35.2%,thc dccomposition tcmpcraturc at beginning of wcight loss and thc tcmpcraturc at maxi-mum dccomposition rate incrcase by 54 C and 63 C whcn raising tempcraturc at constant rate.
Foundation item: Fujian Provincial Scicnce and Tcchnology Dcpartmcnt Projcct (2009H0017)
聚偏氯乙烯（PVDC)分子结构规整，分子间的凝聚力强，水蒸气和氧气等小分子物质在PVDC中的溶解度低，扩散和移动速度慢，因而PVDC具有优异的阻氧、阻湿和保味性能1-3，广泛应用于食品和
［收稿日期］201107-26
[基金项目］福建省科技厅项目(2009H0017）
药品的包装。PVDC分子结构中氯原子的热敏性使其热加工稳定性能差，在常规热加工温度下易分解脱除氯化氢，从而影响生产的连续性和制品的物理性能和力学性能(3-↑)。因此，研究PVDC配方中的热稳定
[作者简介］沈永鑫（1986一），男，在读硕士研究生，主要从事案合物共混改性研究。
【联系人］张华集，教授级高级工程师，E-mail；zhanghuaji@fjnuedu.cn 32
万方数据
