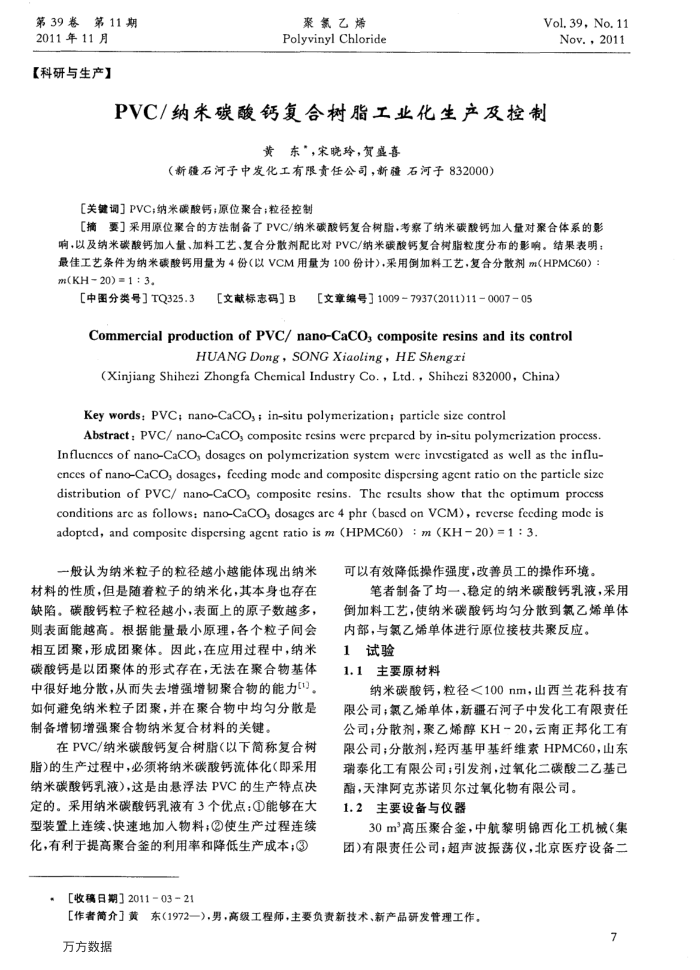

第39卷第11期
2011年11月【科研与生产】
聚氯氢乙烯
Polyvinyl Chloride
Vol.39,No.11 Nov.,2011
PVC/纳米碳酸钙复合树脂工业化生产及控制
黄东”，宋晓玲，贺盛喜
（新疆石河子中发化工有限责任公司，新疆石河子832000）
[关键调]PVC;纳米碳酸钙；原位聚合；粒径控制
[摘要］采用原位聚合的方法制备了PVC/纳米碳酸钙复合树脂，考察了纳米碳酸钙加人量对聚合体系的影响，以及纳米碳酸钙加人量、加料工艺、复合分散剂配比对PVC/纳米碳酸钙复合树脂粒度分布的影响。结果表明：最佳工艺条件为纳米碳酸钙用量为4份（以VCM用量为100份计），采用例加料工艺，复合分散剂m(HPMC60）： m(KH 20) = 1 : 3.
[中图分类号］TQ325.3
［文献标志码］B
［文章编号］10097937(2011)11000705
Commercialproduction of PvC/ nano-CaCO,compositeresins and its control
HUANGDong，SONGXiaoling，HEShengri
(Xinjiang Shihezi Zhongfa Chemical Industry Co.,Ltd.,Shihezi 832000,China) Key words:PVC; nano-CaCO,; in-situ polymerization; particle size control
Abstract: PVC/ nano-CaCO, compositc resins were prcparcd by in-situ polymcrization process. Influcnccs of nano-CaCO, dosagcs on polymerization systcm werc investigated as well as the influ-cnces of nano-CaCO, dosagcs, fceding modc and compositc dispcrsing agcnt ratio on thc particle sizc distribution of PVC/ nano-CaCO, compositc resins. Thc rcsults show that thc optimum proccss conditions arc as follows: nano-CaCO, dosagcs are 4 phr (bascd on VCM), reverse fecding modc is((e
一般认为纳米粒子的粒径越小越能体现出纳米
材料的性质，但是随着粒子的纳来化，其本身也存在缺陷。碳酸钙粒子粒径越小，表面上的原子数越多，则表面能越高。根据能量最小原理，各个粒子间会相互团聚，形成团聚体。因此，在应用过程中，纳米碳酸钙是以团聚体的形式存在，无法在聚合物基体中很好地分散，从而失去增强增韧聚合物的能力[1]。如何避免纳米粒子团聚，并在聚合物中均匀分散是制备增韧增强聚合物纳米复合材料的关键。
在PVC/纳米碳酸钙复合树脂（以下简称复合树脂)的生产过程中，必须将纳米碳酸钙流体化(即采用纳米碳酸钙乳液），这是由悬浮法PVC的生产特点决定的。采用纳米碳酸钙乳液有3个优点：①能够在大型装置上连续、快速地加人物料；②使生产过程连续化，有利于提高聚合釜的利用率和降低生产成本；③
［收稿日期］2011-03-21
可以有效降低操作强度，改善员工的操作环境。
笔者制备了均一、稳定的纳米碳酸钙乳液，采用倒加料工艺，使纳米碳酸钙均匀分散到氟乙烯单体
内部，与氯乙烯单体进行原位接枝共聚反应。 1试验
1.1主要原材料
纳米碳酸钙，粒径<100nm，山西兰花科技有
限公司：氯之烯单体，新疆石河子中发化工有限费任公司；分散剂，聚乙烯醇KH-20，云南正邦化工有限公司；分散剂，羟丙基甲基纤维素HPMC60，山东瑞泰化工有限公司；引发剂，过氧化二碳酸二乙基己
酯，天津阿克苏诺贝尔过氧化物有限公司。 1.2主要设备与仪器
30m高压聚合釜，中航黎明锦西化工机械（集团)有限责任公司；超声波振荡仪，北京医疗设备二
［作者简介］黄东（1972一），男，高级工程师，主要负责新技术、新产品研发管理工作。
万方数据
7
