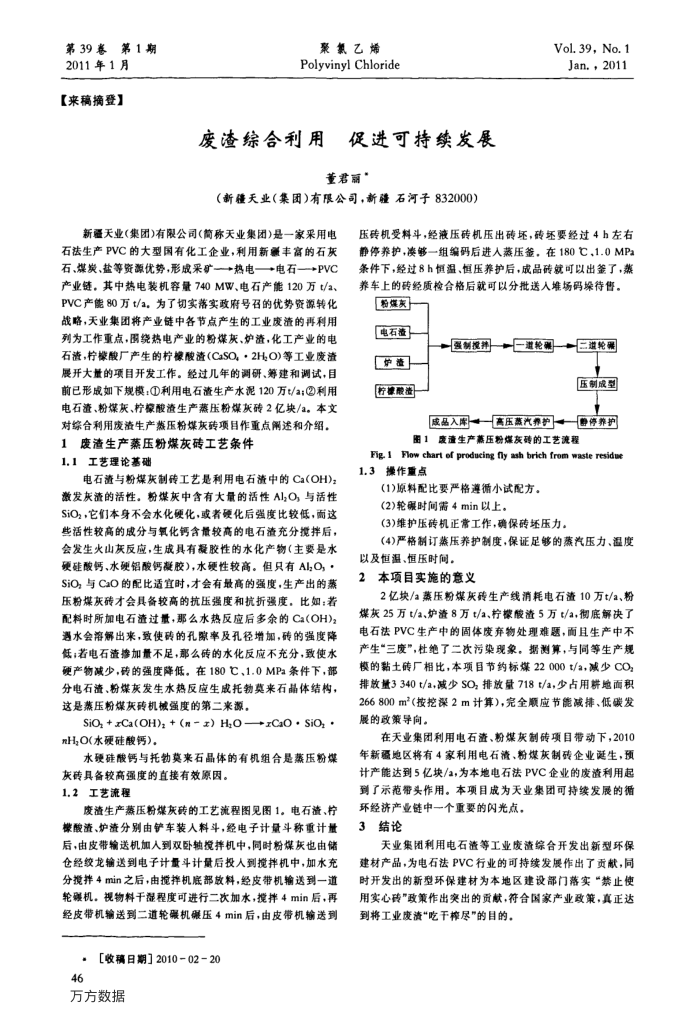

第39卷
第1期
2011年1月【来稿摘登】
聚氯乙烯
Polyvinyl Chloride
废渣综合利用
促进可持续发展
董君丽“
（新瑾天业（集团）有限公司，新璧石河子832000）
新疆天业(集团)有限公司(简称天业集团)是一家采用电石法生产PVC的大型国有化工企业，利用新疆丰富的石灰石、煤炭、盐等资源优势，形成采矿+热电——+电石—+PVC 产业链，其中热电装机容量740MW、电石产能120万t/a、 PVC产能80万t/a，为了切实落实政府号召的优势资源转化战略，天业集团将产业链中各节点产生的工业废渣的再利用列为工作重点，明绕热电产业的粉煤灰、炉渣，化工产业的电石渣，柠檬酸厂产生的柠橡酸渣(CaSO，·2H;O)等工业度渣展开大量的项目开发工作。经过几年的调研、筹建和调试，目前已形成如下规模：①利用电石渣生产水泥120万t/a；②利用电石渣、粉煤灰、柠橡酸渣生产蒸压粉煤灰砖2亿块/a。本文对综合利用废渣生产蒸压粉煤灰砖项目作重点述和介绍。
1废渣生产蒸压粉煤灰砖工艺条件 1.1工艺理论基础
电石资与粉煤灰制砖工艺是利用电石资中的Ca(OH) 激发灰渣的活性。粉煤灰中含有大量的活性Al,O,与活性 SiOz，它们本身不会水化硬化，或者硬化后强度比较低，面这些活性较高的成分与氧化钙含量较高的电石渣充分拌后，会发生火山灰反应，生成具有凝胶性的水化产物（主要是水硬硅酸钙、水硬铝酸钙凝胶），水硬性较高。但只有AlO，， SiO，与CaO的配比适宜时，才会有最高的强度，生产出的蒸压粉煤灰砖才会具备较高的抗压强度和抗折强度，比如：若配料时所加电石渣过量，那么水热反应后多余的Ca(OH) 遇水会溶解出来，致使砖的孔隙率及孔径增加，砖的强度降低；若电石渣渗加量不足，部么砖的水化反应不充分，致使水硬产物减少，砖的强度降低。在180C、1.0MPa条件下，部分电石渣、粉煤灰发生水热反应生成托勃莫来石晶体结构，这是蒸压粉煤灰砖机械强度的第二来源，
SiO, + rCa(OH) + (n = x) H,O nH,O(水硬硅酸钙)。
+rCaO. SiO, :
水硬硅酸钙与托勃莫来石晶体的有机组合是蒸压粉煤
灰砖具备较高强度的直接有效原因。 1.2工艺流程
废渣生产蒸压粉煤灰砖的工艺流程图见图1。电石渣、柠模酸渣、炉渣分别由铲车装人料斗，经电子计量斗称重计量后，由皮带输送机加人到双卧轴搅拌机中，同时粉煤灰也由储仓经绞龙输送到电子计量斗计量后投人到搅拌机中，加水充分搅拌4min之后，由撑择机底部放料，经皮带机输送到一道轮碳机。视物料干混程度可进行二次加水，搅拌4min后，再经皮带机输送到二道轮碾机碾压4min后，由皮带机输送到
［收稿日期］2010-0220
. 46
万方数据
Vol.39, No.1 Jan.，2011
压砖机受料斗，经液压砖机压出砖坏，砖坏要经过4h左右静停养护，淡够一组编码后进人蒸压釜，在180℃、1.0MPa 条件下，经过8h恒温、恒压养护后，成品砖就可以出签了，蒸养车上的砖经质检合格后就可以分批送人堆场码垛待售。
粉煤灰电石渣
强制搅择进轮果进轮器
护造
压制成型
柠德酸造
成品入库高压蒸汽养护
停养护
图1废渣生产蒸压粉煤灰砖的工艺流程
Fig, 1 Flow chart of producing fly ash brich from waste residud 1.3操作重点
(1)原料配比要严格遵循小试配方。(2)轮最时间需4min以上。
(3)维护压砖机正常工作，确保砖坏压力。
(4)严格制订蒸压养护制度，保证足够的蒸汽压力、温度以及恒温、恒压时间。
本项目实施的意义
2亿块/a蒸压粉煤灰砖生产线消耗电石渣10万t/a、粉煤灰25万t/a、炉渣8万t/a、柠檬酸渣5万t/a，彻底解决了电石法PVC生产中的固体废弃物处理难题，面且生产中不产生“三度”，杜绝了二次污染现象，据测算，与同等生产规模的黏土砖厂相比，本项目节约标煤22000t/a，减少CO 排放量3340t/a，减少SO，排放量718t/a，少占用耕地面积 266800m（按挖深2m计算），完全顺应节能减排、低碳发展的政策导向。
在天业集团利用电石漆、粉煤灰制砖项目措动下，2010 年新疆地区将有4家利用电石渣、粉煤灰制砖企业诞生，预计产能达到5亿块/a，为本地电石法PVC企业的废查利用起到了示范带头作用。本项目成为天业集团可持续发展的循环经济产业链中一个重要的闪光点，
结论 3
天业集团利用电石渣等工业废渣综合开发出新型环保建材产品为电石法PVC行业的可持续发展作出了贡献，同时开发出的新型环保建材为本地区建设部门落实“禁止使用实心砖"政策作出突出的贡献，符合国家产业政策，真正达到将工业度资“吃干榨尽"的目的。
