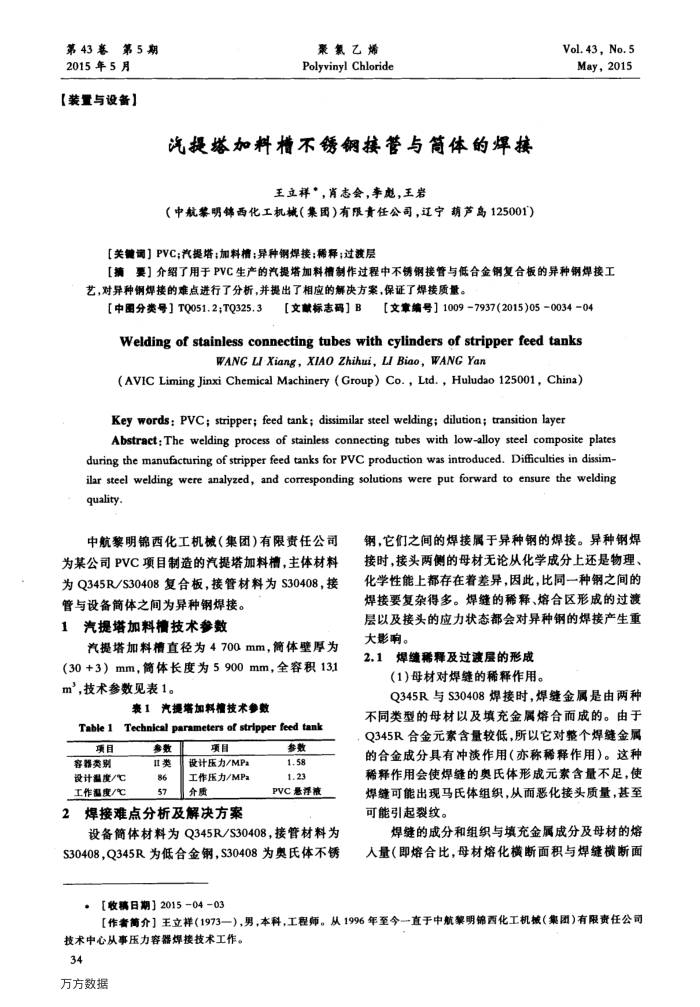

第43第5期
2015年5月【装置与设备】
聚氯乙烯 Polyvinyl Chloride
汽提塔加料槽不锈钢接管与筒体的焊接
王立祥，，肖志会，李彪，王岩
（中航黎明锦西化工机械（集团）有限责任公司，辽宁萌芦岛125001）
【关键调】PVC；汽提塔；加料槽；异种钢焊接；稀释；过渡层
Vol.43,No.5 May，2015
【摘要】介绍了用于PVC生产的汽提塔加料精制作过程中不锈钢接管与低合金钢复合板的异种钢焊接工艺，对异种钢焊接的难点进行了分析，并提出了相应的解决方案，保证了焊接质量。
[中图分类号】TQ051.2：TO325.3
【文献标志码】B
[文章编号】10097937(2015)05003404
Welding of stainless connecting tubes with cylinders of stripper feed tanks
WANG LIXiang, XIAO Zhihui, LI Biao,WANG Yan
(AVIC Liming Jinxi Chemical Machinery (Group) Co., Ltd., Huludao 125001, China) Key words: PVC; stripper; feed tank; dissimilar steel welding; dilution; transition layer
Abstract:The welding process of stainless connecting tubes with low-alloy steel composite plates during the manufacturing of stripper feed tanks for PVC production was introduced. Difficulties in dissim-ilar steel welding were analyzed, and corresponding solutions were put forward to ensure the welding quality
中航黎明锦西化工机械（集团）有限责任公司为某公司PVC项目制造的汽提塔加料槽，主体材料为Q345R/S30408复合板，接管材料为S30408，接
管与设备简体之间为异种钢焊接。 1汽提塔加料槽技术参数
汽提塔加料槽直径为4700mm，简体壁厚为（30+3）mm，简体长度为5900mm，全容积131 m",技术参数见表1。
表1汽提塔加料槽技术参数
Table 1Technical parameters of stripper feed tank
项目容器类别设计温度/℃ 工作温度/℃
2
参数类 86 57
项目
设计压力/MPa 工作医力/MPa 介质
焊接难点分析及解决方案
参数 1.58 1.23 PVC悬浮液
设备简体材料为Q345R/S30408，接管材料为
S30408，Q345R为低合金钢，S30408为奥氏体不锈
钢，它们之间的焊接属于异种钢的焊接。异种钢焊接时，接头两侧的母材无论从化学成分上还是物理、化学性能上都存在着差异，因此，比同一种钢之间的焊接要复杂得多。焊缝的稀释、熔合区形成的过渡层以及接头的应力状态都会对异种钢的焊接产生重大影响。
2.1焊续稀释及过渡层的形成
(1)母材对焊缝的稀释作用。
Q345R与S30408焊接时，焊缝金属是由两种不同类型的母材以及填充金属熔合而成的。由于 Q345R合金元素含量较低，所以它对整个焊缝金属的合金成分具有冲淡作用（亦称稀释作用）。这种稀释作用会使焊缝的奥氏体形成元素含量不足，使焊缝可能出现马氏体组织，从而恶化接头质量，甚至可能引起裂纹。
焊缝的成分和组织与填充金属成分及母材的熔人量（即熔合比，母材熔化横断面积与焊缝横断面
【收稿日期】2015-0403
【作者简介】王立样（1973一），男，本科，工程师。从1996年至今直于中航黎明锦西化工机械（集团）有限责任公司
技术中心从事压力容器焊接技术工作。 34
