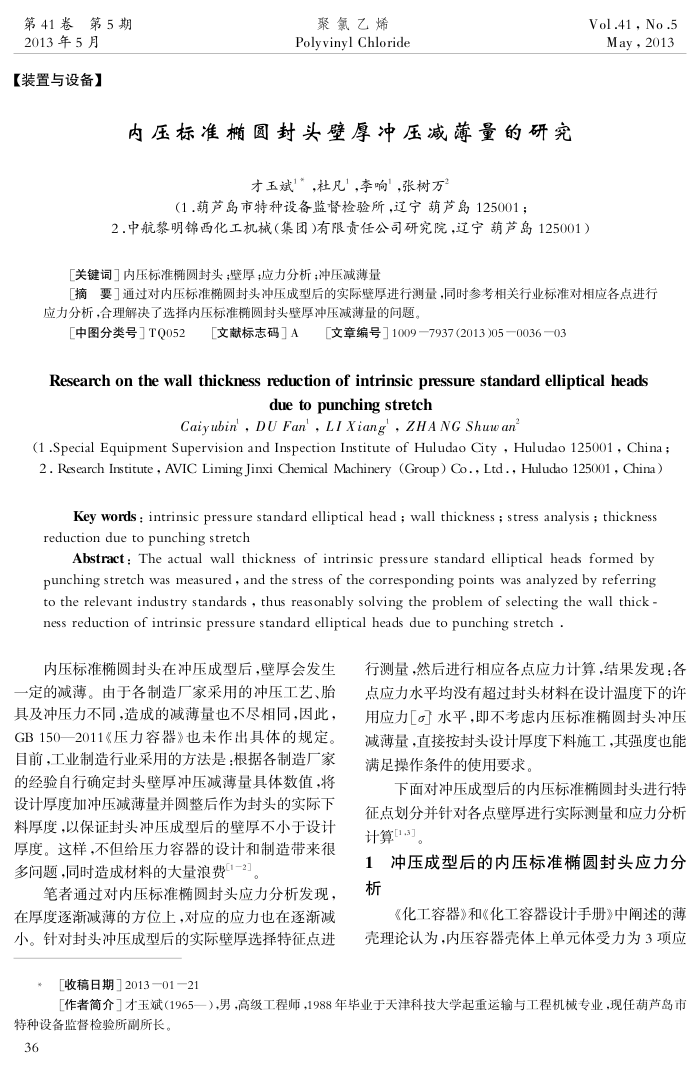

第41卷第5期
2013年5月【装置与设备】
聚氯乙烯
Polyvinyl Chloride
内压标准椭圆封头壁厚冲压减薄量的研究
才玉斌*，杜凡1，李响”，张树万
（1.葫芦岛市特种设备监督检验所，辽宁萌芦岛125001；
Vol.41,No.5 May,2013
2.中航黎明锦西化工机械（集团)有限责任公司研究院，辽宁葫芦岛125001）
[关键词］内压标准圆封头；壁厚；应力分析；冲压减薄量
「摘要］通过对内压标准椭圆封头冲压成型后的实际壁厚进行测量，同时参考相关行业标准对相应各点进行应力分析，合理解决了选择内压标准圆封头壁厚冲压减薄量的问题。
［中图分类号］TQ052［文献标志码］A［文章编号］1009—7937(2013)05—0036—03
Research on the wall thickness reduction of intrinsic pressure standard elliptical heads
due to punching stretch
Caiyubin,DUFan',LI Xiang,ZHANGShuwan
(1.Special Equipment Supervision and Inspection Institute of Huludao City , Huludao 125001, China ; 2. Research Institute , AVIC Liming Jinxi Chemical Machinery (Group) Co., Ltd ., Huludao 125001 , China)
Key words : intrinsic pressure standard elliptical head ; wall thickness ; stress analysis ; thickness reduction due to punching stretch
Abstract: The actual wall thickness of intrinsic pressure standard elliptical heads formed by punching stretch was meas ured , and the stress of the corresponding points was analyzed by referring to the relevant industry standards , thus reas onably solving the problem of selecting the wall thick -ness reduction of intrinsic pressure standard elliptical heads due to punching stretch .
内压标准椭圆封头在冲压成型后，壁厚会发生定的减薄。由于各制造厂家采用的冲压工艺、胎具及冲压力不同，造成的减薄量也不尽相同，因此， GB150一2011《压力容器》也未作出具体的规定。自前，工业制造行业米用的方法是：根据各制造厂家的经验自行确定封头壁厚冲压减薄量具体数值，将设计厚度加冲压减薄量并圆整后作为封头的实际下料厚度，以保证封头冲压成型后的壁厚不小于设计厚度。这样，不但给压力容器的设计和制造带来很多问题，同时造成材料的大量浪费1-2]。
笔者通过对内压标准椭圆封头应力分析发现，在厚度逐渐减薄的方位上，对应的应力也在逐渐减小。针对封头冲压成型后的实际壁厚选择特征点进
*［收稿日期］2013—01-21
行测量,然后进行相应各点应力计算,结果发现：各点应力水平均没有超过封头材料在设计温度下的许用应力水平，即不考虑内压标准椭圆封头冲压减薄量，直接按封头设计厚度下料施工，其强度也能满足操作条件的使用要求。
下面对冲压成型后的内压标准椭圆封头进行特
征点划分并针对各点壁厚进行实际测量和应力分析计算1.3]。
1冲压成型后的内压标准椭圆封头应力分析
《化工容器》和《化工容器设计手册》中阐述的薄壳理论认为，内压容器壳体上单元体受力为3项应
[作者简介］才玉斌（1965一），男，高级工程师，1988年毕业于天津科技大学起重运输与工程机械专业，现任葫芦岛市
特种设备监督检验所副所长。 36
