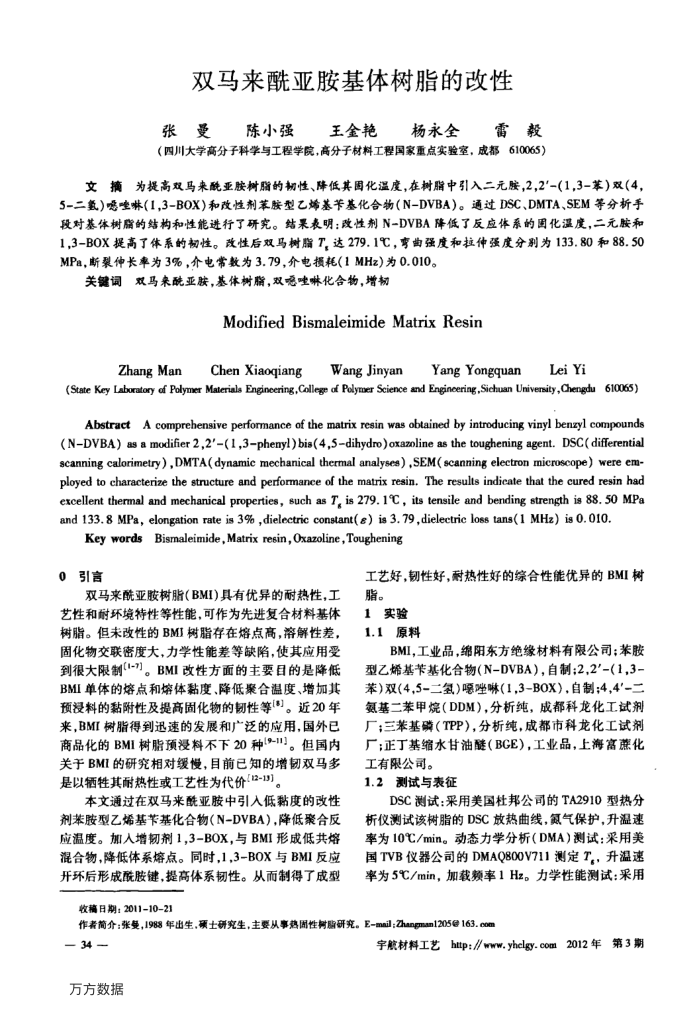

双马来酰亚胺基体树脂的改性
张曼陈小强王金艳杨永全雷毅（四川大学高分子科学与工程学院，高分子材料工程国家重点实验室，成都610065）
文摘为提高双马来酰亚胺树脂的韧性、降低其固化温度，在树脂中引入二元胺,2,2'-(1,3-苯)双（4， 5-二氢)感唑琳(1,3-BOX)和改性剂苯胺型乙烯基卡基化合物（N-DVBA）。通过DSC、DMTA、SEM等分析手段对基体树脂的结构和性能进行了研究。结果表明：改性剂N-DVBA降低了反应体系的固化温度，二元胺和 1,3-B0X提高了体系的初性。改性后双马树脂T，达279.1℃，弯曲强度和拉伸强度分别为133.80和88.50 MPa，断裂伸长率为3%，介电常数为3.79,介电损耗(1MHz)为0.010。
关键词双马来酰亚胺，基体树脂，双呕唑味化合物，增材
ModifiedBismaleimide MatrixResin Chen Xiaoqiang
Wang Jinyan
LeiYi
ZhangMan
Yang Yongquan
(State Key Laboratory of Polymer Malerials Engineering,College df Polymer Science and Enginering,Sichuan University,Chengdu610065)
AbstractA comprehensive performance of the matrix resin was obtained by introducing vinyl benzyl compounds( NDVBA) as a modifier 2,2'(1,3phenyl)bis(4,5-dihydro)oxazoline as the toughening agent. DSC( differential scanning calorimetry),DMTA(dynamic mechanical thermal analyses),SEM(scanning electron microscope) were em ployed to characterize the structure and performance of the matrix resin. The results indicate that the cured resin had excellent thermal and mechanical properties, such as T, is 279. 1°C , its tensile and bending strength is 88. 50 MPa and 133.8 MPa, elongation rate is 3% ,dielectric constant(s) is 3. 79,dielectric loss tans(1 MHz) is 0. 010.
Key words Bismaleimide,Matrix resin, Oxazoline, Toughening
0引言
双马来酰亚胺树脂（BMI)具有优异的耐热性，工艺性和耐环境特性等性能，可作为先进复合材料基体树脂。但未改性的BMI树脂存在熔点高，溶解性差，固化物交联密度大，力学性能差等缺陷，使其应用受到很大限制(1-7)。BMI改性方面的主要目的是降低 BMI单体的熔点和熔体黏度、降低聚合温度、增加其预浸料的黏附性及提高固化物的韧性等(*)。近20年来，BMI树脂得到迅速的发展和广泛的应用，国外已商品化的BMI树脂预浸料不下20种(9-11]。但国内关于BMI的研究相对缓慢，目前已知的增韧双马多是以牺牲其耐热性或工艺性为代价(2-13)。
本文通过在双马来醛亚胺中引入低黏度的改性剂苯胺型乙烯基苯基化合物(N-DVBA）降低聚合反应温度。加人增韧剂1,3-BOX,与BMI形成低共熔混合物，降低体系熔点。同时，1,3-BOX与BMI反应开环后形成酰胺键，提高体系韧性。从而制得了成型
工艺好，韧性好，耐热性好的综合性能优异的BMI树脂。
1实验 1.1原料
BMI，工业品，绵阳东方绝缘材料有限公司；苯胺型乙烯基基化合物（N-DVBA），自制;2,2'-(1,3-苯）双(4,5-二氢）嘎唑嘛（1,3-BOX），自制;4,4'=二氨氮基二苯甲烷（DDM），分析纯，成都科龙化工试剂厂；三苯基磷（TPP），分析纯，成都市料龙化工试剂厂；正丁基缩水甘油醚（BGE），工业品，上海富蔗化工有限公司。
1.2测试与表征
DSC测试：采用美国杜邦公司的TA2910型热分析仪测试该树脂的DSC放热曲线，氮气保护，升温速率为10℃/min。动态力学分析（DMA）测试：采用美国TVB仪器公司的DMAQ800V711测定T，升温速率为5℃/min，加载额率1Hz。力学性能测试：采用
收稿日期：2011-10-21
作者简介：张要，1988年出生，碳土研究生，主要从事热围性树脂研究。E=mail；Zhangman1205号163.oom
- 34 万方数据
宇航材料工艺http：//www.yhclgy.com2012年第3期
