1引言
·冲模技术·

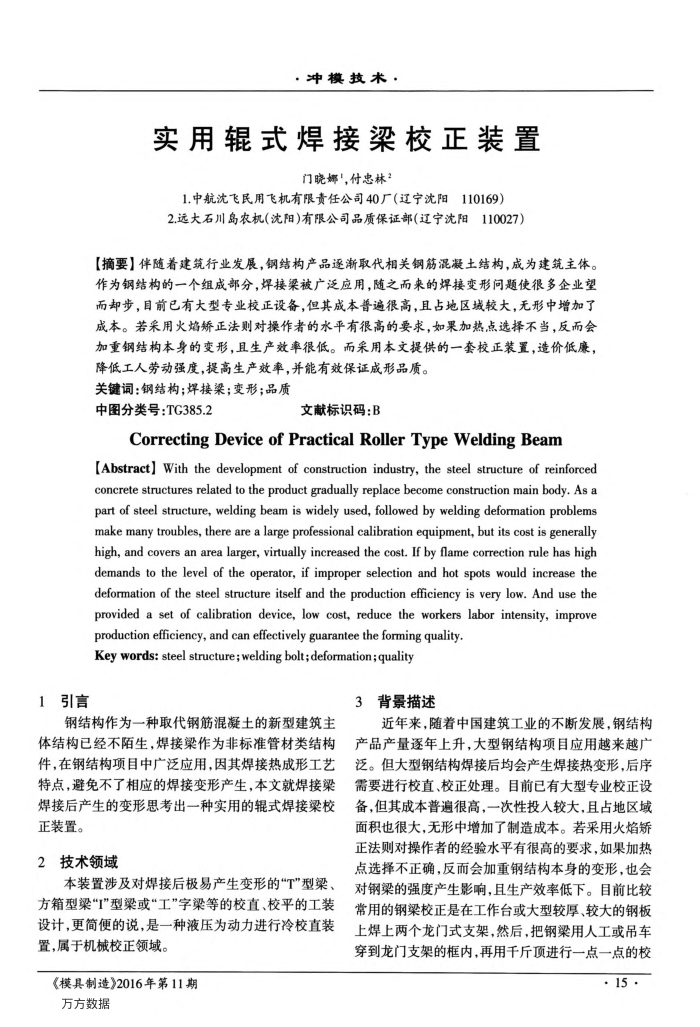

实用辊式焊接梁校正装置
门晓娜"，付忠林2
1.中航沈飞民用飞机有限责任公司40厂（辽宁沈阳110169）
2.远大石川岛农机(沈阳)有限公司品质保证部(辽宁沈阳110027）
【摘要】伴随着建筑行业发展，钢结构产品逐渐取代相关钢筋混凝土结构，成为建筑主体。作为钢结构的一个组成部分，焊接梁被广泛应用，随之而来的焊接变形问题使很多企业望而却步，目前已有大型专业校正设备，但其成本普遍很高，且占地区域较大，无形中增加了成本。若采用火焰矫正法则对操作者的水平有很高的要求，如果加热点选择不当，反而会加重钢结构本身的变形，且生产效率很低。而采用本文提供的一套校正装置，造价低廉，
降低工人劳动强度，提高生产效率，并能有效保证成形品质。关键词：钢结构；焊接梁；变形；品质
中图分类号：TG385.2
文献标识码：B
CorrectingDeviceofPracticalRollerTypeWeldingBeam
[Abstract] With the development of construction industry, the steel structure of reinforced concrete structures related to the product gradually replace become construction main body. As a part of steel structure, welding beam is widely used, followed by welding deformation problems eeaea high, and covers an area larger, virtually increased the cost. If by flame correction rule has high demands to the level of the operator, if improper selection and hot spots would increase the deformation of the steel structure itself and the production efficiency is very low. And use the provided a set of calibration device, low cost, reduce the workers labor intensity, improve
production efficiency, and can effectively guarantee the forming quality Key words: steel structure; welding bolt; deformation; quality
3背景描述
钢结构作为一种取代钢筋混凝土的新型建筑主体结构已经不陌生，焊接梁作为非标准管材类结构件，在钢结构项目中广泛应用，因其焊接热成形工艺特点，避免不了相应的焊接变形产生，本文就焊接梁焊接后产生的变形思考出一种实用的辊式焊接梁校正装置。
2技术领域
本装置涉及对焊接后极易产生变形的"T"型梁、方箱型梁“I"型梁或“工”字梁等的校直、校平的工装设计，更简便的说，是一种液压为动力进行冷校直装置，属于机械校正领域。
《模具制造2016年第11期万方数据
近年来，随着中国建筑工业的不断发展，钢结构
产品产量逐年上升，大型钢结构项目应用越来越广泛。但大型钢结构焊接后均会产生焊接热变形，后序需要进行校直、校正处理。目前已有大型专业校正设备，但其成本普遍很高，一次性投入较大，且占地区域面积也很大，无形中增加了制造成本。若采用火焰矫正法则对操作者的经验水平有很高的要求，如果加热点选择不正确，反而会加重钢结构本身的变形，也会对钢梁的强度产生影响，且生产效率低下。目前比较常用的钢梁校正是在工作台或大型较厚、较大的钢板上焊上两个龙门式支架，然后，把钢梁用人工或吊车穿到龙门支架的框内，再用千斤顶进行一点一点的校
·15.
