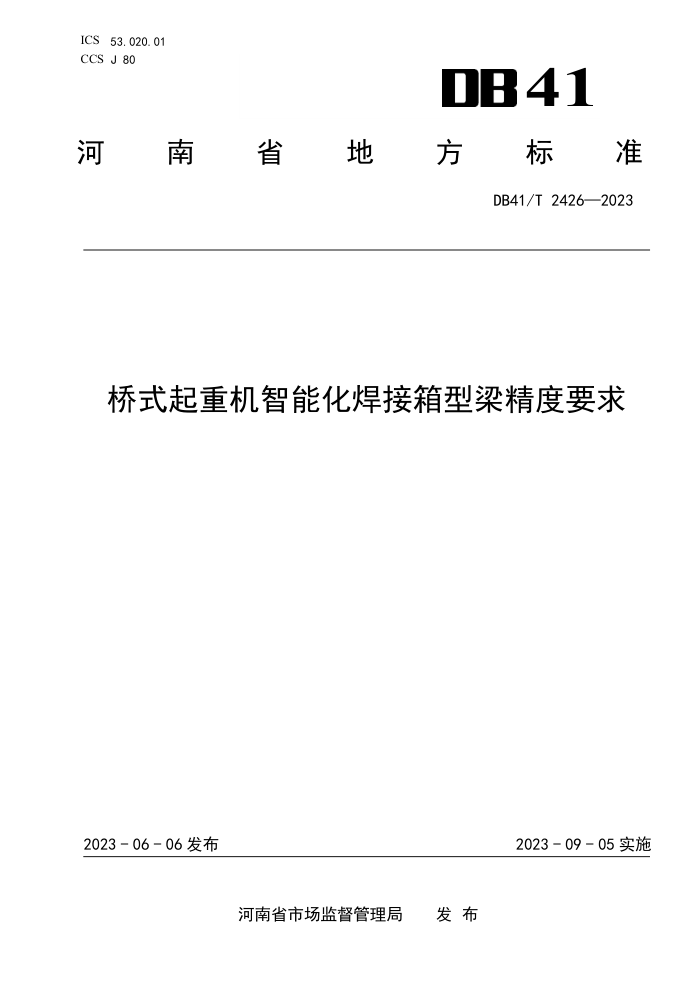

ICS53.020.01 CCS J 80
DB41
河南省地 電方标准
DB41/T 2426—2023
桥式起重机智能化焊接箱型梁精度要求
2023-06-06发布
2023-09-05实施
河南省市场监督管理局 发布 DB41/T2426—2023
目 次
前言
II
范围 2 规范性引用文件 3 术语和定义
1
钢材表面处理 5 下料， 6 拼焊 7 部件组焊. 8 π型梁组对 9 箱型梁组对 10 箱型梁检验
4
2
C
CC DB41/T 2426—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。 本文件由河南省起重机械标准化技术委员会提出并归口。 本文件起草单位：河南卫华重型机械股份有限公司、长垣市市场监督管理局、卫华集团有限公司、
纽科伦（新乡）起重机有限公司、河南蒲瑞精密机械有限公司、河南省特种设备安全检测研究院、国家桥架类及轻小型起重机械质量监督检验中心、河南省起重设备配件产品质量监督检验中心、长垣市质量技术监督检验测试中心、河南省计量科学研究院、河南省质量技术监督培训中心。
本文件主要起草人：吴庆富、李静宇、彭生、吴军、郭琳、付晓辰、李永福、韩艳红、刘宗元、 广胜、段君飞、李宝林、王旭、逮融、孟琳、刘永刚、吴庆宁、杨卫铁、邵松涛、范海霞、王永强、刘峰、范一帆、王洪波，
II DB41/T2426—2023
桥式起重机智能化焊接箱型梁精度要求
1范围
本文件规定了桥式起重机智能化焊接箱型梁的精度要求。 本文件适用于长度不大于40.5m、高度和宽度均不大于2m、盖板厚度不大于22mm的桥式起重机箱
型梁。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6974.1起重机术语第1部分：通用术语 GB/T6974.5起重机术语第5部分：桥式和门式起重机 GB/T14405 通用桥式起重机 GB/T 19418 钢的弧焊接头缺陷质量分级指南 JB/T5000.2重型机械通用技术条件第2部分：火焰切割件
3术语和定义
GB/T6974.1和GB/T6974.5界定的术语和定义适用于本文件。
3. 1
箱型梁由上下盖板、左右腹板和隔板等零部件组成的矩形截面结构梁
3. 2
T型梁在箱型梁制造过程中，由单块盖板、左右腹板和隔板等零部件组成的元形结构梁。
3. 3
跨中预拱值有上拱度要求的箱型梁，在跨中位置预设的拱度值。
4钢材表面处理
4.1表面预处理 4.1.1钢材表面预处理后应无锈迹、氧化皮、铁屑、油污等杂物。 4.1.2表面预处理后用干燥、无油的压缩空气清除浮尘和碎屑，清理后的表面不应用手触摸 4.1.3喷（抛）丸除锈后的工件，应在2h内转入涂装工序进行涂装，工序周转中应注意防潮。 4.2预涂底漆
宜使用经认证的可焊接底漆，否则，应将焊缝两侧各20mm范围内的漆膜去除。
1
