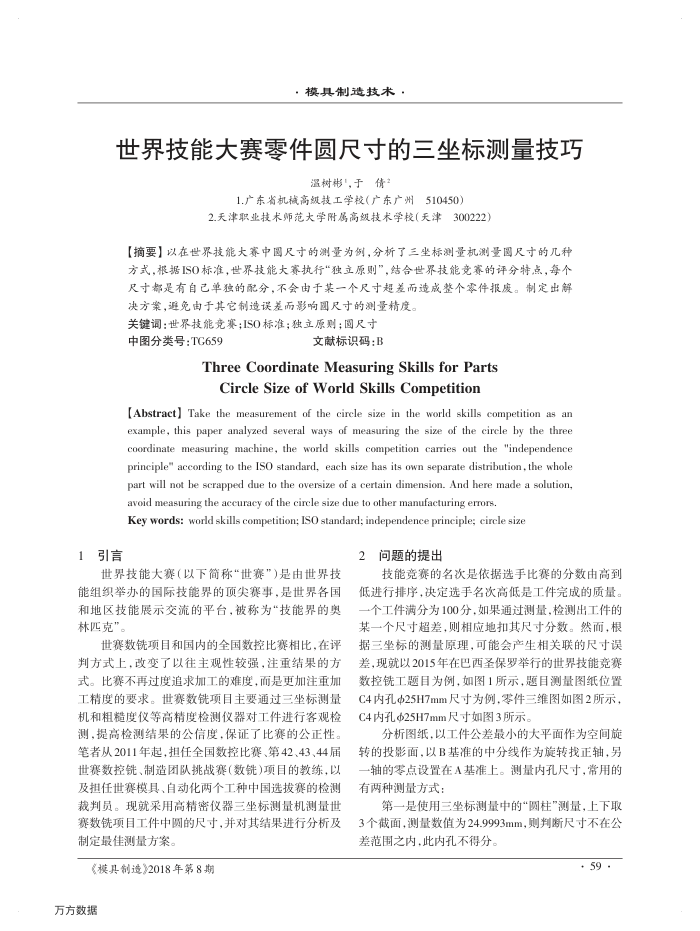

·模具制造技术
世界技能大赛零件圆尺寸的三坐标测量技巧
温树带"，于倩2
1.广东省机械高级技工学校（广东广州510450）
2.天津职业技术师范大学附属高级技术学校（天津300222）
【摘要】以在世界技能大赛中圆尺寸的测量为例，分析了三坐标测量机测量圆尺寸的几种方式，根据ISO标准，世界技能大赛执行“独立原则”，结合世界技能竞赛的评分特点，每个尺寸都是有自已单独的配分，不会由于某一个尺寸超差而造成整个零件报废。制定出解
决方案，避免由于其它制造误差而影响圆尺寸的测量精度。关键调：世界技能竞赛；ISO标准；独立原则；国尺寸
中图分类号：TG659
文献标识码：B
Three Coordinate Measuring Skills for Parts
Circle Size of World Skills Competition
[Abstract] Take the measurement of the circle size in the world skills competition as an example, this paper analyzed several ways of measuring the size of the circle by the three coordinate measuring machine, the world skills competition carries out the "independence principle" according to the ISO standard, each size has its own separate distribution, the whole part will not be scrapped due to the oversize of a certain dimension. And here made a solution, avoid measuring the accuracy of the circle size due to other manufacturing errors.
Key words: world skills competition; ISO standard; independence principle; circle size
1
引言
世界技能大赛（以下简称“世赛”)是由世界技能组织举办的国际技能界的项尖赛事，是世界各国和地区技能展示交流的平台，被称为“技能界的奥林匹克”。
世赛数铣项目和国内的全国数控比赛相比，在评判方式上，改变了以往主观性较强，注重结果的方式。比赛不再过度追求加工的难度，而是更加注重加工精度的要求。世赛数铣项目主要通过三坐标测量机和粗糙度仪等高精度检测仪器对工件进行客观检测，提高检测结果的公信度，保证了比赛的公正性。笔者从2011年起，担任全国数控比赛、第42、43、44届世赛数控、制造团队挑战赛（数铣）项目的教练，以及担任世赛模具、自动化两个工种中国选拨赛的检测裁判员。现就采用高精密仪器三坐标测量机测量世赛数铣项目工件中圆的尺寸，并对其结果进行分析及制定最佳测量方案。
《模其制造》2018年第8期
万方数据
问题的提出
2
技能竞赛的名次是依据选手比赛的分数由高到低进行排序，决定选手名次高低是工件完成的质量。一个工件满分为100分，如果通过测量，检测出工件的某一个尺寸超差，则相应地扣其尺寸分数。然而，根据三坐标的测量原理，可能会产生相关联的尺寸误差，现就以2015年在巴西圣保罗举行的世界技能竞赛数控铣工题目为例，如图1所示，题目测量图纸位置 C4内孔Φ25H7mm尺寸为例，零件三维图如图2所示， C4内孔25H7mm尺寸如图3所示。
分析图纸，以工件公差最小的大平面作为空闻施
转的投影面，以B基准的中分线作为旋转找正轴，另轴的零点设置在A基准上。测量内孔尺寸，常用的有两种测量方式：
第一是使用三坐标测量中的“圆柱"测量，上下取 3个截面，测量数值为24.9993mm，则判断尺寸不在公差范围之内，此内孔不得分。
