引言 1
·冲模技术·

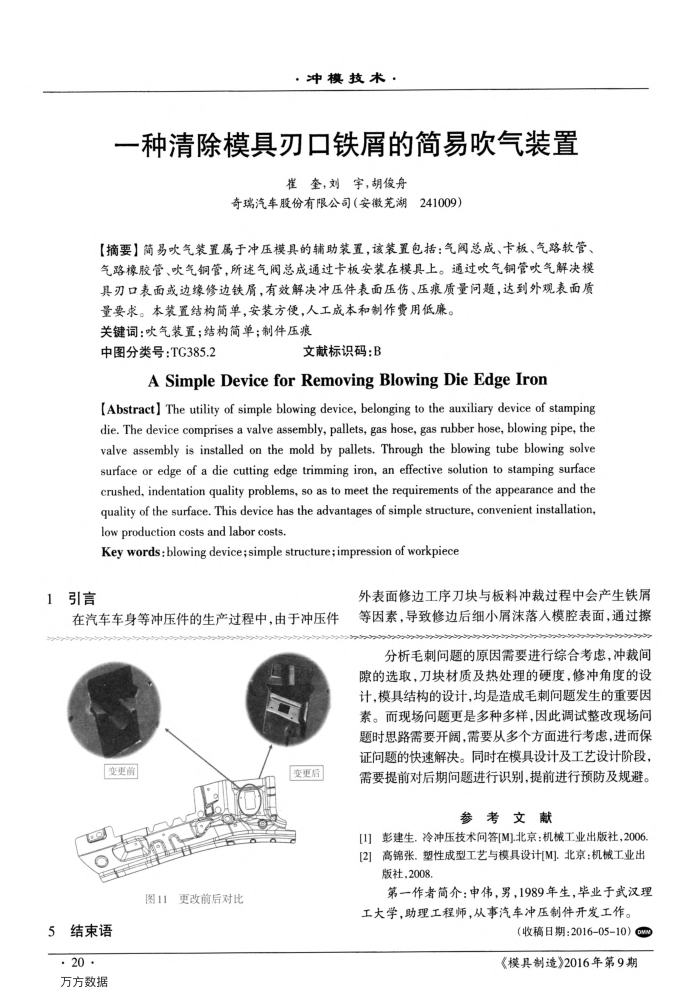

一种清除模具刃口铁屑的简易吹气装置
崔奎，刘宇，胡俊舟
奇瑞汽车股份有限公司（安徽芜湖241009）
【摘要】简易吹气装置属于冲压模具的辅助装置，该装置包括：气阀总成、卡板、气路软管、气路橡胶管、吹气铜管，所述气阀总成通过卡板安装在模具上。通过吹气铜管吹气解决模具刃口表面或边缘修边铁屑，有效解决冲压件表面压伤、压痕质量间题，达到外观表面质
量要求。本装置结构简单，安装方便，人工成本和制作费用低廉。关键词：吹气装置；结构简单；制件压痕
中图分类号：TG385.2
文献标识码：B
ASimpleDeviceforRemovingBlowingDieEdgeIron
[Abstract] The utility of simple blowing device, belonging to the auxiliary device of stamping die. The device comprises a valve assembly, pallets, gas hose, gas rubber hose, blowing pipe, the valve assembly is installed on the mold by pallets. Through the blowing tube blowing solve surface or edge of a die cutting edge trimming iron, an effective solution to stamping surface crushed, indentation quality problems, so as to meet the requirements of the appearance and the quality of the surface. This device has the advantages of simple structure, convenient installation, low production costs and labor costs.
Keywords:blowingdevice;simple structure;impression of workpiece
外表面修边工序刀块与板料冲裁过程中会产生铁屑
在汽车车身等冲压件的生产过程中，由于冲压件
变更前
变更后
图11更改前后对比
5结束语· 20 · 万方数据
等因素，导致修边后细小屑沫落人模腔表面，通过擦
分析毛刺间题的原因需要进行综合考虑，冲裁间隙的选取，刀块材质及热处理的硬度，修冲角度的设计，模具结构的设计，均是造成毛刺问题发生的重要因素。而现场问题更是多种多样，因此调试整改现场问题时思路需要开阔，需要从多个方面进行考虑，进而保证问题的快速解决。同时在模具设计及工艺设计阶段，需要提前对后期问题进行识别，提前进行预防及规避。
参考文献
[]影建生.冷冲压技术间答[M]北京：机械工业出版社,2006.[2]高锦张。塑性成型工艺与模具设计[M].北京：机械工业出
版社，2008.
第一作者简介：中伟，男，1989年生，毕业于武汉理工大学，助理工程师，从事汽车冲压制件开发工作。
（收稿日期：201605-10）c《模具制造》2016年第9期
