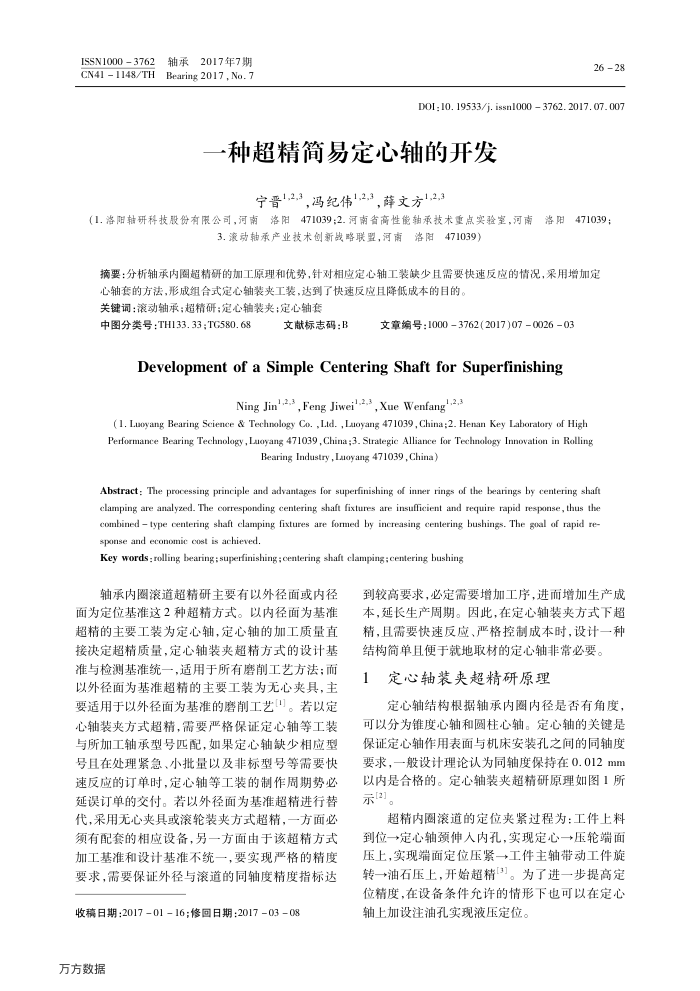

一种超精简易定心轴的开发
宁晋1,2,3，冯纪伟1,23，薛文方1,2,3
（1.洛阳轴研科技股有限公司，河南洛阳471039;2.河南省高性能轴承技术重点实验室，河南
西洛阳471039；
3.滚动轴承产业技术创新战略联暨，河南落阳471039)
摘要：分析轴承内圈超精研的加工原理和优势，针对相应定心轴工装缺少且需要快速反应的情况，采用增加定
心轴套的方法，形成组合式定心轴装夹工装，达到了快速反应且降低成本的目的，关键词：滚动轴承：超精研；定心轴装夹；定心轴套
中图分类号：TH133.33;TG580.68
文献标志码：B
文章编号：10003762(2017)07-002603
DevelopmentofaSimpleCenteringShaftforSuperfinishing
Ning Jin'23,Feng Jiwei'23,Xue Wenfang2
( 1. Luoyang Bearing Science & Technology Co. ,Lid. ,Luoyang 471039, China ;2. Henan Key Laboratlory of High Performance Bearing Technology , Lauoyang 471039 , China ;3. Strategic Alliance for Technology Innovation in Rolling
Bearing Industry ,Luoyang 471039 , China)
Abstract : The processing principle and advantages for superfinishing of inner rings of the bearings by centering shaft clamping are analyzed. The corresponding centering shaft fixtures are insufficient and require rapid response, thus the combined type centering shaft clamping fixtures are formed by increasing centering bushings. The goal of rapid re-sponse and economic cost is achieved.
Key words : rolling bearing superfinishing ; centering shaft clamping; centering bushing
轴承内圈滚道超精研主要有以外径面或内径
面为定位基准这2种超精方式。以内径面为基准超精的主要工装为定心轴，定心轴的加工质量直接决定超精质量，定心轴装夹超精方式的设计基准与检测基准统一，适用于所有磨削工艺方法；而以外径面为基准超精的主要工装为无心夹具，主要适用于以外径面为基准的磨削工艺[]。若以定心轴装夹方式超精，需要严格保证定心轴等工装与所加工轴承型号匹配，如果定心轴缺少相应型号且在处理紧急、小批量以及非标型号等需要快速反应的订单时，定心轴等工装的制作周期势必延误订单的交付。若以外径面为基准超精进行替代，采用无心夹具或滚轮装夹方式超精，一方面必须有配套的相应设备，另一方面由于该超精方式加工基准和设计基准不统一，要实现严格的精度要求，需要保证外径与滚道的同轴度精度指标达
收日期：2017-01-16；修回日期：201703-08 万方数据
到较高要求，必定需要增加工序，进而增加生产成本，延长生产周期。因此，在定心轴装夹方式下超精，且需要快速反应、严格控制成本时，设计一种结构简单且便于就地取材的定心轴非常必要。
定心轴装夹超精研原理
定心轴结构根据轴承内圈内径是否有角度，可以分为锥度心轴和圆柱心轴。定心轴的关键是保证定心轴作用表面与机床安装孔之闻的同轴度要求，一般设计理论认为同轴度保持在0.012mm 以内是合格的。定心轴装夹超精研原理如图1所示[2]。
超精内圈滚道的定位夹紧过程为：工件上料到位一→定心轴颈伸人内孔，实现定心→压轮端面压上，实现端面定位压紧→工件主轴带动工件旋转→油石压上，开始超精3]。为了进一步提高定位精度，在设备条件允许的情形下也可以在定心轴上加设注油孔实现液压定位。
