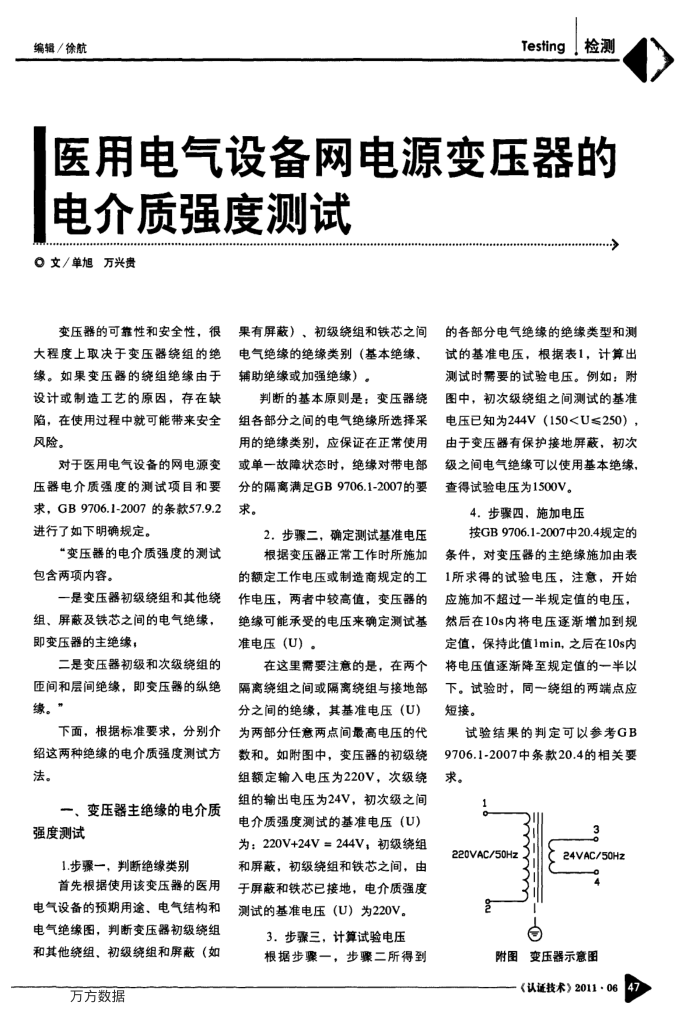

医用电气设备网电源变压器的
电介质强度测试 O文/单旭万兴贵
变压器的可靠性和安全性，很大程度上取决于变压器绕组的绝缘。如果变压器的绕组绝缘由于设计或制造工艺的原因，存在缺陷，在使用过程中就可能带来安全风险。
对于医用电气设备的网电源变压器电介质强度的测试项目和要求，GB9706.1-2007的条款57.9.2 进行了如下明确规定。
“变压器的电介质强度的测试包含两项内容。
一是变压器初级绕组和其他绕组、屏蔽及铁芯之间的电气绝缘，即变压器的主绝缘：
二是变压器初级和次级绕组的匝间和层间绝缘，即变压器的纵绝缘。
下面，根据标准要求，分别介绍这两种绝缘的电介质强度测试方法。
一、变压器主绝缘的电介质强度测试
1.步骤一，判断绝缘类别
首先根据使用该变压器的医用电气设备的预期用途、电气结构和电气绝缘图，判断变压器初级绕组和其他绕组、初级绕组和屏蔽（如
万方数据
果有屏蔽）、初级绕组和铁芯之间电气绝缘的绝缘类别（基本绝缘、辅助绝缘或加强绝缘）。
判断的基本原则是：变压器绕组各部分之间的电气绝缘所选择采用的绝缘类别，应保证在正常使用或单一故障状态时，绝缘对带电部分的隔离满足GB9706.1-2007的要求。
2.步骤二，确定测试基准电压根据变压器正常工作时所施加
的额定工作电压或制造商规定的工作电压，两者中较高值，变压器的绝缘可能承受的电压来确定测试基准电压(U）。
在这里需要注意的是，在两个
隔离绕组之间或隔离绕组与接地部分之间的绝缘，其基准电压(U) 为两部分任意两点间最高电压的代数和。如附图中，变压器的初级绕组额定输入电压为220V，次级绕组的输出电压为24V，初次级之间电介质强度测试的基准电压(U）为：220V+24V=244V，初级绕组和屏蔽，初级绕组和铁芯之间，由于屏蔽和铁芯已接地，电介质强度测试的基准电压（U）为220V。
3．步骤三，计算试验电压
根据步骤一，步骤二所得到
的各部分电气绝缘的绝缘类型和测试的基准电压，根据表1，计算出测试时需要的试验电压。例如：附图中，初次级绕组之间测试的基准电压已知为244V（150 4．步骤四，施加电压
按GB9706.1-2007中20.4规定的条件，对变压器的主绝缘施加由表 1所求得的试验电压，注意，开始应施加不超过一半规定值的电压，然后在10s内将电压逐渐增加到规定值，保持此值1min，之后在10s内将电压值逐渐降至规定值的一半以下。试验时，同一绕组的两端点应短接。
试验结果的判定可以参考GB 9706.1-2007中条款20.4的相关要求。
31
220VAC/50Hz
3
24VAC/50HZ
附图变压器示意图
