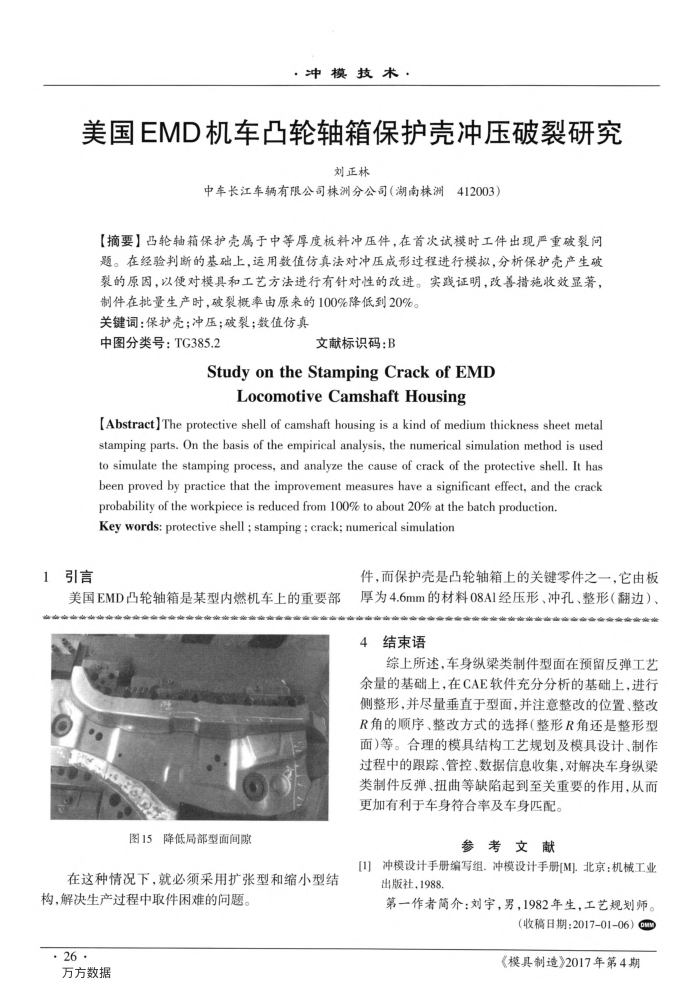

·冲模技术·
美国EMD机车凸轮轴箱保护壳冲压破裂研究
刘正林
中车长江车辆有限公司株洲分公司（湖南株洲412003）
【摘要】凸轮轴箱保护壳属于中等厚度板料冲压件，在首次试模时工件出现严重破裂问题。在经验判断的基础上，运用数值仿真法对冲压成形过程进行模拟，分析保护壳产生破裂的原因，以便对模具和工艺方法进行有针对性的改进。实践证明，改善措施收效显著，
制件在批量生产时，破裂概率由原来的100%降低到20%。关键词：保护壳：冲压；破裂；数值仿真
中图分类号：TG385.2
文献标识码：B
StudyontheStampingCrackofEMD
LocomotiveCamshaftHousing
[Abstract]The protective shell of camshaft housing is a kind of medium thickness sheet metal stamping parts. On the basis of the empirical analysis, the numerical simulation method is used to simulate the stamping process, and analyze the cause of crack of the protective shell. It has been proved by practice that the improvement measures have a significant effect, and the crack
probability of the workpiece is reduced from 100% to about 20% at the batch production, Key words: protective shell ; stamping ; crack; numerical simulation
1引言
美国EMD凸轮轴箱是某型内燃机车上的重要部
图15降低局部型面间隙
在这种情况下，就必须采用扩张型和缩小型结
构，解决生产过程中取件困难的问题。. 26·
万方数据
件，而保护壳是凸轮轴箱上的关键零件之一，它由板厚为4.6mm的材料08Al经压形、冲孔、整形（翻边）、
4结束语
综上所述，车身纵梁类制件型面在预留反弹工艺余量的基础上，在CAE软件充分分析的基础上，进行侧整形，并尽量垂直于型面.并注意整改的位置、整改 R角的顺序、整改方式的选择（整形R角还是整形型面)等。合理的模具结构工艺规划及模具设计、制作过程中的跟踪、管控、数据信息收集，对解决车身纵梁类制件反弹、扭曲等缺陷起到至关重要的作用，从而更加有利于车身符合率及车身匹配。
参考文献
[1]冲模设计手册编写组.冲模设计手册[M]北京：机械工业
出版社，1988
第一作者简介：刘宇，男，1982年生，工艺规划师。
（收稿日期：20170106）CMm《模具制造)2017年第4期
