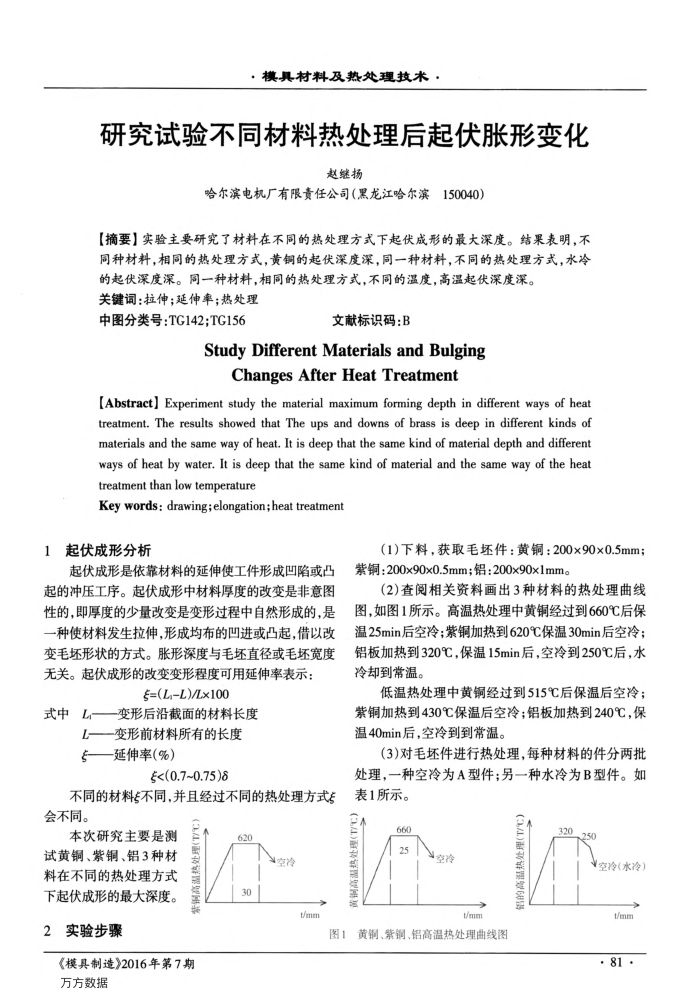

·模具材料及热处理技术：
研究试验不同材料热处理后起伏胀形变化
赵继扬
哈尔滨电机厂有限贵任公司（黑龙江哈尔滨150040）
【摘要】实验主要研究了材料在不同的热处理方式下起伏成形的最大深度。结果表明，不同种材料，相同的热处理方式，黄铜的起伏深度深，同一种材料，不同的热处理方式，水冷
的起伏深度深。同一种材料，相同的热处理方式，不同的温度，高温起伏深度深。关键词：拉伸；延伸率；热处理
中图分类号：TG142：TG156
文献标识码：B
Study DifferentMaterials and Bulging
Changes After Heat Treatment
[Abstract] Experiment study the material maximum forming depth in different ways of heat treatment. The results showed that The ups and downs of brass is deep in different kinds of materials and the same way of heat. It is deep that the same kind of material depth and different ways of heat by water. It is deep that the same kind of material and the same way of the heat treatment than low temperature
Key words: drawing;elongation;heat treatment
1起伏成形分析
起伏成形是依靠材料的延伸使工件形成凹陷或凸起的冲压工序。起伏成形中材料厚度的改变是非意图性的，即厚度的少量改变是变形过程中自然形成的，是-种使材料发生拉伸，形成均布的凹进或凸起，借以改变毛坏形状的方式。胀形深度与毛坏直径或毛坏宽度无关。起伏成形的改变变形程度可用延伸率表示：
=(L,L)/Lx100
式中L变形后沿截面的材料长度
L—变形前材料所有的长度—延伸率（%）
<(0.7~0.75)8
不同的材料不同，并且经过不同的热处理方式会不同。
本次研究主要是测试黄铜、紫铜、铝3种材料在不同的热处理方式下起伏成形的最大深度。
t/m
2实验步骤
《模具制造》2016年第7期万方数据
（1）下料，获取毛坏件：黄铜：200×90×0.5mm；紫铜：200x90x0.5mm；铝：200x90x1mm。
(2)查阅相关资料画出3种材料的热处理曲线图，如图1所示。高温热处理中黄铜经过到660℃后保温25min后空冷；紫铜加热到620℃保温30min后空冷；铝板加热到320℃，保温15min后，空冷到250℃后，水冷却到常温。
低温热处理中黄铜经过到515℃后保温后空冷；紫铜加热到430℃保温后空冷：铝板加热到240℃保温40min后，空冷到到常温。
(3)对毛坏件进行热处理，每种材料的件分两批处理，一种空冷为A型件：另一种水冷为B型件。如表1所示。
(2/4)）通理通
图1
660
t/mm
铝的高温热处理(T/C）
黄铜、紫铜、铝高温热处理曲线图
空冷(水冷)
t/mm· 81.
