1引言
·冲模技术·

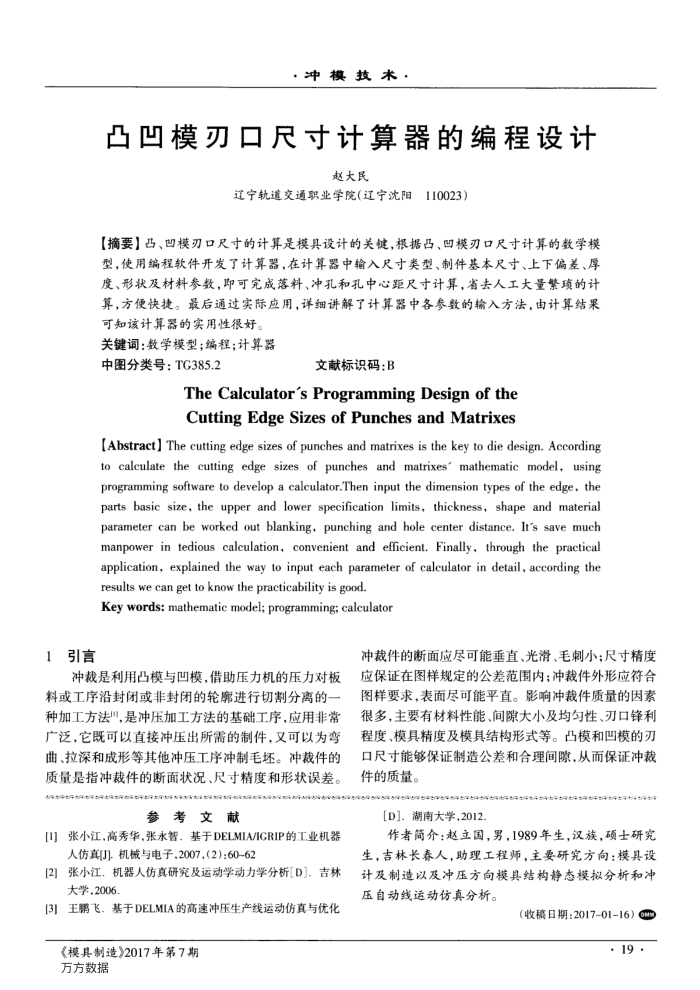

凸凹模刃口尺寸计算器的编程设计
赵大民
辽宁轨道交通职业学院（辽宁沈阳110023)
【摘要】凸、凹模刃口尺寸的计算是模具设计的关键，根据凸、凹模刃口尺寸计算的数学模型，使用编程软件开发了计算器，在计算器中输入尺寸类型、制件基本尺寸、上下偏差、厚度、形状及材料参数，即可完成落料、冲孔和孔中心距尺寸计算，省去人工大量繁项的计算，方便快捷。最后通过实际应用，详细讲解了计算器中各参数的输入方法，由计算结果
可知该计算器的实用性很好。关键词：数学模型；编程；计算器
中图分类号：TG385.2
文献标识码：B
The Calculator's Programming Designof the CuttingEdgeSizesofPunchesandMatrixes
[Abstract] The cutting edge sizes of punches and matrixes is the key to die design. According to calculate the cutting edge sizes of punches and matrixes' mathematic model, using programming software to develop a calculator.Then input the dimension types of the edge, the parts basic size, the upper and lower specification limits, thickness, shape and material parameter can be worked out blanking, punching and hole center distance. It's save much manpower in tedious calculation, convenient and efficient. Finally, through the practical application, explained the way to input each parameter of calculator in detail, according the results we can get to know the practicability is good.
Key words: mathematic model; programming; calculator
冲裁件的断面应尽可能垂直、光滑、毛刺小；尺寸精度
冲裁是利用凸模与凹模，借助压力机的压力对板料或工序沿封闭或非封闭的轮廊进行切割分离的一种加工方法，是冲压加工方法的基础工序，应用非常广泛，它既可以直接冲压出所需的制件，又可以为弯曲、拉深和成形等其他冲压工序冲制毛坏。冲裁件的质量是指冲裁件的断面状况、尺寸精度和形状误差。
参考文献
[1]张小江.高秀华，张永智．基于DELMIA/ICRIP的工业机器
人仿真(J]，机械与电子，2007(2)：60~62
[2]张小江，机器人仿真研究及运动学动力学分析[D]吉林
大学，2006
[3]王鹏飞基于DELMIA的高速冲压生产线运动仿真与优化
《模具制造》2017年第7期万方数据
应保证在图样规定的公差范围内；冲裁件外形应符合图样要求，表面尽可能平直。影响冲裁件质量的因素很多，主要有材料性能、间隙大小及均勾性、刃口锋利程度、模具精度及模具结构形式等。凸模和凹模的刃口尺寸能够保证制造公差和合理间隙，从而保证冲裁件的质量。
[D]．湖南大学,2012
作者简介：赵立国，男，1989年生，汉族，硕士研究生，吉林长春人，助理工程师，主要研究方向：模具设计及制造以及冲压方向模具结构静态模拟分析和冲压自动线运动仿真分析。
（收稿日期：201701-16）0)
. 19.
