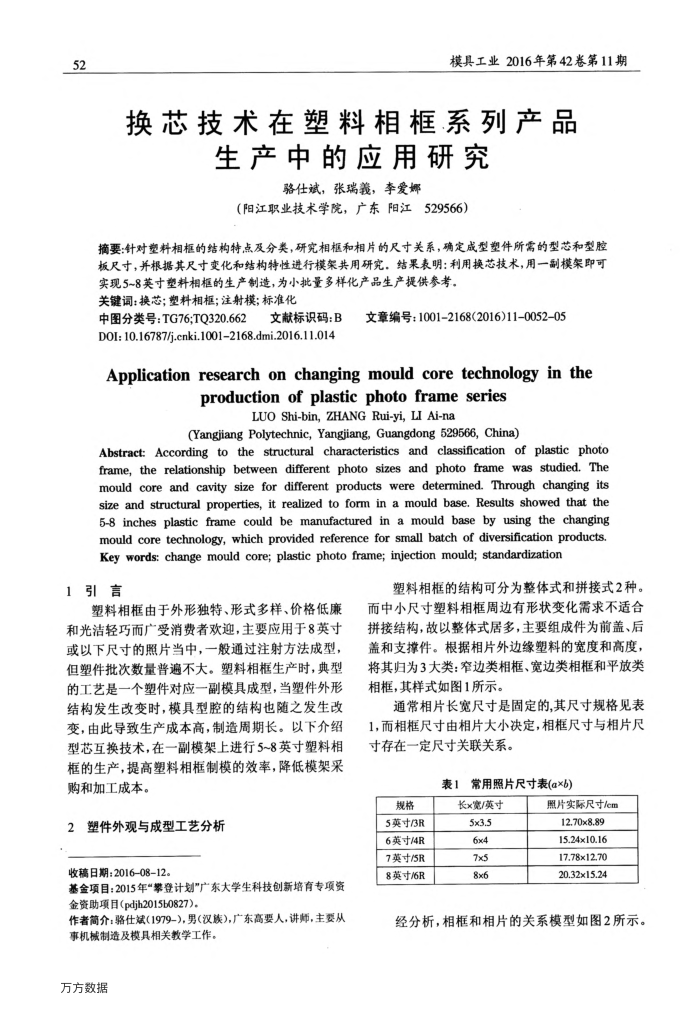

52
模具工业2016年第42卷第11期
换芯技术在塑料相框系列产品
生产中的应用研究
骆仕斌，张瑞羲，李爱娜
（阳江职业技术学院，广东阳江529566）
摘要：针对塑料相框的结构特点及分类，研究相框和相片的尺寸关系，确定成型塑件所需的型芯和型腔板尺寸，并根据其尺寸变化和结构特性进行模架共用研究结果表明：利用换芯技术，用一制模架即可
实现5~8英寸塑料相框的生产制造，为小批量多样化产品生产提供参考。关键词：换芯；塑料相框；注射模：标准化
中图分类号：TG76;TQ320.662
文献标识码：B
D0I: 10.16787/j.cnki.10012168.dmi.2016.11.014
文章编号：1001-2168(2016)11-0052-05
Applicationresearchonchangingmouldcoretechnologyinthe
production of plastic photo frame series
LUO Shi-bin, ZHANG Rui-yi, LI Ai-na
(Yangjiang Polytechnic, Yangjiang, Guangdong 529566, China)
Abstract:According to the structural characteristics and classification of plastic photo frame, the relationship between different photo sizes and photo frame was studied.The mould core and cavity size for different products were determined. Through changing its size and structural properties, it realized to form in a mould base.Results showed that the 5-8 inches plastic frame could be manufactured in a mould base by using the changing mould core technology, which provided reference for small batch of diversification products. Key words: change mould core; plastic photo frame; injection mould; standardization
1引言
塑料相框由于外形独特、形式多样、价格低廉和光洁轻巧而广受消费者欢迎，主要应用于8英寸或以下尺寸的照片当中，一般通过注射方法成型，但塑件批次数量普遍不大。塑料相框生产时，典型的工艺是一个塑件对应一副模具成型，当塑件外形结构发生改变时，模具型腔的结构也随之发生改变，由此导致生产成本高，制造周期长。以下介绍型芯互换技术，在一副模架上进行5~8英寸塑料相框的生产，提高塑料相框制模的效率，降低模架采购和加工成本。
塑件外观与成型工艺分析 2
收稿日期：2016-08-12。
基金项目：2015年"攀登计划"广东大学生科技创新培育专项资金资助项目（pdjh2015b0827)。
作者简介：骆仕斌(1979-），男（汉族)，广东高要人，讲师，主要从
事机械制造及模具相关教学工作。万方数据
塑料相框的结构可分为整体式和拼接式2种。而中小尺寸塑料相框周边有形状变化需求不适合拼接结构，故以整体式居多，主要组成件为前盖、后盖和支撑件。根据相片外边缘塑料的宽度和高度将其归为3大类：窄边类相框、宽边类相框和平放类相框，其样式如图1所示。
通常相片长宽尺寸是固定的，其尺寸规格见表 1，而相框尺寸由相片大小决定，相框尺寸与相片尺寸存在一定尺寸关联关系。
表1常用照片尺寸表(a×b)
规格 5英寸/3R 6英寸/4R 7英寸/5R 8英寸/6R
长x宽/英寸 5x3.5 6x4 7x5 8x6
照片实际尺寸/em 12.70×8.89 15.24×10.16 17.78x12.70 20.32×15.24
经分析，相框和相片的关系模型如图2所示。
