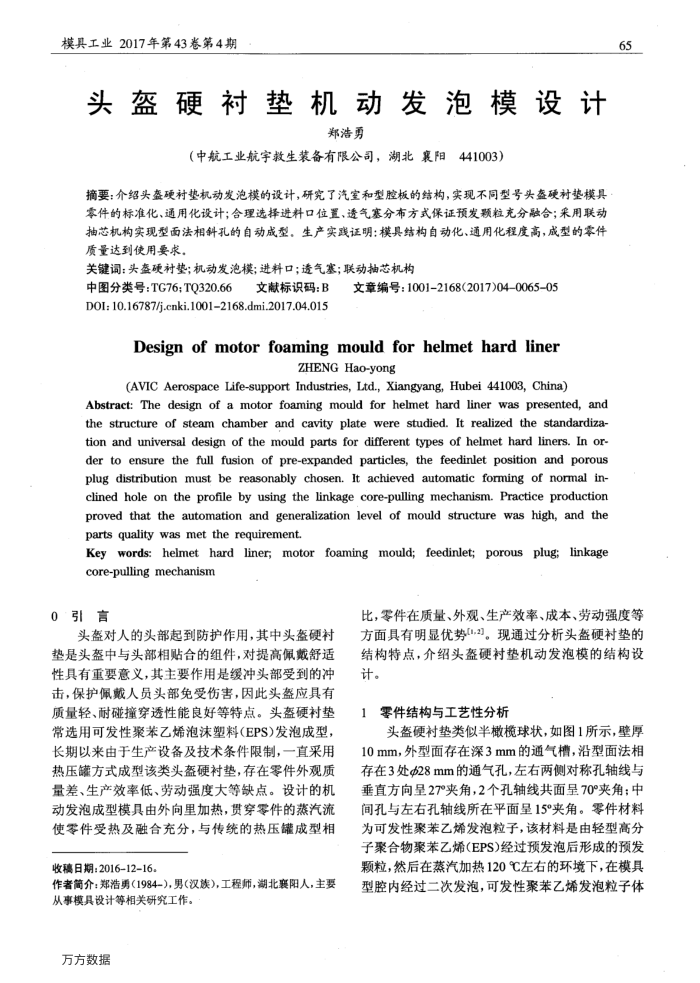

模具工业2017年第43卷第4期
头盔硬衬垫机动发泡模设计
郑浩勇
（中航工业航宇教生装备有限公司，湖北襄阳441003）
摘要：介绍头盔硬衬垫机动发泡模的设计，研究了汽室和型腔板的结构，实现不同型号头盔硬村垫模具零件的标准化、通用化设计；合理选择进料口位置、透气塞分布方式保证预发颗粒充分融合；采用联动抽芯机构实现型面法相斜孔的自动成型。生产实践证明：模具结构自动化、通用化程度高，成型的零件质量达到使用要求，
关键词：头套硬衬垫；机动发泡模；进料口；透气塞；联动抽芯机构
中图分类号：TG76：TQ320.66
文献标识码：B
D0I: 10.16787/j.cnki.10012168.dmi.2017.04.015
文章编号：1001-2168(2017)04-0065-05
Designofmotorfoamingmouldforhelmethardliner
ZHENGHao-yong
(AVIC Aerospace Life-support Industries,Ltd.,Xiangyang,Hubei 441003,China)
Abstract:The design of a motor foaming mould for helmet hard liner was presented, and the structure of steam chamber and cavity plate were studied. It realized the standardiza-tion and universal design of the mould parts for different types of helmet hard liners. In or-der to ensure the full fusion of pre-expanded particles,the feedinlet position and porous plug distribution must be reasonably chosen. It achieved automatic forming of normal in-clined hole on the profile by using the linkage core-pulling mechanism. Practice production proved that the automation and generalization level of mould structure was high, and the parts quality was met the requirement.
Key words:helmet hard liner, motor foaming mould; feedinlet; porous plug; linkage core-pulling mechanism
0引言
头盔对人的头部起到防护作用，其中头盔硬衬垫是头盔中与头部相贴合的组件，对提高佩戴舒适性具有重要意义，其主要作用是缓冲头部受到的冲击，保护佩戴人员头部免受伤害，因此头盔应具有质量轻、耐碰撞穿透性能良好等特点。头硬衬垫常选用可发性聚苯乙烯泡沫塑料(EPS)发泡成型，长期以来由于生产设备及技术条件限制，一直采用热压罐方式成型该类头盔硬衬垫，存在零件外观质量差、生产效率低、劳动强度大等缺点。设计的机动发泡成型模具由外向里加热，贯穿零件的蒸汽流使零件受热及融合充分，与传统的热压罐成型相
收稿日期：2016-12-16。
作者简介：郑浩勇（1984-)，男（汉族)，工程师，湖北襄阳人，主要
从事模具设计等相关研究工作。万方数据
65
比，零件在质量、外观、生产效率、成本、劳动强度等方面具有明显优势2)。现通过分析头盔硬衬垫的结构特点，介绍头盔硬衬垫机动发泡模的结构设计。
零件结构与工艺性分析
头盔硬衬垫类似半橄榄球状，如图1所示，壁厚 10mm，外型面存在深3mm的通气槽，沿型面法相存在3处28mm的通气孔，左右两侧对称孔轴线与垂直方向呈27°夹角，2个孔轴线共面呈70°夹角：中间孔与左右孔轴线所在平面呈15夹角。零件材料为可发性聚苯乙烯发泡粒子，该材料是由轻型高分子聚合物聚苯乙烯(EPS)经过预发泡后形成的预发颗粒，然后在蒸汽加热120℃左右的环境下，在模具型腔内经过二次发泡，可发性聚苯乙烯发泡粒子体
