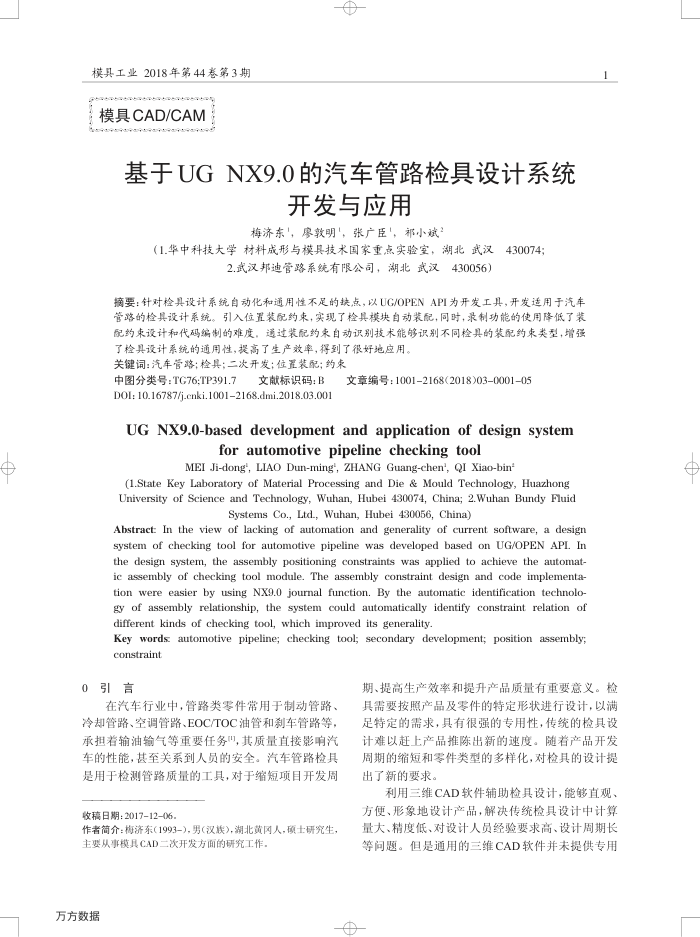

模具工业2018年第44春第3期模具CAD/CAM
基于UGNX9.0的汽车管路检具设计系统
开发与应用
梅济东，廖敦明、张广臣、祁小斌2
（1.华中科技大学材料成形与模具技术国家重点实验室，湖北武汉430074;
2.武汉邦迪管路系统有限公司，湖北武汉430056)
摘要：针对检具设计系统自动化和通用性不足的扶点，以UG/OPENAPI为开发工具，开发适用于汽车管路的检具设计系统。引入位置装配约束，实现了检具模块自动装配，同时，录制功能的使用降低了装配约束设计和代码编制的难度，通过装配约来自动识别技术能够识别不同检具的装配约束类型，增强
了检具设计系统的通用性，提高了生产效率，得到了很好地应用。关键词：汽车管路；检具；二次开发；位置装配；约束
中图分类号：TG76;TP391.7
文献标识码：B
D0I: 10.16787/j.cnki.10012168.dmi.2018.03.001
文章编号：1001-2168(2018)03-0001-05
UG NX9.0-based development and application of design system
for automotive pipeline checking tool
MEI Ji-dong', LIAO Dun-ming', ZHANG Guang-chen', QI Xiao-bin*
(1.State Key Laboratory of Material Processing and Die & Mould Technology, Huazhong University of Science and Technology, Wuhan, Hubei 430074, China; 2.Wuhan Bundy Fluid
Systems Co., Ltd., Wuhan, Hubei 430056, China)
Abstract: In the view of lacking of automation and generality of current software, a design system of checking tool for automotive pipeline was developed based on UG/OPEN APL In the design system, the assembly positioning constraints was applied to achieve the automat ic assembly of checking tool module. The assembly constraint design and code implementa-tion were easier by using Nx9.0 journal function. By the automatic identification technolo-gy of assembly relationship, the system could automatically identify constraint relation of different kinds of checking tool, which improved its generality
Key words automotive pipeline; checking tool; secondary development; position assembly; constraint
引言 0
在汽车行业中，管路类零件常用于制动管路、冷却管路、空调管路、EOC/TOC油管和刹车管路等，承担着输油输气等重要任务"，其质量直接影响汽车的性能，甚至关系到人员的安全。汽车管路检具是用于检测管路质量的工具，对于缩短项目开发周
收稿日期：2017-12-06
作者简介：梅济东（1993-)，男（汉族)，湖北黄冈人，硕士研究生，主要从事模具CAD二次开发方面的研究工作，
万方数据
期、提高生产效率和提升产品质量有重要意义。检具需要按照产品及零件的特定形状进行设计，以满足特定的需求，具有很强的专用性，传统的检具设计难以赶上产品推陈出新的速度。随若产品开发周期的缩短和零件类型的多样化，对检具的设计提出了新的要求。
利用三维CAD软件辅助检具设计，能够直观、方便、形象地设计产品，解决传统检具设计中计算量大、精度低、对设计人员经验要求高、设计周期长等问题。但是通用的三维CAD软件并未提供专用
