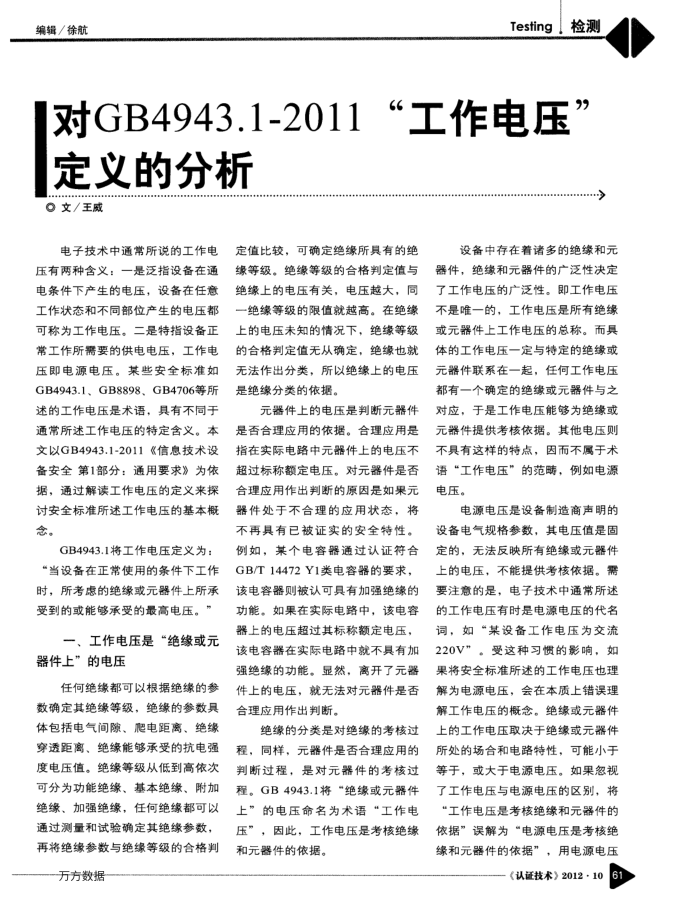

对GB4943.1-2011“工作电压
定义的分析 O文／王威
电子技术中通常所说的工作电压有两种含义：一是泛指设备在通电条件下产生的电压，设备在任意工作状态和不同部位产生的电压都可称为工作电压。二是特指设备正常工作所需要的供电电压，工作电压即电源电压。某些安全标准如 GB4943.1、GB8898、GB4706等所述的工作电压是术语，具有不同于通常所述工作电压的特定含义。本文以GB4943.1-2011《信息技术设备安全第1部分：通用要求》为依据，通过解读工作电压的定义来探讨安全标准所述工作电压的基本概念。
GB4943.1将工作电压定义为：“当设备在正常使用的条件下工作时，所考虑的绝缘或元器件上所承受到的或能够承受的最高电压。"
一、工作电压是“绝缘或元器件上”的电压
任何绝缘都可以根据绝缘的参数确定其绝缘等级，绝缘的参数具体包括电气间隙、爬电距离、绝缘穿透距离、绝缘能够承受的抗电强度电压值。绝缘等级从低到高依次可分为功能绝缘、基本绝缘、附加绝缘、加强绝缘，任何绝缘都可以通过测量和试验确定其绝缘参数，再将绝缘参数与绝缘等级的合格判
万方数据
定值比较，可确定绝缘所具有的绝缘等级。绝缘等级的合格判定值与绝缘上的电压有关，电压越大，同一绝缘等级的限值就越高。在绝缘上的电压未知的情况下，绝缘等级的合格判定值无从确定，绝缘也就无法作出分类，所以绝缘上的电压是绝缘分类的依据。
元器件上的电压是判断元器件是否合理应用的依据。合理应用是指在实际电路中元器件上的电压不超过标称额定电压。对元器件是否合理应用作出判断的原因是如果元器件处于不合理的应用状态，将不再具有已被证实的安全特性。例如，某个电容器通过认证符合 GB/T14472Y1类电容器的要求，该电容器则被认可具有加强绝缘的功能。如果在实际电路中，该电容器上的电压超过其标称额定电压，该电容器在实际电路中就不具有加强绝缘的功能。显然，离开了元器件上的电压，就无法对元器件是否合理应用作出判断。
绝缘的分类是对绝缘的考核过程，同样，元器件是否合理应用的判断过程，是对元器件的考核过程。GB4943.1将“绝缘或元器件上”的电压命名为术语“工作电压”，因此，工作电压是考核绝缘和元器件的依据。
设备中存在着诸多的绝缘和元器件，绝缘和元器件的广泛性决定了工作电压的广泛性。即工作电压不是唯一的，工作电压是所有绝缘或元器件上工作电压的总称。而具体的工作电压一定与特定的绝缘或元器件联系在一起，任何工作电压都有一个确定的绝缘或元器件与之对应，于是工作电压能够为绝缘或元器件提供考核依据。其他电压则不具有这样的特点，因而不属于术语“工作电压”的范畴，例如电源电压。
电源电压是设备制造商声明的设备电气规格参数，其电压值是固定的，无法反映所有绝缘或元器件上的电压，不能提供考核依据。需要注意的是，电子技术中通常所述的工作电压有时是电源电压的代名词，如“某设备工作电压为交流 220V”。受这种习惯的影响，如果将安全标准所述的工作电压也理解为电源电压，会在本质上错误理解工作电压的概念。绝缘或元器件上的工作电压取决于绝缘或元器件所处的场合和电路特性，可能小于等于，或大于电源电压。如果忽视了工作电压与电源电压的区别，将“工作电压是考核绝缘和元器件的依据”误解为“电源电压是考核绝缘和元器件的依据”，用电源电压
